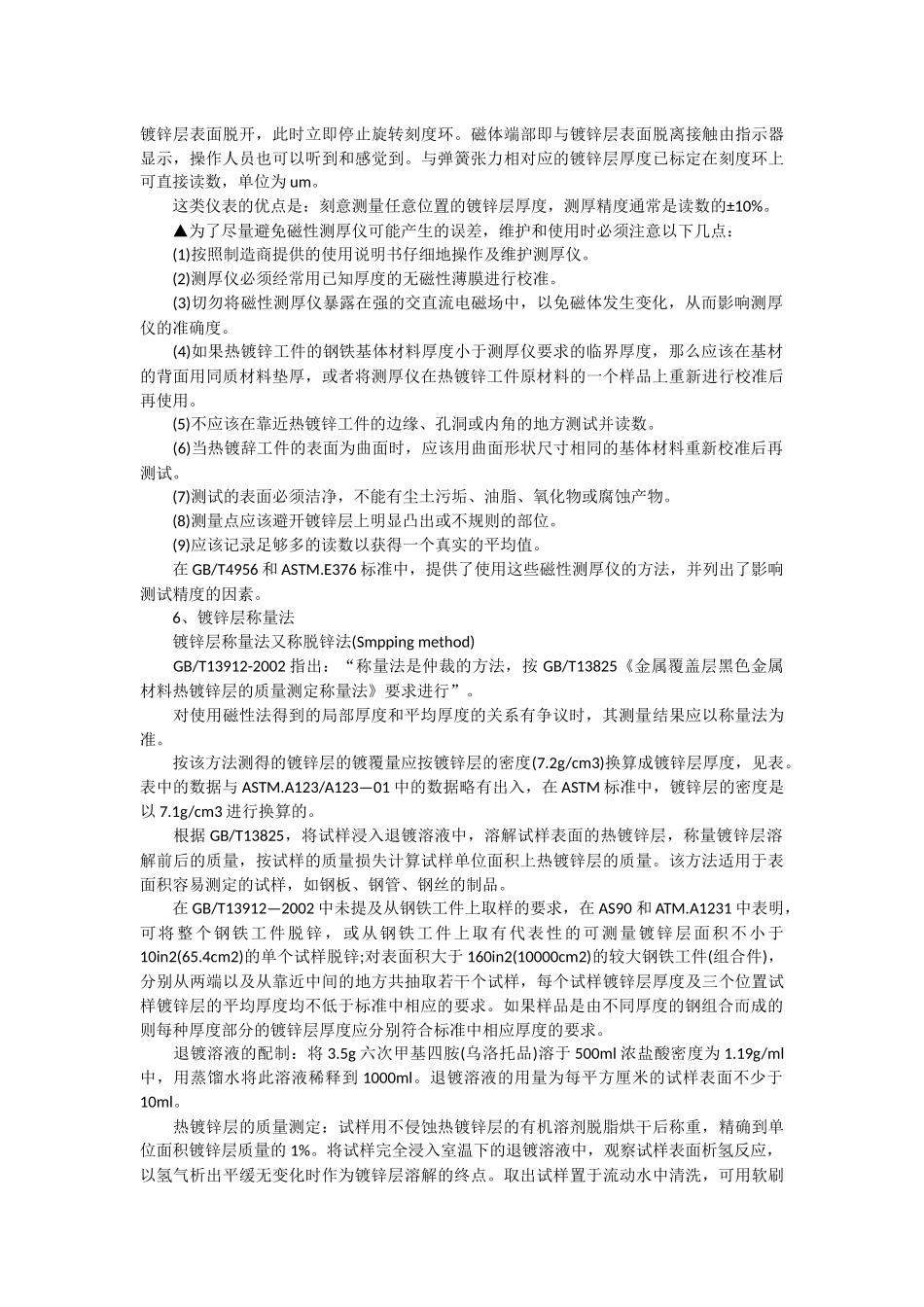

2012年最新热镀锌层检验方法(一)热镀锌试件抽样方法GB/T13912-2002中规定：“用于镀锌层厚度试验的样本应从每一检查批中随机抽取，应按要求(见表)从每一检查批中抽取不少于最小数量的钢铁工件组成样本。”(二)热镀锌层厚度測量方法1、热镀锌各种工件的最小平均镀锌层重量2、镀锌层基本测量面GB/T13912-2002中表明：基本测量面是指“按规定次数进行检测试验的区域”，其数量与样本中各钢铁工件的几何尺寸有关，由钢铁工件上主要表面的面积大小决定，具体规定见表2.1。该热镀锌表面的镀锌层对钢铁工件的外观和使用性能是极重要的。3、镀锌层厚度和镀锌层重量关系表4、镀锌层厚度测量方法在热镀锌工件尺寸允许的情况下，镀锌层厚度的测量不应在离边缘小于10mm的区域、火焰切割面或边角进行，因为这些部位的镀锌层往往会偏离正常情况。例如，火焰切割会改变切割表面钢材的组织和成份，使该处难以得到规定的镀锌层厚度;为了改变这种情况，需磨去火焰切割表面层再热镀锌。检测镀锌试样上镀锌层的重量和厚度有几种试验方法可供选择，其中有的试验方法是非破坏性的，如磁性测厚法;有的试验方法则需除去锌镀锌层或者切割热镀锌工件，是破坏性的，如称量法、金相法。GB/T13912—2002中指出，“破坏性试验方法会对热镀锌工件造成破坏，一般情况下应采用非破坏性试验方法，但是，若产生争议，则应釆用称量法仲裁”。"除非在有争议的情况下，或供方许可切割其钢铁工件作称量法试验，否则都应釆用非破坏性试验方法”。总之，检测试验方法的选择要视镀锌工件的尺寸、形状和数量而定。5、镀锌层磁性测厚法用镀锌层测厚仪来测量镀锌层厚度，试验方法按GB/T4956《磁性钢铁基体上非磁性覆盖层厚度测量磁性法》要求进行。这种测厚试验是一种非破坏性试验，最适用于热镀锌生产的在线质量控制。镀锌层测厚仪便于携带，在远离试验室的室外使用也极其方便。测量时，在每个不小于10cm2的基本测量面内至少取5个测量点测厚，取该基本测量面内全部测点测量值的算术平均值为该基本测量面的镀锌层局部厚度。每个样品所有基本测量面的镀锌层平均厚度应该不低于标准中相应的规定。如果样品是由不同厚度的钢组合而成的，则每种厚度部分的镀锌层厚度应分别符合标准中相应的厚度要求。用磁性测厚仪可以快速简便地测量热镀锌层的厚度。为了使测量值可靠，这些磁性测厚仪要用己知厚度的无磁性的标准校验片进行校准，并且按照制造商的使用说明书操作。最常见的一类磁性测厚仪是电子式的，其原理是：磁性测厚仪的磁性探测头与被镀覆的钢铁基体之间分隔距离发生变化后，它们之间的磁通量也将发生变化，测厚仪内一个带温度补偿的磁传感器则测出磁通量的改变，探测信号通过电子线路放大并将其转换为镀锌层厚度值显示出来。电子式磁性测厚仪典型精度是±5。另一类磁性测厚仪是磁力平衡式的，见图。将测厚仪紧靠在热镀锌工件上，使得磁体末端与镀锌层表面垂直接触，磁体对基体的吸引力大小取决于镀锌层厚度。慢慢旋转刻度环，当与磁体相连弹簧的张力刚好超过磁体和镀锌样品基体之间的吸引力时，磁体端部从镀锌层表面脱开，此时立即停止旋转刻度环。磁体端部即与镀锌层表面脱离接触由指示器显示，操作人员也可以听到和感觉到。与弹簧张力相对应的镀锌层厚度已标定在刻度环上可直接读数，单位为um。这类仪表的优点是：刻意测量任意位置的镀锌层厚度，测厚精度通常是读数的±10%。▲为了尽量避免磁性测厚仪可能产生的误差，维护和使用时必须注意以下几点：(1)按照制造商提供的使用说明书仔细地操作及维护测厚仪。(2)测厚仪必须经常用已知厚度的无磁性薄膜进行校准。(3)切勿将磁性测厚仪暴露在强的交直流电磁场中，以免磁体发生变化，从而影响测厚仪的准确度。(4)如果热镀锌工件的钢铁基体材料厚度小于测厚仪要求的临界厚度，那么应该在基材的背面用同质材料垫厚，或者将测厚仪在热镀锌工件原材料的一个样品上重新进行校准后再使用。(5)不应该在靠近热镀锌工件的边缘、孔洞或内角的地方测试并读数。(6)当热镀辞工件的表面为曲面时，应该用曲面形状尺寸相同的基体材料重新校准后再测试。(7)测试的表面必须洁净，不能有尘土污垢、油脂...
