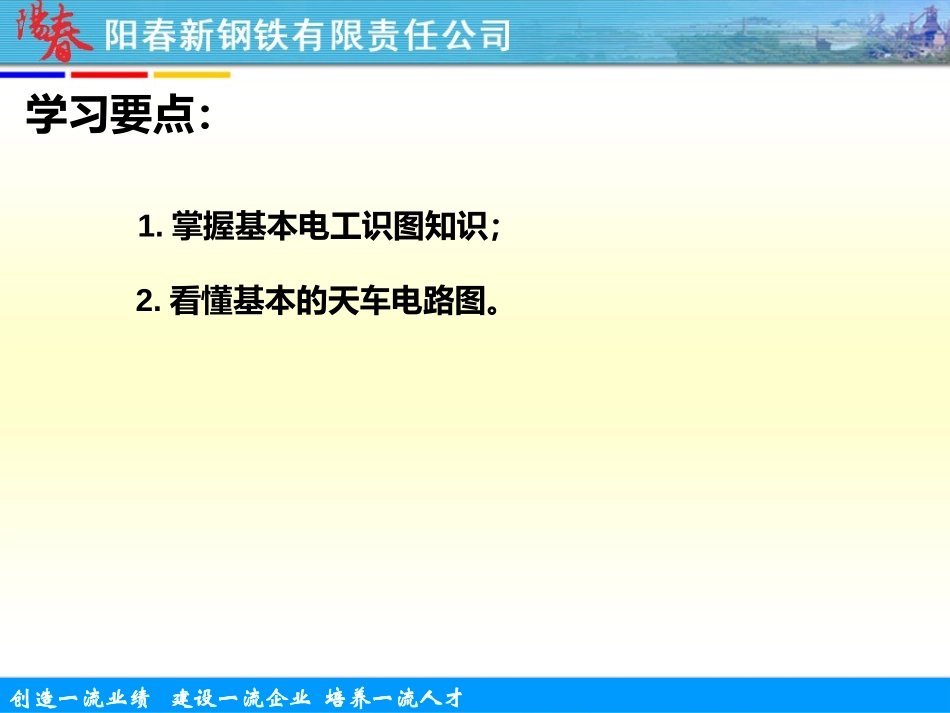

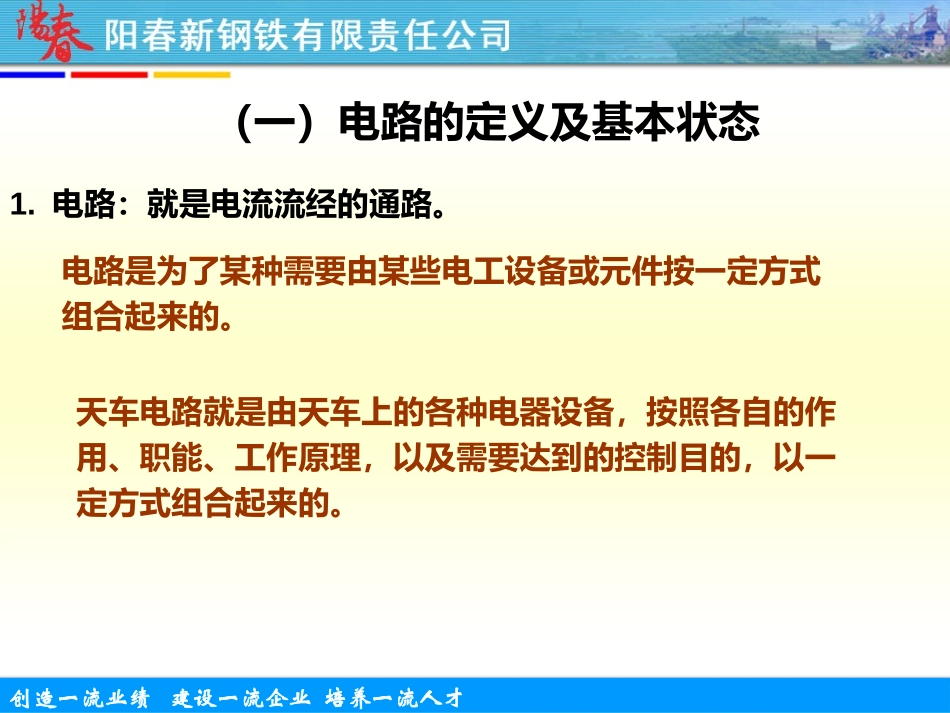

创造一流业绩建设一流企业培养一流人才天车电路及原理宁宗藩QQ群：2580369652014.8创造一流业绩建设一流企业培养一流人才学习要点：2.看懂基本的天车电路图。1.掌握基本电工识图知识；创造一流业绩建设一流企业培养一流人才（一）电路的定义及基本状态1.电路：就是电流流经的通路。电路是为了某种需要由某些电工设备或元件按一定方式组合起来的。天车电路就是由天车上的各种电器设备，按照各自的作用、职能、工作原理，以及需要达到的控制目的，以一定方式组合起来的。创造一流业绩建设一流企业培养一流人才如图所示，该简单电路由哪几个部分组成？电源开关小灯泡导线创造一流业绩建设一流企业培养一流人才电源为电路提供电流开关控制电路的通断导线是连接各元件的导体，是电流的通道用电器将电能转化为其它形式的能量电路中各元件的作用创造一流业绩建设一流企业培养一流人才创造一流业绩建设一流企业培养一流人才通路接通的电路电路中有电流,通常能供用电器正常工件。断路断开的电路（断开指断开开关、导线松脱、电灯等烧坏……等）电路中无电流短路直接把导线接在电源两极电路会有极大的电流，可能把电源烧坏，这种情况是不允许的。2、电路的三种状态创造一流业绩建设一流企业培养一流人才如图所示，若断开开关S2、闭合开关S1，则电路是（）路；若只闭合开关S2，则电路是（）路；若断开开关S1、S2,则电路是（）路。S1S2通短断创造一流业绩建设一流企业培养一流人才实物符号实物符号+-电路中常用的符号创造一流业绩建设一流企业培养一流人才(二)电气识图图形文字和符号文字就像是一本书里的字，如果识字不多或不识字，就难以顺畅的阅读。对其掌握得越多，了解越深，阅读起来就越轻松。我国现阶段使用的电气图形符号和文字符号分别以GB/T4728《电气简图用图形符号》和GB/T5094-1985《电气技术中的项目代号》为标准。一、图形符号和文字符号创造一流业绩建设一流企业培养一流人才二、天车电路图的阅读方法1、天车电气图的分类天车电气图主要有两种形式,原理图和接线图1）原理图。原理图表示电流从电源到负载的传送过程和电气元件的动作原理，不表示电气元件的实际尺寸、安装位置和实际的配线方法。2）接线图。接线图是电路图的具体表现形式，可用于安装配线，现场常称为电气安装接线图。电气安装接线图只表示电气元件的安装位置、实际配线尺寸，而不明确表示电路原理和电气元件的控制关系。创造一流业绩建设一流企业培养一流人才2、电气原理图的阅读方法阅读电气原理图的一般方法是，先看主电路，再看辅助电路，并用辅助电路的回路去研究主电路的控制程序。（1）看主电路的步骤1）看用电器。用电器是指消耗电能的用电设备或用电器具，如电动机，电阻炉等。天车电路中的用电器大多是电动机。2）看用电器是什么电器元件控制的。控制用电器的方法有很多，有的是直接用开关控制，有的是用接触器或继电器控制，有的用各种启动器控制等。天车电路中，用电器主要是有凸轮控制器、主令控制器、接触器、或变频器等控制的。3）看主电路中其他元件的作用。通常主电路中除了用电器和控制用电器的接触器、控制器等，还常接有断路器、熔断器以及其他保护器件。天车主回路中主要有低压断路器和过流继电器等。4）看电源。主要看主电路的电源电压等级是多少，是直流还是交流。一般普通的天车都使用交流380V电源。创造一流业绩建设一流企业培养一流人才（2）看辅助电路步骤1）看电源。弄清楚辅助电源的种类，是交流电还是直流电，电源是从什么地方接来的，以及电压等级。2）看辅助电路是如何控制主回路的。在电路图中，整个辅助电路可以看做是一个大回路，习惯上我们称其为二次回路。这个大回路中又有几个独立的小回路，每个小回路控制一个用电器或用电器的动作，当某个回路形成闭合回路并有电流流过时，控制主电路的电气元件就得动作。3）研究电气元件之间的相互关系。电路中所有元器件都不是独立的，而是相互联系、互相制约的。创造一流业绩建设一流企业培养一流人才（三）基本控制电路基础一、点动控制电路二、接触器自锁控制电路三、可逆控制电路创造一流业绩建设一流企业培养一流人才L1L2L3QSFU2...
