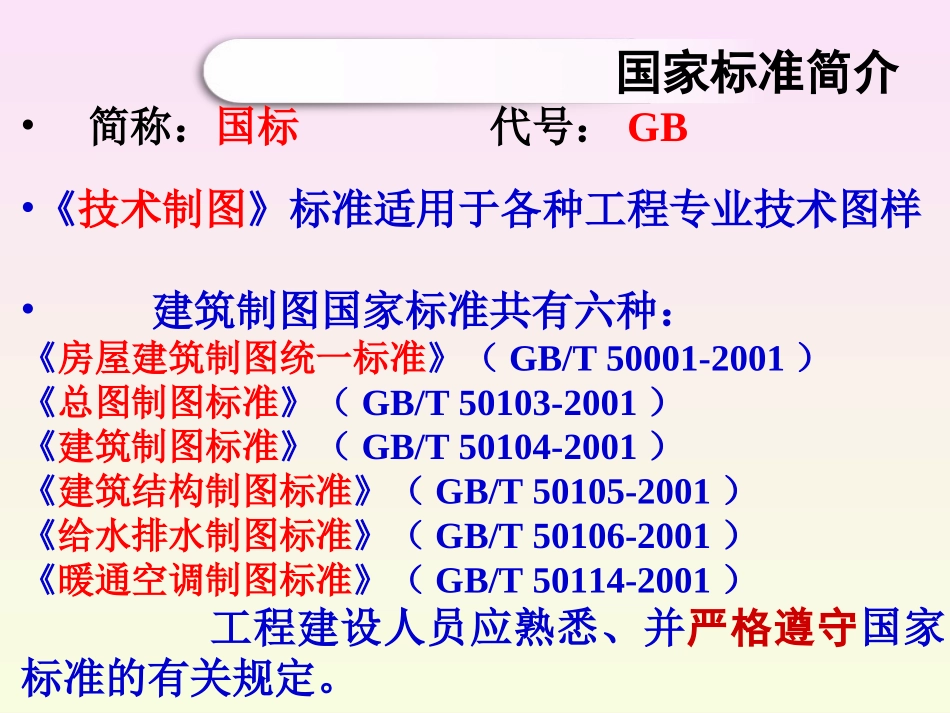

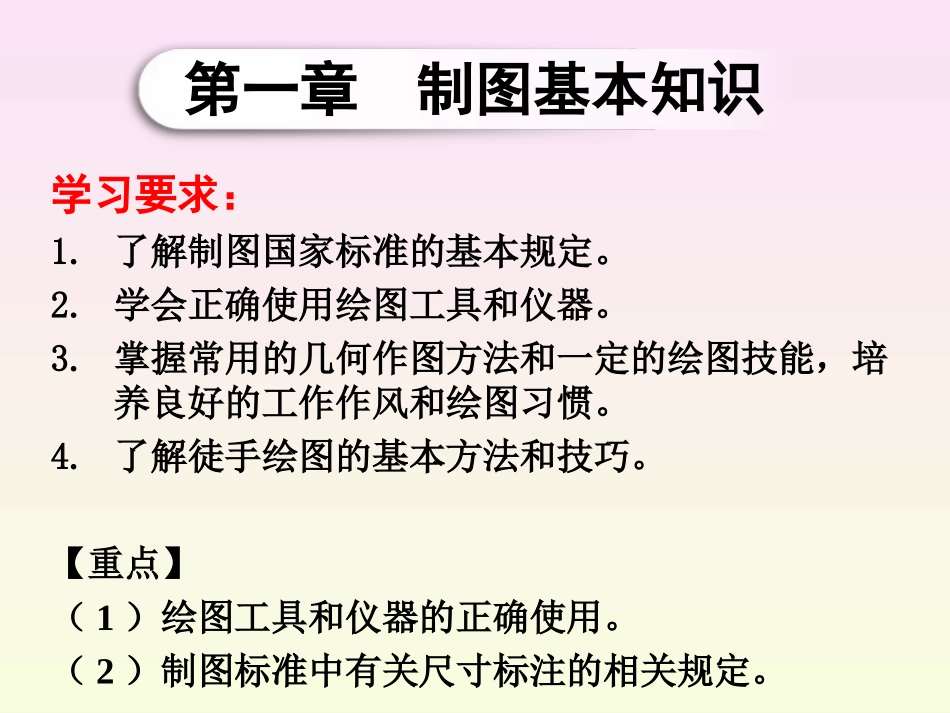

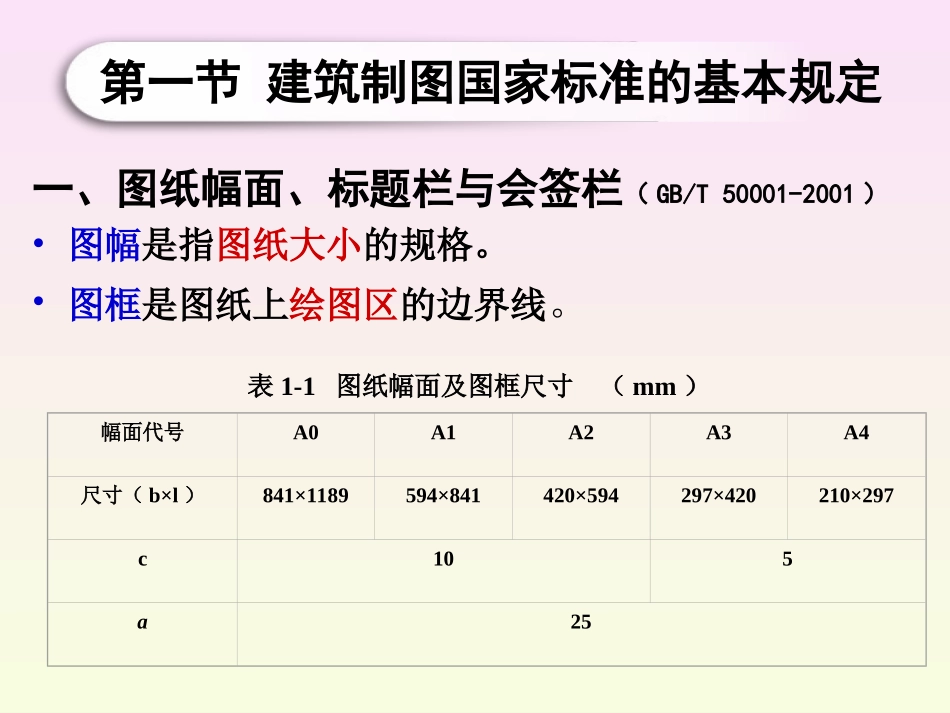

学习要求：1.了解制图国家标准的基本规定。2.学会正确使用绘图工具和仪器。3.掌握常用的几何作图方法和一定的绘图技能，培养良好的工作作风和绘图习惯。4.了解徒手绘图的基本方法和技巧。【重点】（1）绘图工具和仪器的正确使用。（2）制图标准中有关尺寸标注的相关规定。第一章制图基本知识•《技术制图》标准适用于各种工程专业技术图样•建筑制图国家标准共有六种：《房屋建筑制图统一标准》（GB/T50001-2001）《总图制图标准》（GB/T50103-2001）《建筑制图标准》（GB/T50104-2001）《建筑结构制图标准》（GB/T50105-2001）《给水排水制图标准》（GB/T50106-2001）《暖通空调制图标准》（GB/T50114-2001）工程建设人员应熟悉、并严格遵守国家标准的有关规定。国家标准简介•简称：国标代号：GB一、图纸幅面、标题栏与会签栏（GB/T50001-2001）•图幅是指图纸大小的规格。•图框是图纸上绘图区的边界线。表1-1图纸幅面及图框尺寸（mm）幅面代号A0A1A2A3A4尺寸（b×l）841×1189594×841420×594297×420210×297c105a25第一节建筑制图国家标准的基本规定（a）横式（b）立式图纸幅面和图框格式•标题栏：用来标明设计单位、工程名称、图名、设计人员签名和图号等内容•画在图框内右下角•标题栏中的文字方向代表看图方向•涉外工程的各项主要内容的中文下方应附有译文，设计单位的上方或左方应加注“中华人民共和国”字样制图作业标题栏二、图线1.图线线型及用途（GB/T50104-2001）2.图线宽度（GB/T50001-2001）建筑工程图样中各种线型图线宽度分粗、中、细三种，线宽比率为421﹕﹕。绘图时，应根据图样的复杂程度与比例大小，•先从下列线宽系列中选取粗线宽度b：2.0、1.4、1.0、0.7、0.50、0.35mm（常用）•然后按表1-3所规定的线宽比例确定中线、细线，由此得到绘图所需的线宽组。3.绘图时对图线的要求（GB/T50001-2001）•同一张图纸内，相同比例的各个图样，应选用相同的线宽组。•同一种线型的图线宽度应保持一致。•图线接头处要整齐，不要留有空隙。•图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字的清晰。（a）各种线型示例各种线型示例（b）虚线交接的画法（a）正确（b）错误•虚线、点画线的线段长度和间隔宜各自相等。•点画线的两端不应是点。•各种图线彼此相交处，都应画成线段，而不应是间隔或画成“点”。•虚线为实线的延长线时，两者之间不得连接，应留有空隙。三、字体（GB/T50001-2001）•文字、数字或符号书写要求：字体端正、笔画清晰、排列整齐；标点符号应清楚正确。•字高：应从以下系列中选用：3.5、5、7、10、14、20。文字的号数表示文字的高度，•汉字：应采用国家公布的简化字，宜采用长仿宋体书写，字高一般不小于3.5mm，字宽为字高的2/3。书写长仿宋体的基本要领：横平竖直、起落有锋、结构均匀、填满方格图1-5拉丁字母示例（斜体）图1-6罗马字母、阿拉伯数字示例（斜体）图1-4长仿宋体字示例四、比例（GB/T50001-2001）•比例：图形与实物相应要素的线性尺寸之比表1-4建筑施工图常用比例•比例的选用：根据图样的用途和被绘对象的复杂程度来确定。图名常用比例总平面图1:5001:10001:20001:5000平面图、立面图、剖面图1:501:1001:200详图1:11:21:51:101:201:50•建筑图样比例的书写：1.比例应书写图名的右侧2.字高应比图名的字高小一号3.图名下应画一条横线，例如：平面图1:100•当一张图纸中各个图样的比例相同时，比例可单独填写在标题栏内。尺寸标注要求：正确、齐全、清晰。一、尺寸的组成与基本规定•尺寸组成：尺寸界线、尺寸线和起止符号、尺寸数字尺寸线尺寸起止符号尺寸界线尺寸数字图1-7尺寸的组成第二节尺寸注法（GB/T50001-2001）图1-7尺寸的组成与标注示例1.1。尺寸界线：被注尺寸的范围，用细实线绘制。•一般应与被注长度垂直，其一端应离开图样轮廓线不小于2mm，•另一端宜超出尺寸线2~3mm。必要时，图样轮廓线可用作尺寸界线，如图中的240和3360。2.尺寸线被注线段的长度，它用细实线单独绘制，不能用其他图线代替。•尺寸线应与被注长度平行，且不宜超出尺寸界线。3.尺寸起止符号用中粗斜短线绘制，其倾...
