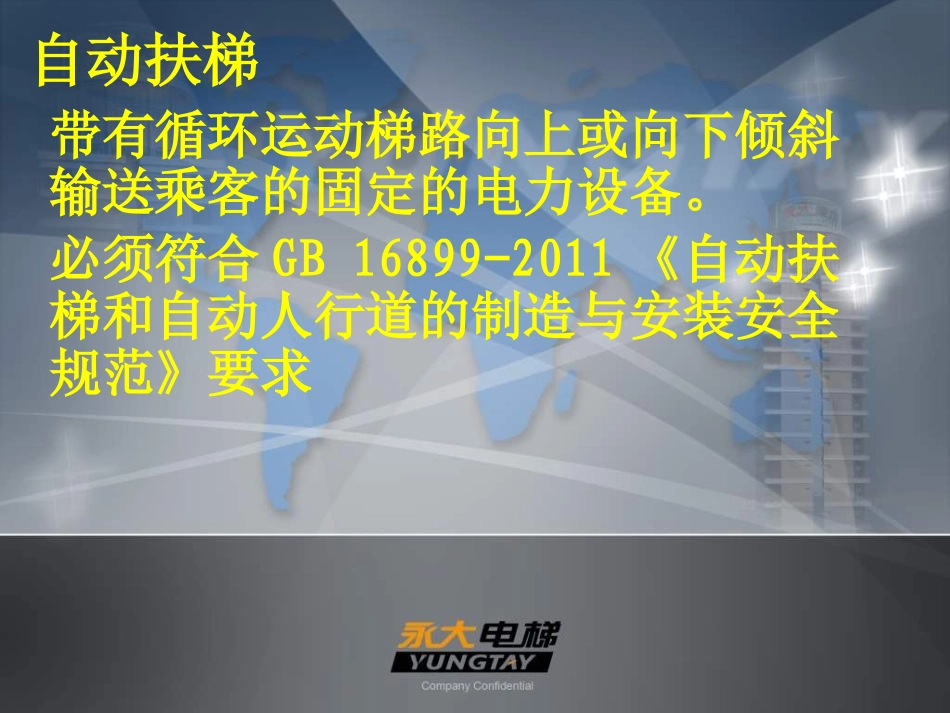

扶梯品保科2013-1-15自动扶梯构造讲解自动扶梯带有循环运动梯路向上或向下倾斜输送乘客的固定的电力设备。必须符合GB16899-2011《自动扶梯和自动人行道的制造与安装安全规范》要求自动扶梯的特点自动扶梯用于百货商场、超市、写字楼、宾馆、机场、都市交通的诸多领域，具有下列特点：1）、比电梯的输送能力大，能在短时间内输送大量人员。2）、因为是连续运转，乘客不会有等待的感觉。3）、因为是单方向运行，自然的就可规划人流行进方向。4）、可简单乘降，乘客不会有上楼的负担。5）、设计美观，有装饰建筑物的作用。自动扶梯的分类自动扶梯可根据栏杆形式、用途、有效宽度、提升高度、形状来进行分类栏杆形式分类：a、透明式自动扶梯：栏杆为玻璃，可透过自动扶梯观看。有附照明和不附照明。（NL、N、EN）b、嵌板式自动扶梯：栏杆的护壁板主要以不锈钢板、涂装钢板等构成之自动扶梯。（P）用途分类：a、一般型自动扶梯：标准型自动扶梯b、公共交通型自动扶梯：面向车站等公共交通设施，额定速度可切换的自动扶梯。为强化输送能力使乘客尽快到达目的层，需提高自动扶梯的运行速度，特别针对乘客的安全性和自动扶梯的强度采取对策进行开发。（属于一个公共交通系统的组成部分，包括出口和入口处；适应每周运行时间约140h，且在任何3h的间隔内，持续重载时间不少于0.5h,其载荷应达100%的制动载荷）c、室外用自动扶梯：针对室外的降雨、阳光直射等影响采取对策的自动扶梯。各部防锈、主机及安全装置等防护等级特殊对应。有效宽度分类：分为800型、1000型、1200型。距梯级面垂直高度600mm处栏杆间的有效宽度。提升高度分类：a、标准提升高度自动扶梯：一般指提升高度6.5m以下。b、高提升高度自动扶梯：一般指提升高度6.5~13m（1200型）之间的自动扶梯。C、超高提升高度自动扶梯：指提升高度超过13m的。形状分类：a、标准型自动扶梯：一般购物中心、百货商场、宾馆等重视外观设计的场所，使用透明式标准型自动扶梯，另外，在重视输送能力的车站、交通设施，使用嵌板式标准型自动扶梯。b、特殊型自动扶梯：中间水平型自动扶梯和水平行走部延长型自动扶梯。扶梯规格参数说明EPEN–1200*35/30–4500机种有效宽度倾斜角额定速度提升高度自动扶梯机械架构：自动扶梯机械构造包括桁架、主机（工作制动器及附加制动器）、梯路导轨系统、栏杆（围裙板及围裙板防夹装置、内外盖板、护壁板）、扶手装置、梯级链条、梯级、梳齿及支撑板（前沿板）、检修盖板和楼层板（床盖板）等桁架桁架桁架桁架自动扶梯的桁架支撑着全体自重、外装及乘客载荷，提供驱动机组、栏杆、导轨等固定的位置，并保持其相互的位置关系。自动扶梯之桁架由角钢焊接而成，自动扶梯支撑结构设计所依据的载荷是：自动扶梯或自动人行道的自重加上5000N/m2的载荷。根据5000N/m2的载荷计算或实测的最大挠度，不应超过支承距离l1的1/750。对于公共交通型自动扶梯和自动人行道，根据5000N/M^2的载荷计算或实测的最大挠度不应大于支承距离L1的1/1000。梯路导轨系统梯路导轨系统•导轨系统分为上、下转向部导轨和中间部直线导轨系统。上下转向部导轨系统各导轨、返轨之间几何关系比较复杂，为准确控制各导轨的尺寸，将同一侧导轨、返轨固定在一块侧板上，形成一个组件。上、下转向部导轨系统端部附有使梯级、梯级链条回转的转向壁结构，下部转向壁可移动，配合张力调整器结构来满足梯级链条张力之需要。•梯路导轨使梯级按一定的规律运动以防止梯级跑偏，承受梯级主轮和副轮传递来的梯路载荷。具有光滑、平整、耐磨的工作表面。•为减少导轨的承受压力及延长踏阶滚轮的使用寿命，导轨运转半径上、下部分别为2000mm和1500mm，上下转向导轨系统之导轨由10T、8T、15T冷拉扁钢滚制而成，中间部导轨系统各导轨由2.5T钢板制成，表面镀锌处理。辅以导轨支撑板与金属架构紧固。栏杆扶手带钢化玻璃内盖板围裙板外盖板扶手框架扶手灯、灯罩扶手灯扶手灯罩外盖板扶手框架钢化玻璃内盖板围裙板栏杆•护壁板interiorpanel•位于围裙板（或内盖板）与扶手盖板（或扶手导轨）之间的板。•内盖板lowerinnerdecking•当围裙板和护壁板不相交时，连接围...
