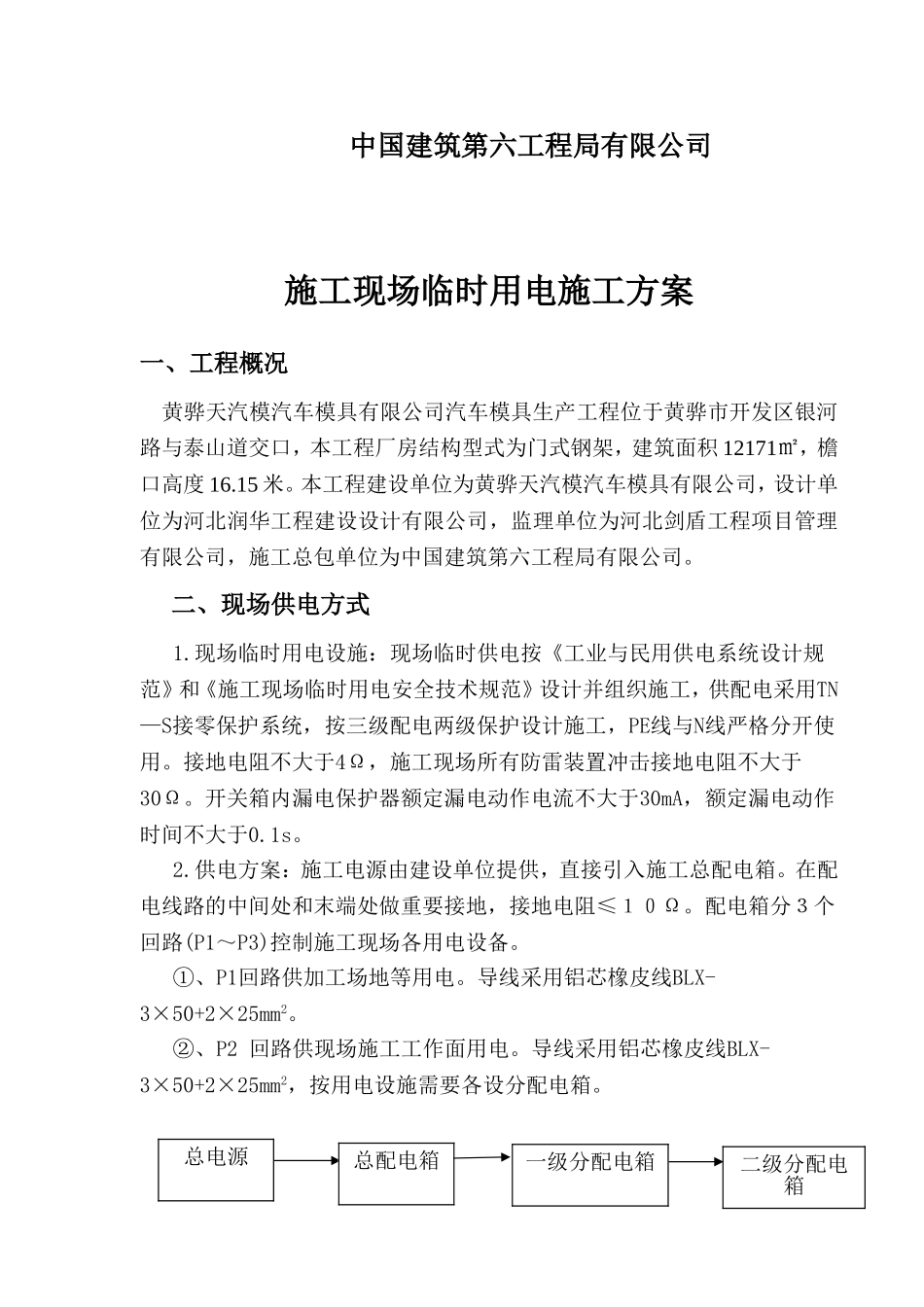

黄骅天汽模汽车模具有限公司汽车模具生产项目编制：审核：批准：批准日期：临时用电专项方案中国建筑第六工程局有限公司施工现场临时用电施工方案一、工程概况黄骅天汽模汽车模具有限公司汽车模具生产工程位于黄骅市开发区银河路与泰山道交口，本工程厂房结构型式为门式钢架，建筑面积12171㎡，檐口高度16.15米。本工程建设单位为黄骅天汽模汽车模具有限公司，设计单位为河北润华工程建设设计有限公司，监理单位为河北剑盾工程项目管理有限公司，施工总包单位为中国建筑第六工程局有限公司。二、现场供电方式1.现场临时用电设施：现场临时供电按《工业与民用供电系统设计规范》和《施工现场临时用电安全技术规范》设计并组织施工，供配电采用TN—S接零保护系统，按三级配电两级保护设计施工，PE线与N线严格分开使用。接地电阻不大于4Ω，施工现场所有防雷装置冲击接地电阻不大于30Ω。开关箱内漏电保护器额定漏电动作电流不大于30mA，额定漏电动作时间不大于0.1s。2.供电方案：施工电源由建设单位提供，直接引入施工总配电箱。在配电线路的中间处和末端处做重要接地，接地电阻≤１０Ω。配电箱分３个回路(P1～P3)控制施工现场各用电设备。①、P1回路供加工场地等用电。导线采用铝芯橡皮线BLX-3×50+2×25mm2。②、P2回路供现场施工工作面用电。导线采用铝芯橡皮线BLX-3×50+2×25mm2，按用电设施需要各设分配电箱。总电源总配电箱一级分配电箱二级分配电箱供电方案示意图供电系统严格执行TN-S接零保护系统，系统图如下所示：供电线路选用五芯电缆，供电系统做到“三级配电，两级保护”，施工机具严格执行“一机、一箱、一闸、一漏”标准要求。三级配电示意图如下：开关箱用电机具三级配电两级保护示意图以上二路线路分别由分路开关箱、动力配电箱、照明分路箱、照明配电箱、动力单机箱、照明终端箱等组成，均采用有“3C”认证的电气产品。电焊机设单机开关箱。各配电箱均设重复接地，接地电阻不大于10欧姆。所有线路均按实体容量计算安全载流量，过路和通道用钢管保护电力电缆，其余直埋，入土深度不小于500毫米。三、现场供电负荷计算（一）、线路一：一、用电量计算:工地临时供电包括施工及照明用电两个方面，计算公式如下：其中P──计算用电量(kW)，即供电设备总需要容量；Pc──全部施工动力用电设备额定用量之和；Pa──室内照明设备额定用电量之和；Pb──室外照明设备额定用电量之和；K1──全部施工用电设备同时使用系数；总数10台以内取0.75；10—30台取0.7；30台以上取0.6；K2──室内照明设备同时使用系数，取0.8；K3──室外照明设备同时使用系数，取1.0；综合考虑施工用电约占总用电量90%，室内外照明电约占总用电量10%，则有：本例计算中K1=0.75；全部施工动力用电设备额定用量：经计算得P=45.57kW。二、配电导线截面计算:按导线的允许电流选择：三相四线制低压线路上的电流可以按照下式计算：其中Il──线路工作电流值(A)；Ul──线路工作电压值(V),三相四线制低压时取380V。经过计算得到Il=2×45.57=91.14A。根据I线＝91.14A导线选择铝芯橡皮线BLX-3×50+2×25mm2，三相五线制，电缆由电源处接工地总配电箱。（二）、线路二：一、用电量计算:工地临时供电包括施工及照明用电两个方面，计算公式如下：其中P──计算用电量(kW)，即供电设备总需要容量；Pc──全部施工动力用电设备额定用量之和；Pa──室内照明设备额定用电量之和；Pb──室外照明设备额定用电量之和；K1──全部施工用电设备同时使用系数；总数10台以内取0.75；10—30台取0.7；30台以上取0.6；K2──室内照明设备同时使用系数，取0.8；K3──室外照明设备同时使用系数，取1.0；综合考虑施工用电约占总用电量90%，室内外照明电约占总用电量10%，则有：本例计算中K1=0.75；全部施工动力用电设备额定用量：经计算得P=252.6kW。二、配电导线截面计算:按导线的允许电流选择：三相四线制低压线路上的电流可以按照下式计算：其中Il──线路工作电流值(A)；Ul──线路工作电压值(V),三相四线制低压时取380V。经过计算得到Il=2×252.6=505.2A。根据I线＝505.2A导线选择铝芯橡皮线BLX-3×50+2×25mm2，三相五...
