铝合金模板施工实图图解以及成本核算VIP专享VIP免费

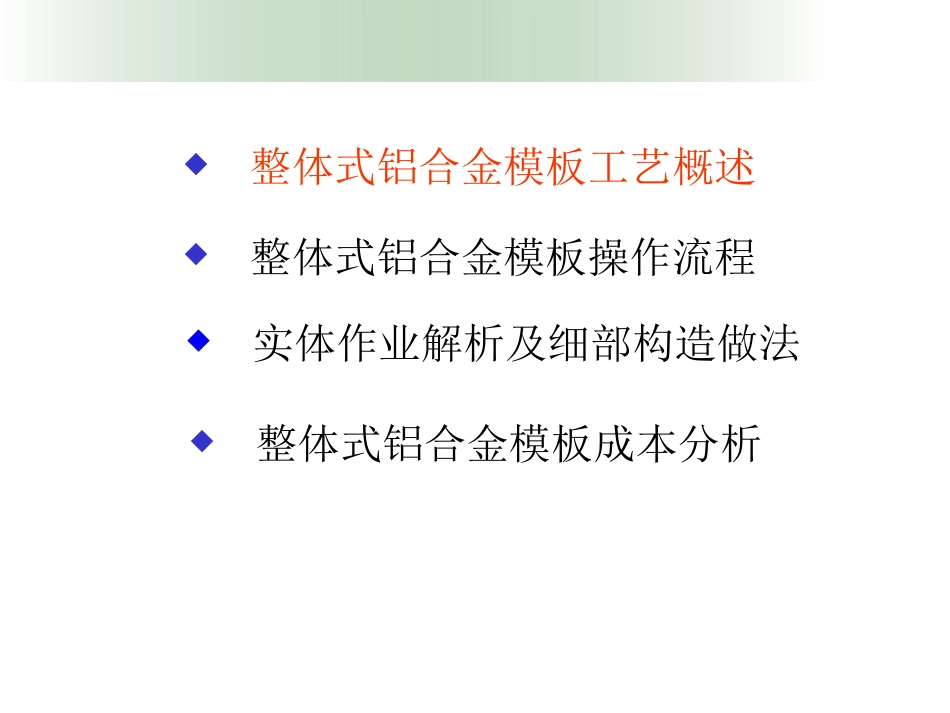

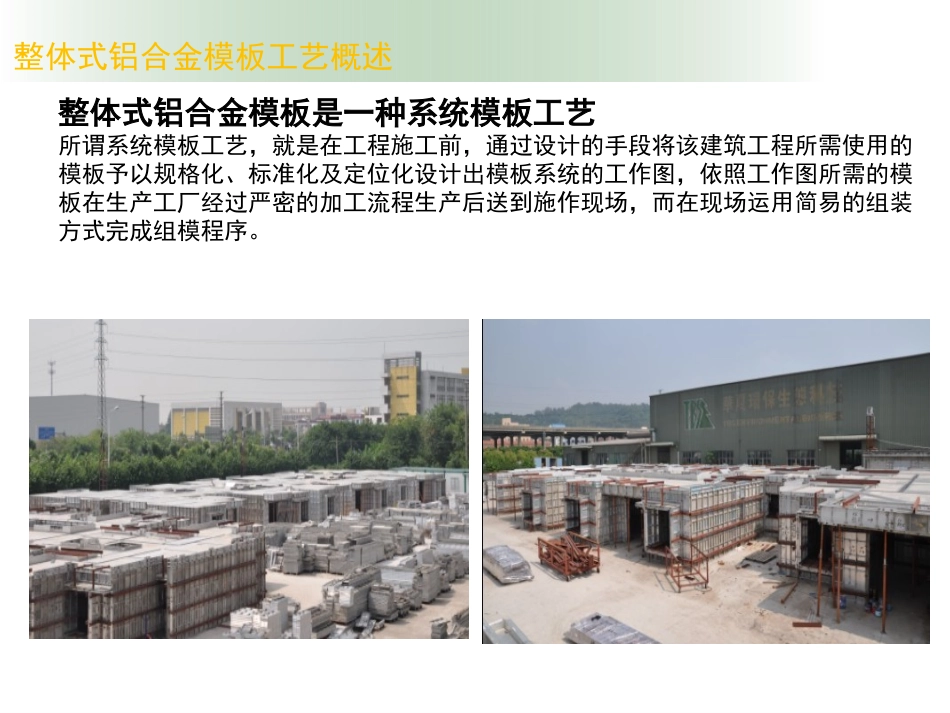

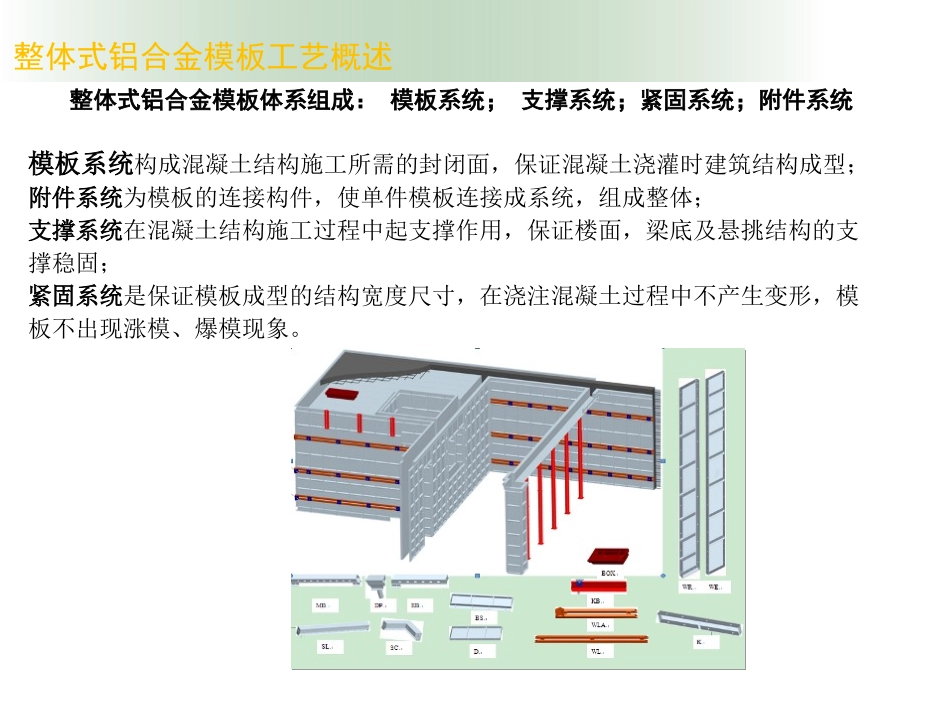

实体作业解析及细部构造做法整体式铝合金模板成本分析整体式铝合金模板操作流程整体式铝合金模板工艺概述整体式铝合金模板是一种系统模板工艺所谓系统模板工艺，就是在工程施工前，通过设计的手段将该建筑工程所需使用的模板予以规格化、标准化及定位化设计出模板系统的工作图，依照工作图所需的模板在生产工厂经过严密的加工流程生产后送到施作现场，而在现场运用简易的组装方式完成组模程序。整体式铝合金模板工艺概述整体式铝合金模板体系组成：模板系统；支撑系统；紧固系统；附件系统模板系统构成混凝土结构施工所需的封闭面，保证混凝土浇灌时建筑结构成型；附件系统为模板的连接构件，使单件模板连接成系统，组成整体；支撑系统在混凝土结构施工过程中起支撑作用，保证楼面，梁底及悬挑结构的支撑稳固；紧固系统是保证模板成型的结构宽度尺寸，在浇注混凝土过程中不产生变形，模板不出现涨模、爆模现象。整体式铝合金模板工艺概述铝合金模板工艺介绍根据建筑图深化设计铝模拼装图业主/设计院审查批准铝模生产制作铝模厂内试拼装业主/设计院/监理厂内预验收及调整系统编号及拆装打包运抵地盘场地移交——复线、验标高现场拼装及验收事前规划品质精度施工高效混凝土成型品质高周转使用次数多回收价值高节省人工及成本缩短工期、降低成本环保卫生优品质、环保、高效整体式铝合金模板工艺概述实体作业解析及细部构造做法整体式铝合金模板成本分析整体式铝合金模板操作流程整体式铝合金模板工艺概述铝合金模板设计制作流程铝合金模板加工模板试拼装/检验模板出货/运输/安放模板现场安装拆模铝合金模板深化设计整体式铝合金模板操作流程设计平面图墙柱配模图模板加工图节点大样图铝模深化设计整体式铝合金模板操作流程型材下料冲孔与焊接铝模半成品QC检查清洗铝模成品铝模半成品铝模生产制作整体式铝合金模板操作流程厂内试拼装及验收整体式铝合金模板操作流程厂内编号拆装打包运抵现场整体式铝合金模板操作流程铝模板现场安装整体式铝合金模板操作流程五天标准工期分析7)第五天---15:00~第五天17:00测量放线扎墙身钢筋，并完成水电预留预埋拆下层墙板，传至上层进行墙柱模板安装拆下层梁板模板，传至上层安装绑扎梁钢筋，支设异型悬挑构件模板并进行墙柱模板调整加固绑扎楼板钢筋，穿插进行楼板水电预留预埋楼面清理，复核尺寸，混凝土浇筑准备混凝土浇筑上一层测量放线1)第一天2)第二天07：00-12：003)第二天---14:00~第三天18:005)第四天---07:00~第四天15:006)第四天---15:00~第五天15:008)第五天---17:00~第五天23:009)第六天---08:00~合理的工期确保结构的安全和高标准的质量整体式铝合金模板操作流程单立杆支撑楼面模板楼面楼面板拆除演示整体式铝合金模板操作流程单立杆支撑梁梁底板拆除演示整体式铝合金模板操作流程拆模后混凝土光感效果整体式铝合金模板操作流程实体作业解析及细部构造做法整体式铝合金模板成本分析整体式铝合金模板操作流程整体式铝合金模板操作流程整体式铝合金模板工艺概述前期准备1、图纸深化（大约耗时20d)配合水电预埋及精装、电梯等要求进行深化完成所有的报批报建手续，并组织多部门的图纸会审，严禁图纸变更2、铝模生产及试拼（一个月）在生产之前图纸不得发生变更，否则对生产周期及整体的配板造成很大影响试拼完成后各相关单位技术人员在工厂内进行复核，编号标识，确认合格后打包运输至施工现场3、现场施工铝模运抵现场后材料堆放场地需平整，否则铝模将产生变形清点数量，复核每块模板的尺寸和平整度，符合设计要求实体作业解析及细部构造做法结构施工工艺流程从楼层放线开始到混凝土浇筑结束，三层结构施工耗时7天实体作业解析及细部构造做法模板连接简单机械化的拼接操作便利，工人水平要求不高无缝拼接，避免漏浆与错台实体作业解析及细部构造做法立杆调节方便调节部位位于中部方便操作可进行粗调及微调实体作业解析及细部构造做法顶部支撑顶部支撑构件采用内插式稳固、方便、有效早拆体系，周边模板可以先拆除实体作业解析及细部构造做法斜撑斜撑采用膨胀螺...
