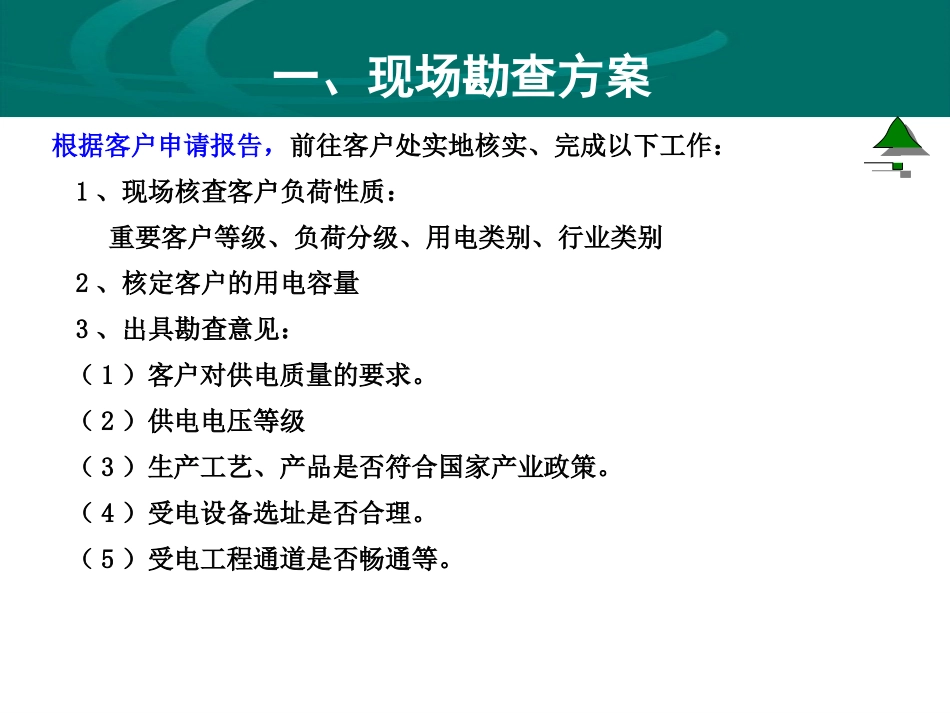

高压供电方案编制现场勘查方案电源方案（包括接入系统及受电系统方案）计费方案受电工程建设投资界面计量方案一、现场勘查方案根据客户申请报告，前往客户处实地核实、完成以下工作：1、现场核查客户负荷性质：重要客户等级、负荷分级、用电类别、行业类别2、核定客户的用电容量3、出具勘查意见：（1）客户对供电质量的要求。（2）供电电压等级（3）生产工艺、产品是否符合国家产业政策。（4）受电设备选址是否合理。（5）受电工程通道是否畅通等。例题：高供低计供电方案例题1：客户申请主要信息：1、客户名称：济南市盛和面粉加工厂。2、客户申请供电容量：200千伏安。3、客户设备清单负荷性质设备名称功率（千瓦）数量功率合计动力电动机304120动力电动机205100照明碘钨灯0.53015合计39235例：高供低计供电方案一、现场勘查方案：1、现场核查客户负荷性质：该客户为一般重要客户，负荷等级为三类，用电类别为普通工业，行业类别为农副产品食品加工.2、核定客户的用电容量根据国网业扩规范与设计规范(考虑需用系数、变压器负载率)，确定客户用电容量为200千伏安(例题需用系数暂取0.5)。3、勘查意见：（1）客户对供电可靠性没有特殊要求。（2）根据客户用电容量、电源情况、经与用户协商采用高压供电方式.（3）生产工艺、产品符合国家产业政策。（4）客户变压器设置在厂内东面靠近车间位置，位于厂区用电负荷中心，选址合理。（5）受电工程采用架空方式，通道畅通。二、电源方案接入系统方案：1、确定供电电压2、供电方式（专变、公用变、专线）3、确定接入变电站、线路、供电回路4、进线方式：架空、电缆5、产权分界点6、保护要求（断路器、熔断器、隔离开关）例：高供低计供电方案二、电源方案接入系统方案：（即客户如何接入电网）1、根据客户容量确定供电电压为10kV.2、供电方式采用专变供电.(与用户协商或各地市业扩技术导则)3、该厂附近有两条10kV线路，经过线路、容量比较，确定由110kV民主变电站，10kV民丰线第6基杆T接供电，该户为三级负荷可采用单回路供电。4、进线方式：经与客户协商，采用JKLGYJ-10-35型架空绝缘线接入。5、产权分界点：根据《供电营业规则》，产权分界点设在T接电点负荷侧0.5米处。6、接入系统保护设置：根据客户用电容量及线路高压侧电流，第一、二道保护均采用户外跌落式熔断器。第一道保护熔丝选择25A，第二道保护熔丝选择20A。一次接入图二、电源方案受电系统方案：1、接线方式：单母线、双母线等2、需配变压器台数、型号、自备电源配置3、主设备安装位置4、无功补偿配置5、保护要求（低压总开关、分路开关）低压接线图二、电源方案受电系统方案：（客户低压侧主接线方式）1、根据客户用电负荷，低压母线采用单母线接线。2、配置一台变压器，容量200KVA，依据国家关于节能减排相关要求及行业标准，建议采用低损耗、节能型的S11型变压器，无配置自备电源。3、受电装置设置在厂内东面两车间中间空地位置，位于厂区用电负荷中心，受电变压器采用台架式安装。4、根据客户用电负荷及容量，应切实合理安装无功补偿，补偿容量应按不小于其变压器额定容量的30%进行配置。5、根据低压侧额定电流，低压主进开关选择DW15-630型,客户分路开关额定开断电流，根据馈线负荷合理配置。例：高供低计供电方案三、计费方案1、定价方案（1）单一制电价（2）两部制（容量、需量）电价（3）是否执行功率因数电费（4）是否执行峰谷电价2、电价方案（1）电价执行标准（2）功率因数电费标准例：高供低计供电方案三、计费方案1、定价方案（1）根据该户用电性质及用电容量，确定执行单一制电价（2）根据该户用电容量，确定计收功率因数调整电费（3）根据该户用电性质，确定执行峰谷分时电价2、电价方案（1）根据该户用电类别，确定执行10KV，一般工商业电价（2）根据该户用电容量，确定执行功率因数调整电费标准为0.9四、计量方案1、计量方式（高供低计）2、计量点位置、容量（有无下级计量）3、电量计算方式（实抄、定量、定比）4、变损、线损分摊5、电能计量装置配置类别及等级（五类）6、电能表方案(直接接入式或经互感器接入）7、互感器变比选配8、配置用电信息采集终端...
