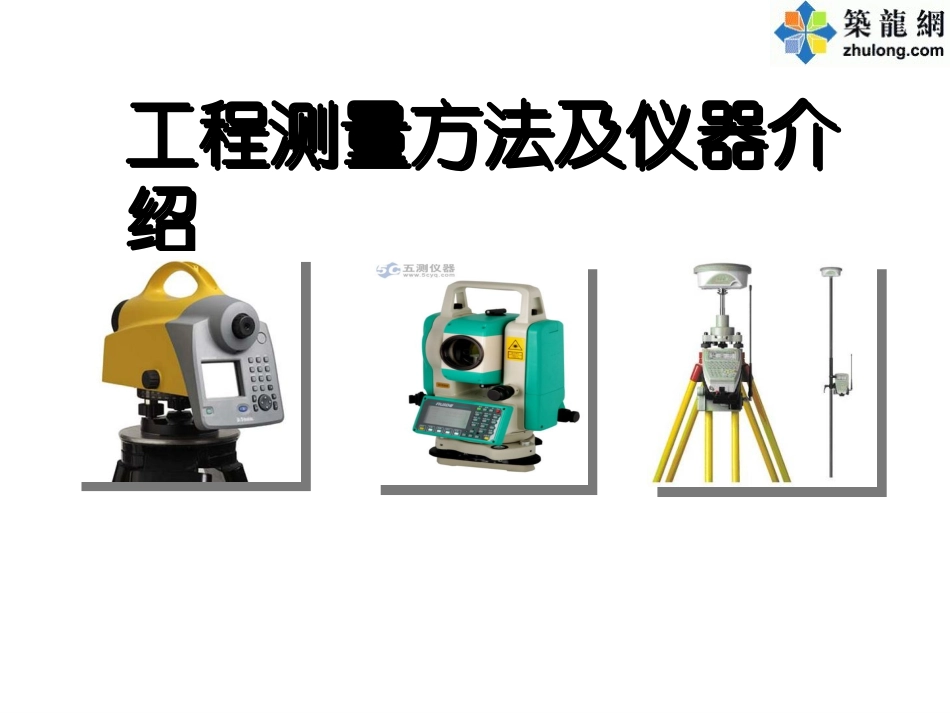

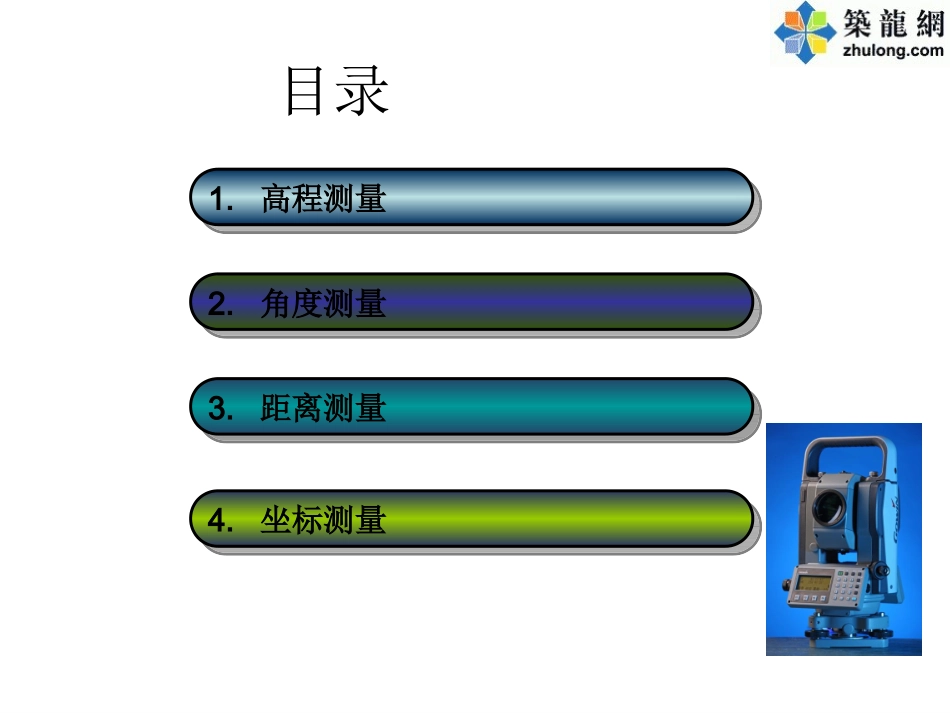

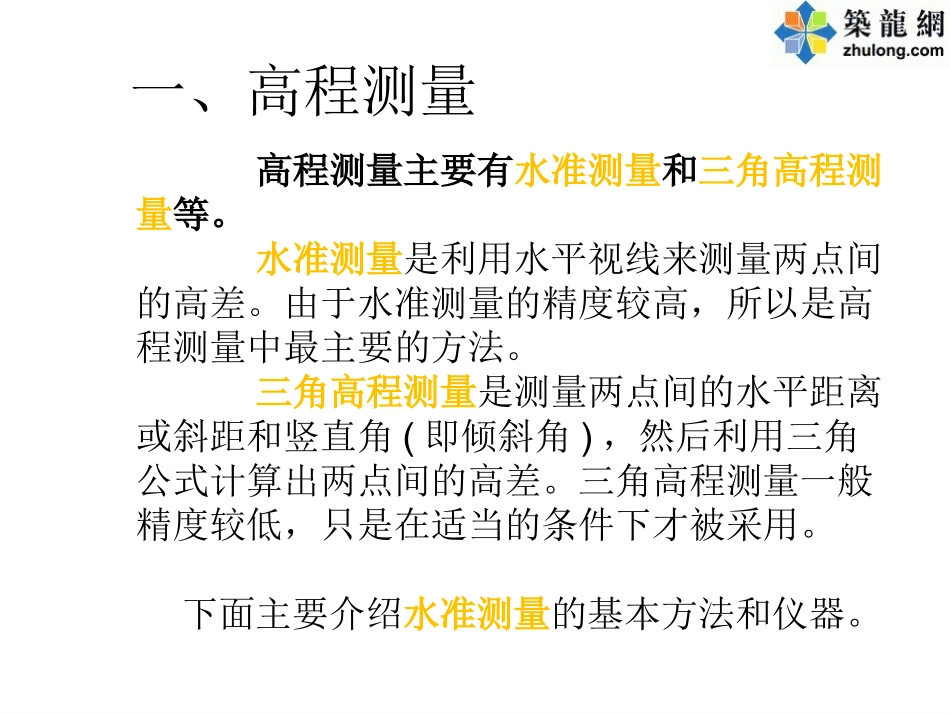

工程测量方法及仪器介绍工程测量方法及仪器介绍目录1.高程测量1.高程测量2.角度测量2.角度测量3.距离测量3.距离测量4.坐标测量4.坐标测量一、高程测量高程测量主要有水准测量和三角高程测量等。水准测量是利用水平视线来测量两点间的高差。由于水准测量的精度较高，所以是高程测量中最主要的方法。三角高程测量是测量两点间的水平距离或斜距和竖直角(即倾斜角)，然后利用三角公式计算出两点间的高差。三角高程测量一般精度较低，只是在适当的条件下才被采用。下面主要介绍水准测量的基本方法和仪器。1.水准测量的基本方法BABAABABABhHbaHHHh2.水准仪介绍微倾式水准仪微倾式水准仪自动安平水准仪自动安平水准仪电子水准仪电子水准仪水准仪主要分为以下几种：微倾式水准仪在一般水准测量中使用较广的DS3型微倾式水准仪由下列三个主要部分组成：望远镜它可以提供视线，并可读出远处水准尺上的读数。水准器用于指示仪器或视线是否处于水平位置。基座用于置平仪器，它支承仪器的上部并能使仪器的上部在水平方向转动自动安平水准仪1．原理——望远镜的光路上加有一个补偿器。2．使用——粗平后，望远镜内观察警告指示窗应全部呈绿色；最好状态是指示窗的三角形尖顶与横指标线3．检校——要增加一项补偿器的检验，即：转动脚螺旋，破坏粗平，看警告指示窗是否出现红色。自动安平水准仪照片电子水准仪与电子水准仪配套使用的水准尺为条形编码尺，通常由玻璃纤维或铟钢制成。在电子水准仪中装置有行阵传感器，它可识别水准标尺上的条形编码。电子水准仪摄入条形编码后，经处理器转变为相应的数字，在通过信号转换和数据化，在显示屏上直接显示中丝读数和视距。二、角度测量角度测量的仪器主要是经纬仪，分为光学经纬仪和电子经纬仪两大类光学经纬仪电子经纬仪光学经纬仪光学经纬的水平度盘和竖直度盘用玻璃制成，在度盘平面的周诶边缘刻有等间隔的分划线，两相邻分划线间距所对的圆心角称为度盘的格值，又称度盘的最小分格值。一般以格值的大小确定精度，分为：DJ6度盘格值为1°DJ2度盘格值为20＇DJ1（T3）度盘格值为4＇按精度从高精度到低精度分：DJ07,DJ1,DJ2,DJ6,DJ30等（D,J分别为大地和经纬仪的首字母）电子经纬仪电子测角原理简介电子测角仍然是采用度盘来进行。与光学测角不同的是，电子测角是从特殊格式的度盘上取得电信号，根据电信号再转换成角度，并且自动地以数字形式输出，显示在电子显示屏上，并记录在储存器中。电子测角度盘根据取得电信号的方式不同，可分为光栅度盘测角、编码度盘测角和电栅度盘测角等。电子经纬仪索佳电子经纬仪索佳电子经纬仪电子经纬仪南方电子经纬仪南方电子经纬仪三、距离测量距离测量分为钢尺测量、视距测量和光电测距。1.钢尺测量式中n—整尺段数；l—钢尺长度（m）；q—不足一整尺的余长（m）。qnlDAB2.视距测量经纬仪视距测距是一种传统的水平距离和高差的间接测量方法。使用的工具：经纬仪和视距尺3.光电测距利用仪器发射电磁波测量其在被测距离上往返所用的时间，从而测量出距离。tcD21四、坐标测量工程测量的主要任务之一是测量或放样空间点的三维坐标。所使用的仪器主要有全站仪和GPS接收机等。全站仪水平角、垂直角、斜距自动显示，自动计算镜站坐标、高程、平距等数据；数据记录和存储方式多样：内存、PCMCIA卡、串口通讯；对水平角和垂直角自动进行补偿；对距离进行气象改正和仪器常数改正；提供数字或图形形式的电子气泡用于整平；激光对点器；全站仪的主要特点（续）全站仪（1）设定测站点的三维坐标。（2）设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。当设定后视点的坐标时，全站仪会自动计算后视方向的方位角，并设定后视方向的水平度盘读数为其方位角。（3）设置棱镜常数。（4）设置大气改正值或气温、气压值。（5）量仪器高、棱镜高并输入全站仪。（6）照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的三维坐标。坐标测量的基本步骤各种全站仪简介型号:NTS-330系列南方公司更长的测程：无棱镜测距达400M；更快的测距速度：测距速度经实测比同类产品快两倍；更...
