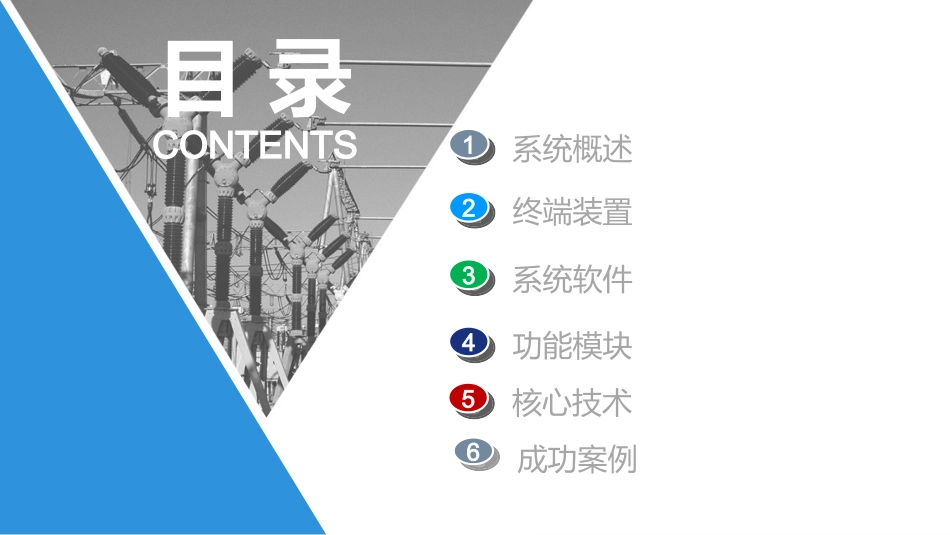

—安徽电科恒钛智能科技有限公司—系统概述终端装置系统软件功能模块目录CONTENTS核心技术1122334455112233445566成功案例一、系统概述配电站所物联网综合监控系统以HT物联网智能主机系列为基础，以“智能感知和智能控制”为核心，实现如下功能：系统采用分布式和模块化架构，分为终端装置和系统软件两部分。智能配电房、环网柜DTU运行监控、开关柜母线测温检测，电缆测温监控、高压开关柜带电显示、电流电压等负载运行监控、环境监控、安防监控、采暖通风、灯光、风机、除湿机控制等功能，并可以通过增加设备扩展智能门禁、SF6、02、H2S,O3等有害气体在线监测等功能。1.1系统拓扑图1.2网络设计说明目前，配电站所通常有以下几种传输方式010203已有以太网的配电站所：每个配电站所主机需要一个RJ45网口和一个IP地址即可。仅有2M光纤接口：配置一台2M--以太网桥，通过光电转换，提供以太网接口。没有以太网和光纤的配电站所：就近租用电信运营商的以太网或者光纤租用电信运营商的无线网络二、智能配变终端2.1HT500-III配电一体化监控装置01)配置触摸屏支持单机管理，支持TCP/IP、GPRS/CDMA/3G/4G等通信；02)电缆无线测温、开关柜无源无线母线测温功能；03)变压器运行参数和运行环境监控、以及和风机联动功能；07)灯光/空调/风机的本地、远程，联动及定时开关；08)有害气体H2S,腐蚀性气体O3监测、报警和通风联动功能09)防盗报警、环境监控、视频联动；04)屏柜、开关柜设备温湿度、一次设备运行状态、电源状态监测；05)SF6/O2监测、报警和通风联动功能；06)实现开关柜防凝露功能监测、智能防雷监测；10)门禁控制以及配电房巡检；11)支持DNP3.0通信规约（选配）：IEC61850、IEC60870-5-103、IEC60870-5-104等电力通信规约。HT500-III技术参数7寸TFT触摸屏1个10M/100M以太网口;1个无线通讯接口;4个智能接口。NXP32位工业级处理器芯片遥信点数：8/24个；遥控点数：8/24个；模拟量输入通道：8路温湿度传感器接入数量：32个；SF6/O2接入数量：15个；空调控制数量：16个；无源无线测温接入点数：240个；电缆测温接入点数：512个。可控制门数：2门;用户注册卡数量：2000张卡。报警记录存储条数：80000条。整机静态工作电流；<400mA;电磁兼容：GB/T17626;工作温度：-25~85℃;工作湿度：5~95%。支持遥信、遥控的N:N映射联动功能，支持模拟量对遥控的联动功能。2.2HT200/400/500（各种需求全覆盖）主机管理无线传感器数量：24只（独立式），240只（集中式）和终端装置之间的通讯接口：RS485无线频率：2.4G/433M可选通讯规约：MODBUS-RTU主机组网数量：128只2.3HT-TNCW-01B无源无线测温产品无源无线测温产品由主机和传感器两部分组成，产品为自主研发生产。主要应用在：开关柜动静触头、母线接头、电缆接头、易过热点等位置的温度检测。传感器测量温度范围：-25~200℃，测量分辨率0.1℃。外形尺寸：46mmx35mmx21mm外壳材料：耐高温阻燃硅胶材料工作电流：6A，最大5000A表带总长：380mm电缆测温产品由主机和传感器组成，我公司自主研发生产。可以用于电缆、电池测温等场所。传感器测量温度范围：-25~125℃测量分辨率0.1℃精度正负1℃外壳材料：不锈钢2.4HT-B20电缆测温产品主机管理传感器数量：8只或者32只通讯规约：MODBUS-RTU通讯接口：RS485主机组网数量：32只ModbusRTU传输协议，可本地、远程控制开关和参数配置；8路常开/常闭继电器输出；8路可配置输入，既可以上报输入状态也可以用来控制继电器；每路继电器支持定时开关控制；每路输入和输出可以灵活映射驱动控制输入部分光耦隔离，隔绝外部干扰；输出锁存，防止继电器受到干扰跳动；管理控制检测一体化可多种控制方式相结合。2.5HT-LC-TR88灯光控制器工作电源AC220V继电器接点容量AC220V/10A工作环境温度-20~85摄氏度2.6局部放电采集器灵敏度2pC测量范围2pC--10000pC工作频带30MHZ–400MHZ环境温度-40℃~+65℃海拔高度≤4500m防护等级IP55现场总线电源电压DC18-48V或AC220V外壳铝合金壳体。安装位置开关柜仪器面板或者通过磁吸方式固定于柜壁上。功耗＜5W2.7低压侧电压电...
