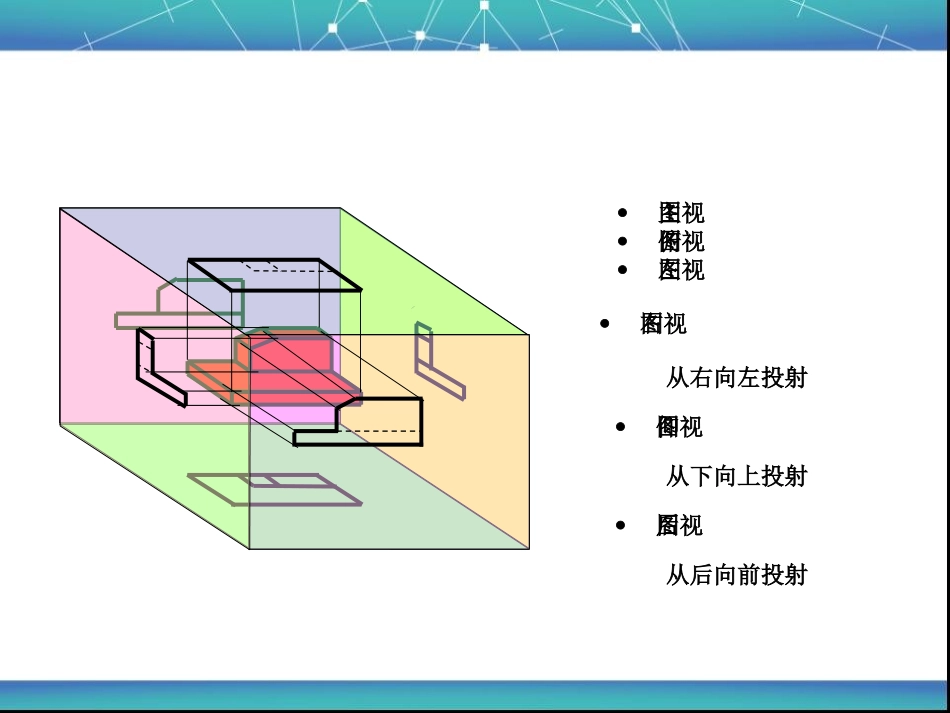

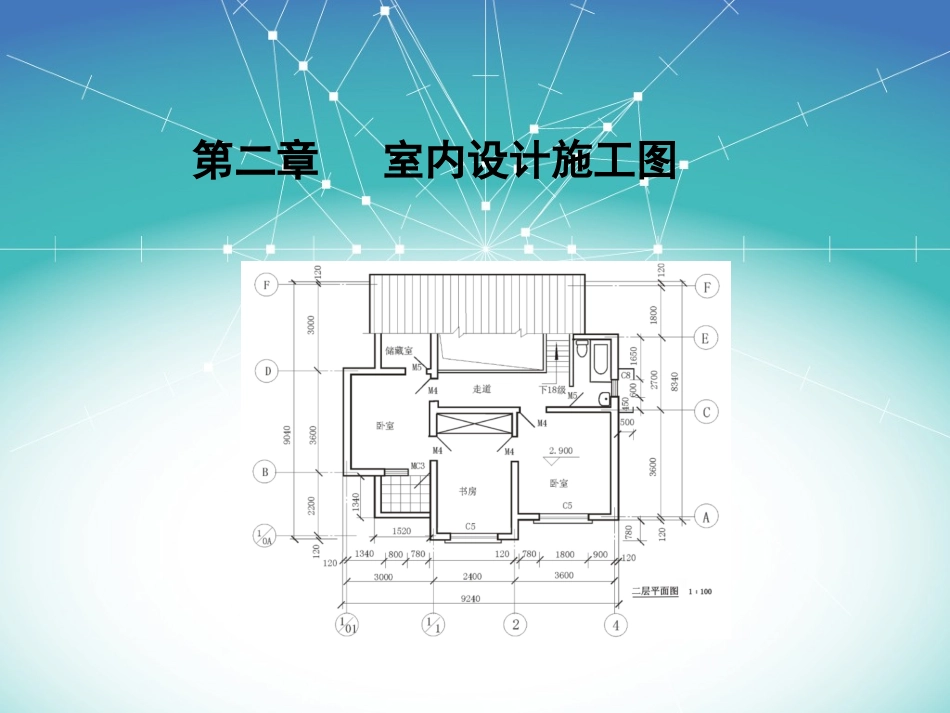

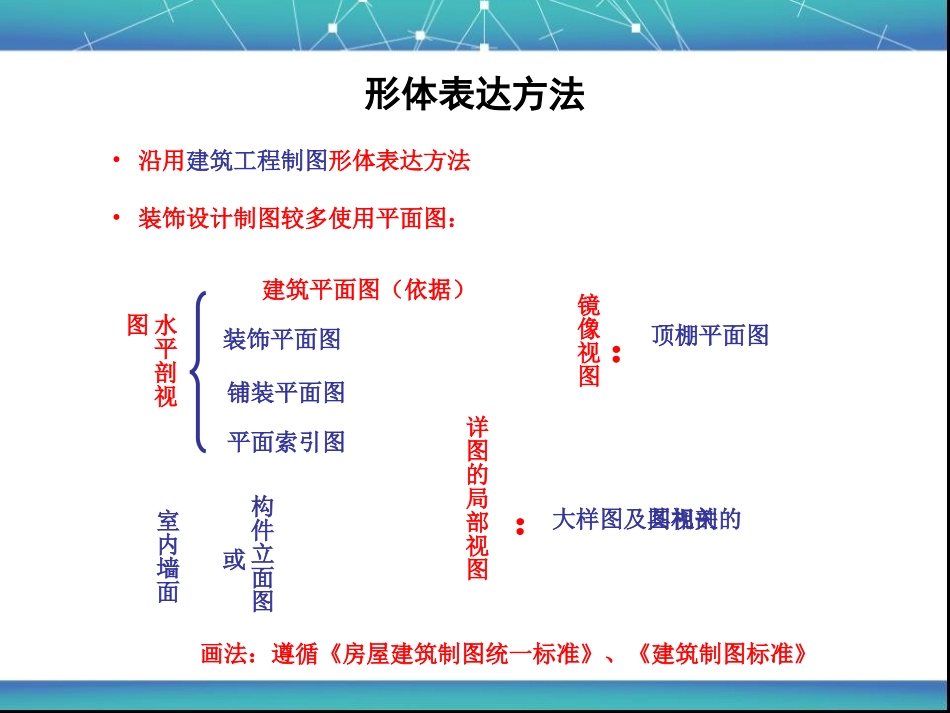

第二章室内设计施工图画法：遵循《房屋建筑制图统一标准》、《建筑制图标准》•沿用建筑工程制图形体表达方法•装饰设计制图较多使用平面图：建筑平面图（依据）装饰平面图铺装平面图平面索引图水平剖视图镜像视图：顶棚平面图室内墙面构件立面图或详图的局部视图：大样图及其相关的剖视图形体表达方法右视图主视图俯视图左视图后视图仰视图从右向左投射从下向上投射从后向前投射六个基本投影面及其展开主视俯视左视右视后视仰视室内设计施工图的有关规定1、比例图名常用比例平面图、顶棚图1:2001:1001:50立面图1:1001:501:301:20结构详图1:501:301:201:101:51:21:1图线图线分粗中细三种规格，线宽比为4：2：1图例1）常用材料图例装饰构造图例常用卫生设备及水池图例常用灯光照明图例常用开关、插座图例定位轴线及其编号建筑施工图中的定位轴线是施工定位、放线的重要依据。凡是承重墙、柱子等主要承重构件都应画上轴线来确定其位置。圆应用细实线绘制，直径为8～10mm。定位轴线应用细单点长划线绘制。定位轴线的编号横向编号从左至右顺序编写，竖向编号从下至上顺序编写。拉丁字母的I、O、Z不得用做轴线编号。一般承重墙柱及外墙编为主轴线，非承重墙、隔墙等编为附加轴线（又称分轴线）。两根轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号，编号宜用阿拉伯数字顺序编写剖面符号、索引符号和详图符号为了表示室内竖向或构件的内部情况和关系，需要绘制剖面图，通常用剖切符号在图中标出。图样中的某一局部或某一构件和构件间的构造,由于比较小或较复杂无法表达清楚时，通常放大单独绘制，称为详图，为便于查找和对照阅读，通常用索引符号和详图符号表示基本图与详图的关系。1）剖切位置线：长度宜为6～10mm；投射方向线宜为4～6mm。应以粗实线绘制，不应与其他图线相接触。按顺序由左至右、由下至上连续编排。需要转折的剖切位置线，应在转角的外侧加注与该符号相同的编号。剖面符号应标注在要表示的图样上。假想水平剖切面的位置不同，剖切到的内容不同，门窗的表示方法也不同。1、水平剖切面略高于窗台。2、水平剖切面经过窗，但高于门的上沿。3、水平剖切面既高于门的上沿，也高于窗的上沿。2）索引符号：直径为10毫米的细实线园，细实线水平直径和引出线及编号。详图的索引标志3）详图符号：直径为14毫米的粗实线园，细实线水平直径及编号。详图的标志标高符号标高是标注建筑物高度的一种尺寸形式。标高符号应以直角等腰三角形表示，用细实线绘制，一般以室内一层地坪高度为标高的相对零点位置，低于该点时前面要标上负号，高于该点时不加任何符号。需要注意的是：相对标高以米为单位，标注到小数点后三位。如标注位置不够，也可按照下图所示：指北针细实线园，直径24毫米，指针尾端宽3毫米。当采用更大直径园时，尾端宽应是直径的1/8。N内视符号内视符号((立面索引符号)为了表达室内立面在平面图中的位置，应在平面图上用内视符号内视符号注明视点位置、方向及立面编号。内视符号用直径8～12mm细实线圆圈加实心箭头和字母表示。箭头和字母所在的方向表示立面图的投影方向，同时相应字母也被作为对应立面图的编号。如箭头指向A方向的立面图被称之为A立面图，箭头指向B方向的立面图被称之为B立面相等。为表示室内立面在平面上的位置，应在平面图中用立面索引符号注明视点位置、方向及立面的编号。立面索引符号由直径为8—12mm的圆构成，以细实线绘制，并以等腰直角三角形为投影方向共同组成。圆内直线以细实线绘制，在立面索引符号的上半圆内用字母标识表示立面图的编号，下半部的数字为该立面图所在图纸的编号。三角形方向随立面投视方向而变，但圆中水平直线、数字及字母不变方向。装饰立面图——A向立面图34装饰立面图——B向立面图二、室内设计制图室内设计表现内容中的平面图、顶面图、立面图和详图即室内装饰施工图是设计者进行室内设计表达的深化阶段及最终阶段，更是指导室内装饰施工的重要依据。室内装饰施工图属于建筑装饰设计范围，在图样标题栏的图别中简称“装施”或“饰施”。一、平面图1、平面图的主要内容平面图主要表示...
