钢结构人行天桥施工方案一.(DOC) (2)VIP免费

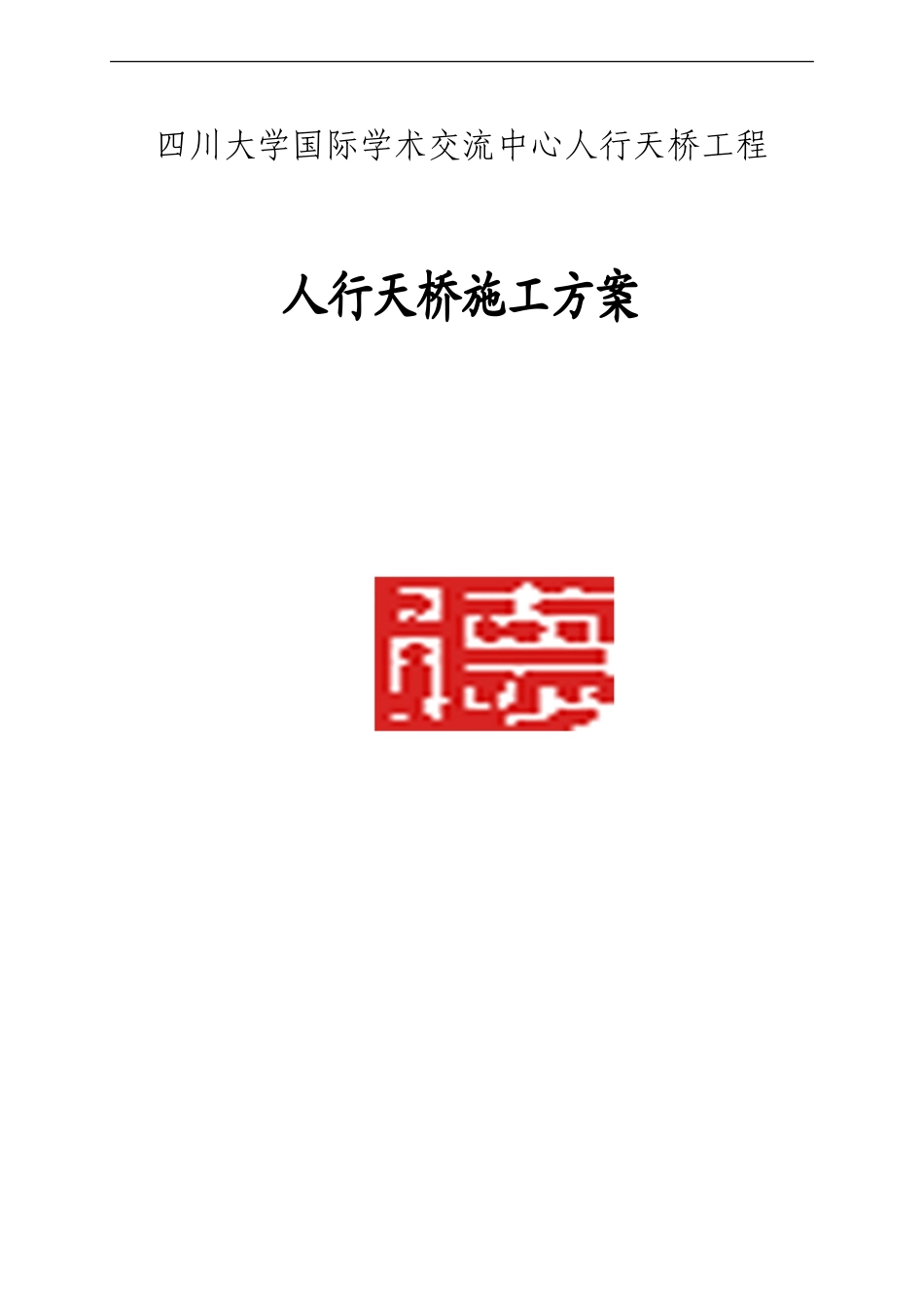

钢结构人行天桥施工方案一.(DOC) (2)_第1页
1/46

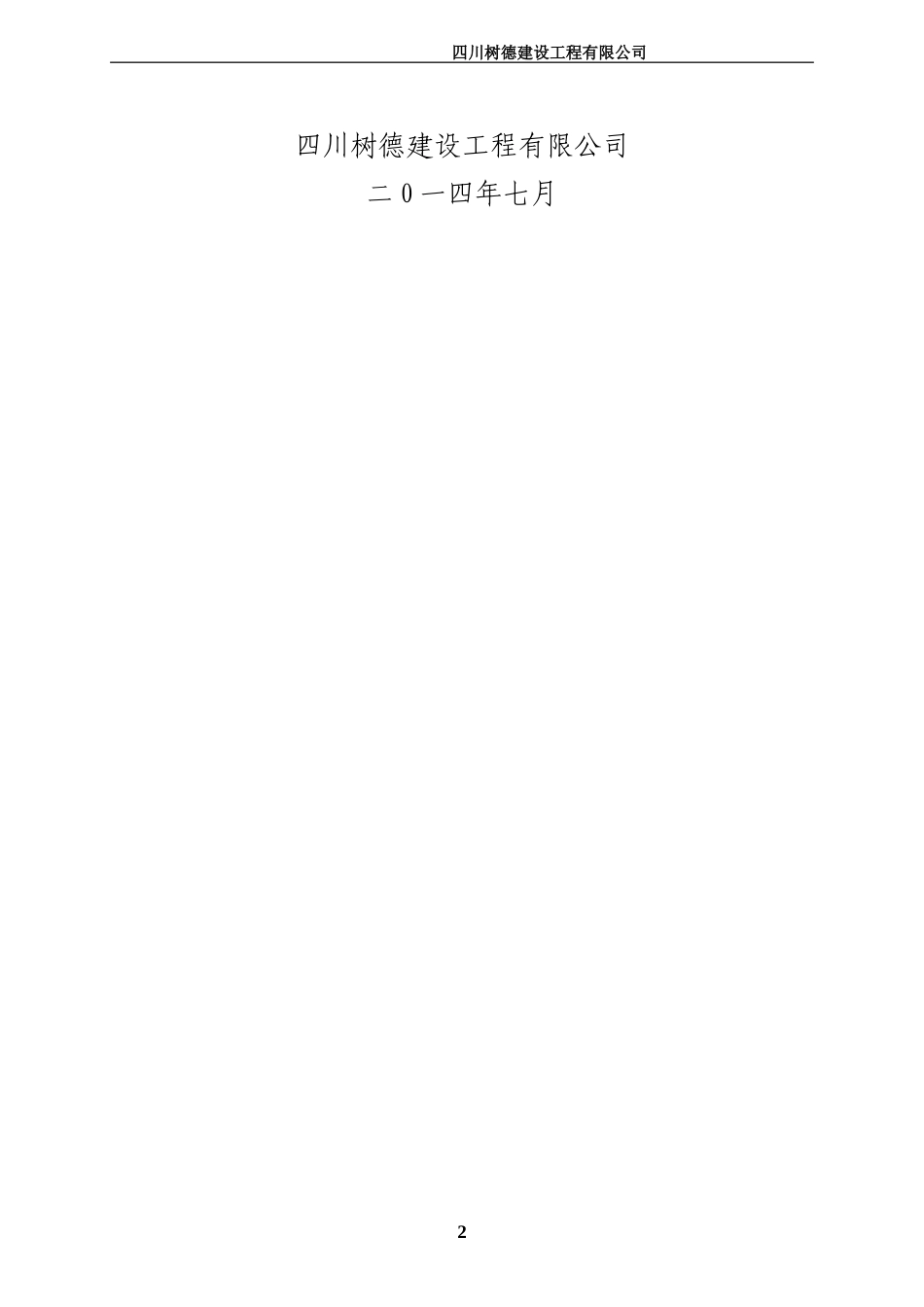

钢结构人行天桥施工方案一.(DOC) (2)_第2页
2/46

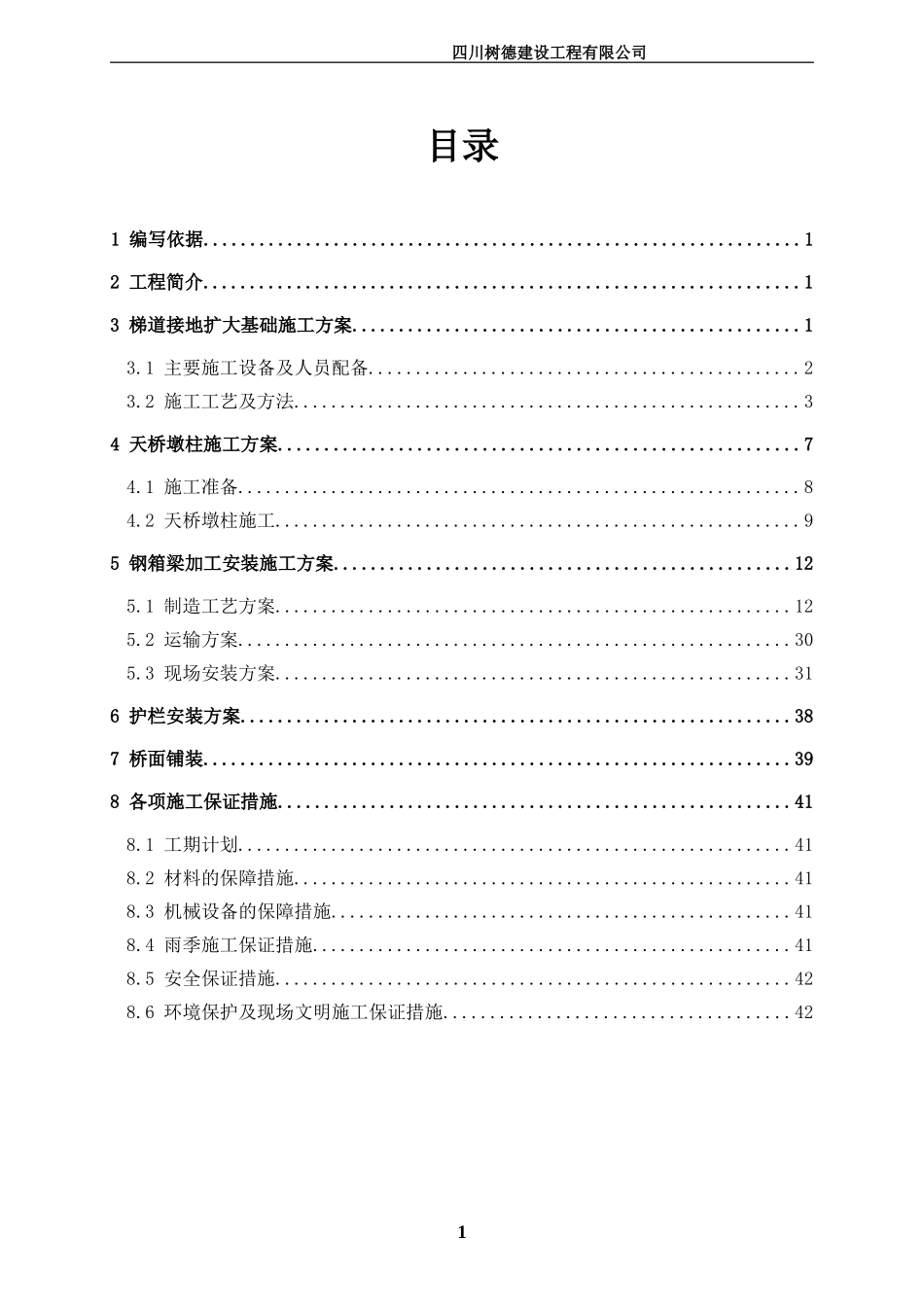

钢结构人行天桥施工方案一.(DOC) (2)_第3页
3/46
四川大学国际学术交流中心人行天桥工程人行天桥施工方案四川树德建设工程有限公司四川树德建设工程有限公司二0一四年七月2四川树德建设工程有限公司目录1编写依据................................................................12工程简介................................................................13梯道接地扩大基础施工方案................................................13.1主要施工设备及人员配备..............................................23.2施工工艺及方法......................................................34天桥墩柱施工方案........................................................74.1施工准备............................................................84.2天桥墩柱施工........................................................95钢箱梁加工安装施工方案.................................................125.1制造工艺方案.......................................................125.2运输方案...........................................................305.3现场安装方案.......................................................316护栏安装方案...........................................................387桥面铺装...............................................................398各项施工保证措施.......................................................418.1工期计划...........................................................418.2材料的保障措施.....................................................418.3机械设备的保障措施.................................................418.4雨季施工保证措施...................................................418.5安全保证措施.......................................................428.6环境保护及现场文明施工保证措施.....................................421四川树德建设工程有限公司人行天桥施工方案1编写依据1.1《公路桥涵施工技术规范》(JTJ041-2000)1.2《市政桥梁工程质量检验评定标准》(CJJ2-1990)1.3《施工图设计》1.4《总体施工组织设计》2工程简介本项目位于成都市武侯区科华北路与磨子街相交丁字路口处:现科华北路与磨子街路口南侧有人行天桥一座,该天桥建成于2010年2月,跨科华北路,位于科华北路与磨子街路口南侧,呈“Z”字型布置,主桥跨度为16m+16.2m的连续钢箱梁,梁体全长35.2m。原天桥上部为单箱单室钢箱梁,梁体全宽3m,梁高0.9m,等截面布置。采用梯步形式接地,坡度为1:2,东侧梯步为直线式,梯步宽为2.5m;西侧梯步位于路口渠化段,为折线式布置;梯步宽为3m,中心线长度为15.6m;该天桥桥墩为钢管混凝土结构,其中主桥中墩直径为60cm,主桥边墩为50cm,梯步墩直径为40cm。主桥基础均为人工挖孔桩基础,中支承桩直径为120cm,边支承及梯步桩直径为100cm。因该天桥对新建四川大学国际学术交流中心广场的整体景观破坏较大。为美化城市空间,提高广场景观效应,并保留路口现有交通功能,现将原天桥在保证所有构件及规格尺寸不变的情况下向北平行移动50.18m,位移至科华北路与磨子街路口北侧,避让至广场范围外。西侧梯步利用磨子街北侧路口转角落地,东侧梯步沿人行道引导人流至广场区域。天桥改建至路口北侧,呈“U”型布置。天桥主梁全长35.7m,跨度布置为16.2+16.0m。主桥梁体采用原梁高为0.9m的钢箱梁。2.25m(悬臂)+16.35m+25.6m+16.35m+2.25m(悬臂)。主桥钢梁采用薄壁闭合箱形截面连续梁,下部结构为0.6m钢管砼双柱桩。1四川树德建设工程有限公司3梯道接地扩大基础施工方案梯道接地基础采用明挖扩大基础,于基底设置0.5m厚的碎石垫层,基底持力层采用粉质粘土层,垫层采用C15混凝土,基础采用C30混凝土浇注;共计扩大基础2座。3.1主要施工设备及人员配备主要施工设备配置:序号设备名称规格及型号单位数量备注1砼搅拌运输车XZJ270GJ辆22钢筋弯曲机GTB7-40B套13钢筋切割机GQ40B-FB套14电焊机BX3-300台25全站...
