铝合金型材基础知识2012VIP免费

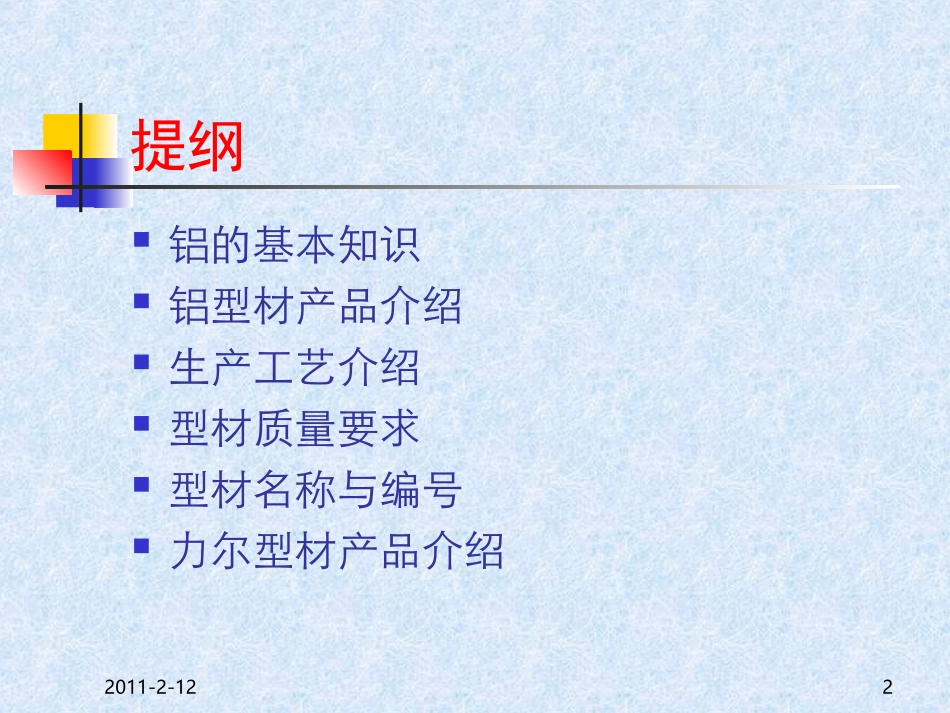

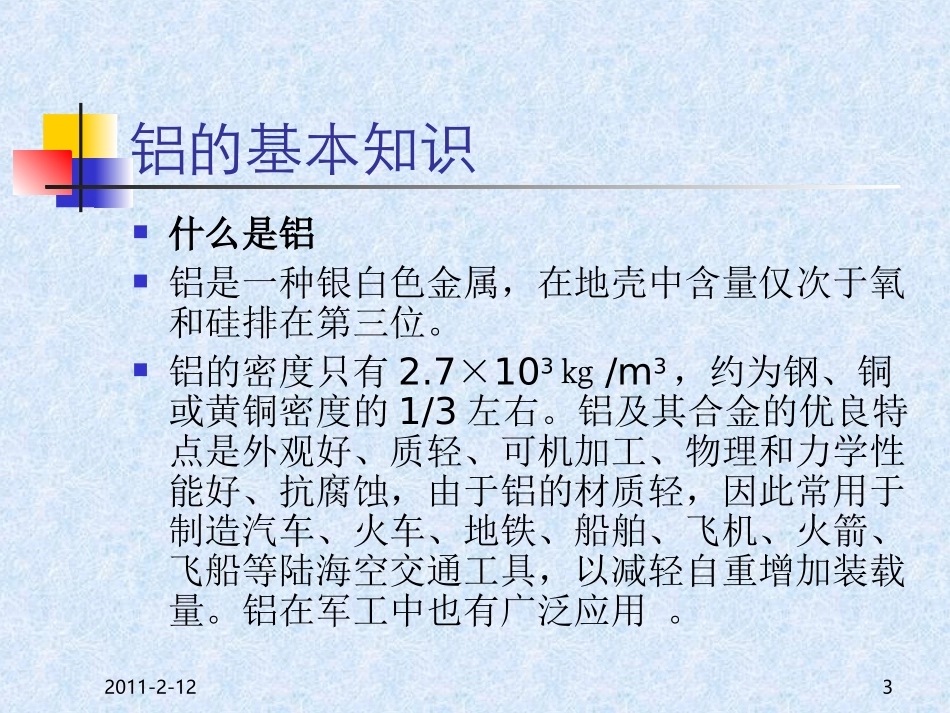

2011-2-121铝合金型材基础知识2011-2-122提纲铝的基本知识铝型材产品介绍生产工艺介绍型材质量要求型材名称与编号力尔型材产品介绍2011-2-123铝的基本知识什么是铝铝是一种银白色金属，在地壳中含量仅次于氧和硅排在第三位。铝的密度只有2.7×103㎏/m3，约为钢、铜或黄铜密度的1/3左右。铝及其合金的优良特点是外观好、质轻、可机加工、物理和力学性能好、抗腐蚀，由于铝的材质轻，因此常用于制造汽车、火车、地铁、船舶、飞机、火箭、飞船等陆海空交通工具，以减轻自重增加装载量。铝在军工中也有广泛应用。2011-2-124铝的基本知识铝的可塑性非常好。纯的铝很软，强度不大，有着良好的延展性，可拉成细丝和轧成箔片，具有良好的可机加工性。纯铝比较软，富有延展性，易于塑性成形。如果根据各种不同的用途，要求具有更高的强度和改善材料的组织和其他各种性能，可以在纯铝中添加各种合金元素，生产出满足各种性能和用途的铝合金。2011-2-125铝合金分类按性能和用途不同，可分为：工业纯铝（L）防锈铝（LF）硬铝（LY）超硬铝（LC）锻铝（LD）和特殊铝（LT）2011-2-126铝合金分类工业纯铝其加工性能好，导电性好，主要用于制作导电母线电线及热交换器。防锈铝防锈铝是热处理不可强化合金，只能通过冷加工来强化。常用的有LF2（5052）、LF4（5083）和LF21（3003），具有中等强度良好的塑性和抗蚀性。2011-2-127铝合金分类锻铝典型牌号有LD2-2（6070）、LD10（2014）、LD30（6061）、LD31（6063）。LD30和LD31具有中等强度，有良好的塑性和优良的可焊性、抗蚀性，无应力腐蚀裂倾向，可阳极氧化。适合作建筑装饰型材及各种需要良好耐蚀性要求的结构件、工业材。2011-2-128铝合金分类硬铝硬铝的强度高，典型牌号为LY12（2024）。该牌号的热挤压型材热处理后，其室温下的抗拉强度可达392MPa以上，有一定的耐热性，可用作150°C以下工作的零件。超硬铝典型牌号有LC4，亦称超高强度硬铝，挤压件室温下的抗拉强度不小于539MPa。主要用于航空工业，飞机结构中主要受力组件2011-2-129铝及铝合金国际牌号命名体系合金组别按下列主要合金元素划分1.纯铝1XXX组表示纯铝(其铝含量不小于99.00%),其最后两位数字表示最低铝百分含量众小数点后面的两位2.Cu(铜)2XXX3.Mn(锰)3XXX4.Si(硅)4XXX5.Mg(镁)5XXX6.Mg+Si(镁+硅)6XXX7.Zn(锌)7XXX8.其它元素8XXX9.备用组9XXX2011-2-1210变形铝合金的状态代号变形铝合金分为五种状态：FOHWTF自由加工状态适用于在成型过程中，对于加工硬化和热处理条件特殊要求的产品，该状态产品的力学性能不作规定O退火状态适用于经完全退火获得最低强度的加工产品H加工硬化状态适用于通过加工硬化提高强度的产品，产品在加工硬化后可经过（也可不经过）使强度有所降低的附加热处理。H代号后面跟有两位或三位阿拉伯数字。2011-2-1211变形铝合金的状态代号W固熔热处理状态一种不稳定状态，仅适用于经固溶热处理后，室温下自然时效的合金，该状态代号仅表示产品处于自然时效阶段T热处理状态(不同于F、O、H状态)适用于热处理后，经过（或不经过）加工硬化达到稳定的产品。T代号后面必须跟有一位或多位阿拉伯数字。2011-2-1212T热处理状态T0固溶热处理后，经自然时效再通过冷加工的状态。适用于经冷加工提高强度的产品T1由高温成型过程冷却，然后自然时效至基本稳定的状态。适用于由高温成型过程冷却后，不再进行冷加工（可进行矫直、矫平，但不影响力学性能极限）的产品。T2由高温成型过程冷却，经冷加工后自然时效至基本稳定的状态。适用于由高温成型过程冷却后，进行冷加工、或矫直、矫平以提高强度的产品2011-2-1213T热处理状态T3固溶热处理后进行冷加工，再经自然时效至基本稳定的状态。适用于在固溶热处理后，进行冷加工、或矫直、矫平以提高强度的产品。T4固溶热处理后自然时效至基本稳定的状态。适用于固溶热处理后，不在进行冷加工（可进行矫直、矫平，但不影响力学性能极限）的产品。T5由高温成型过程冷却，然后进行人工时效的状态。适用于由高...
