建筑构造第十九讲——坡屋面VIP免费

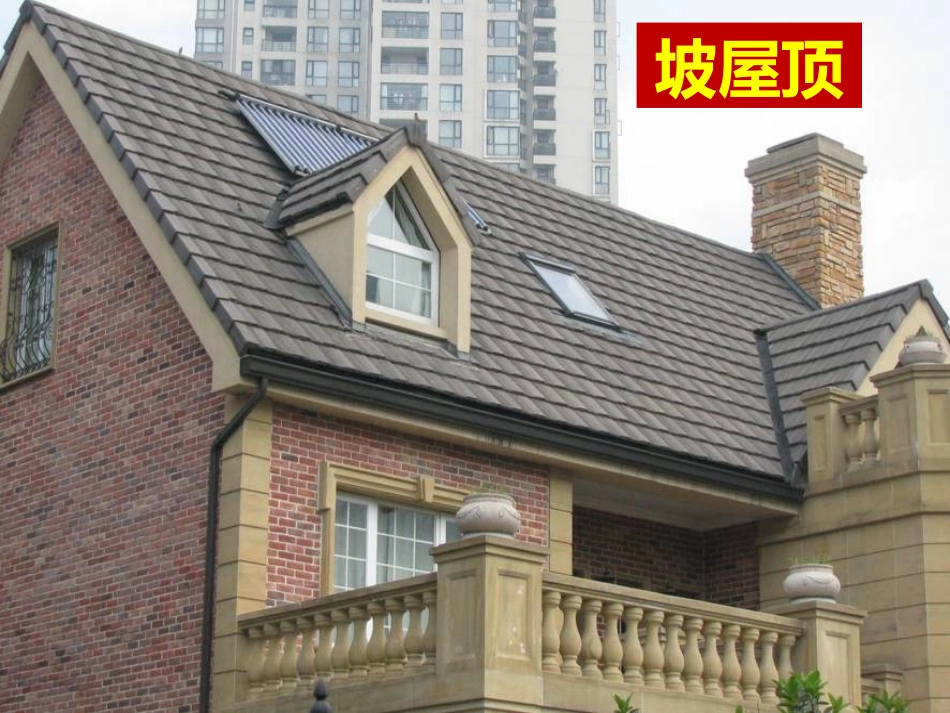

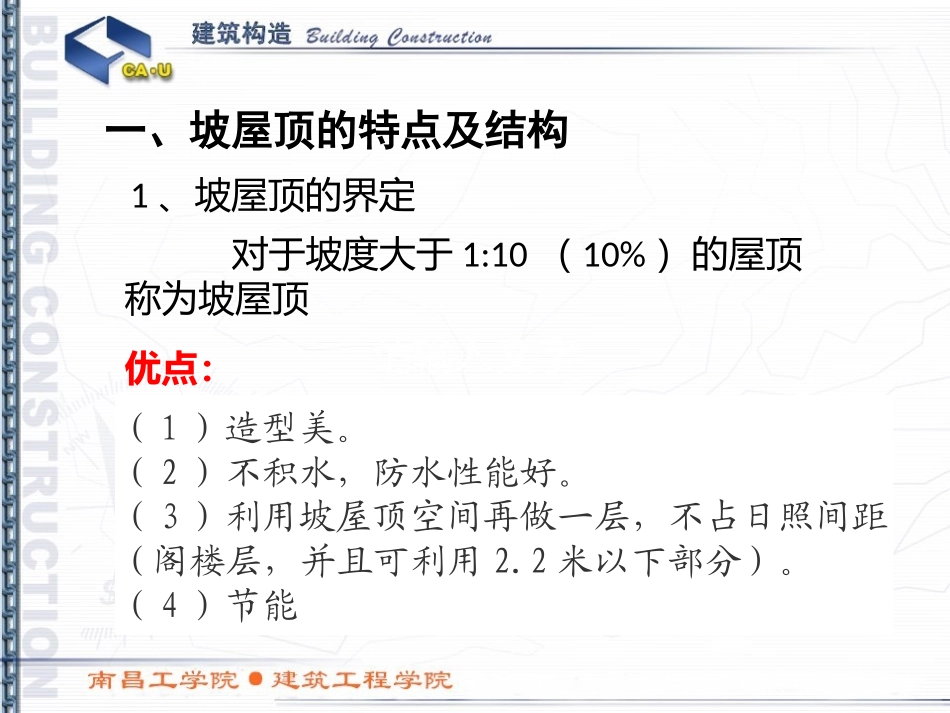

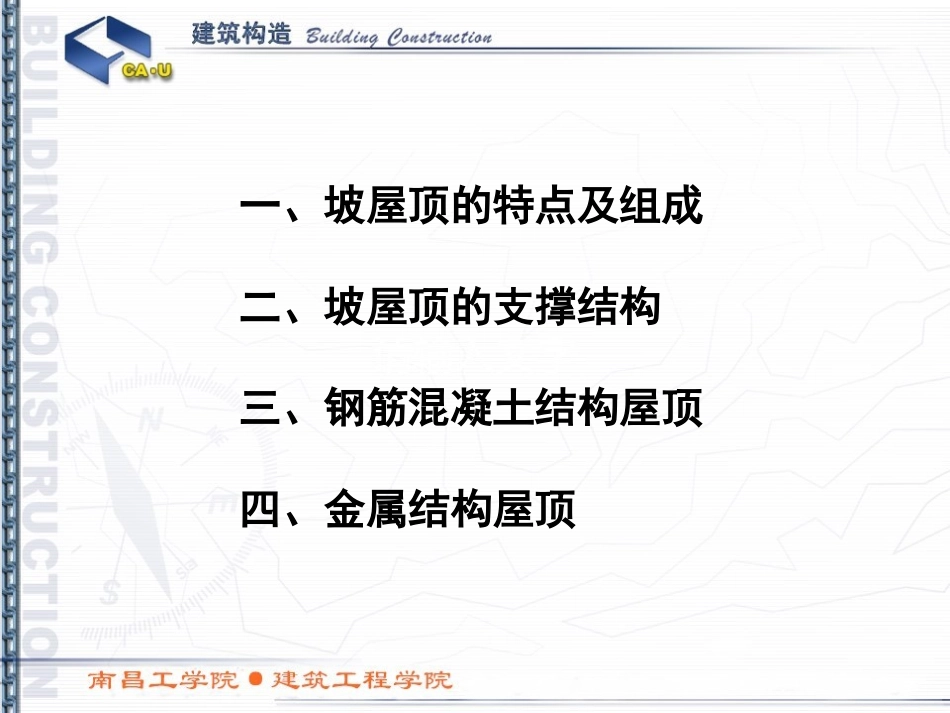

坡屋顶一、坡屋顶的特点及组成二、坡屋顶的支撑结构三、钢筋混凝土结构屋顶四、金属结构屋顶一、坡屋顶的特点及结构1、坡屋顶的界定对于坡度大于1:10（10%）的屋顶称为坡屋顶（1）造型美。（2）不积水，防水性能好。（3）利用坡屋顶空间再做一层，不占日照间距（阁楼层，并且可利用2.2米以下部分）。（4）节能优点：缺点：1.屋顶自重较大，造价高。2.屋顶面比较难利用。3.注意：一般来说坡屋顶应该坡度小于30度，否则自重太大，而且屋顶整体过大（主要指低层。高层的待考虑）。4.不便维修。（设备安装不方便）5.施工不方便2、坡屋顶的形式坡屋顶是一种沿用较久的屋面形式，种类繁多，多采用块状防水材料覆盖屋面，故屋面坡度较大，根据材料的不同坡度可取10%～50%，根据坡面组织的不同，坡屋顶形式主要有单坡、双坡及四坡、攒尖等。坡屋顶单坡双坡攒尖四坡坡屋顶形式——单坡屋顶双坡屋顶四坡屋顶攒尖屋顶3、坡屋顶的组成及各部分的作用坡屋顶一般由承重结构、屋面面层两部分组成，根据需要还有顶棚、保温层（1）承重结构主要承受屋面各种荷载并传到墙或柱上，一般有木结构、钢筋混凝土结构、钢结构等。（2）屋面是屋顶上的覆盖层，包括屋面盖料和基层。屋面材料有油毡瓦、石棉瓦、彩色钢板波形瓦、玻璃板、PC板（3）顶棚屋顶下面的遮盖部分，起遮蔽上部结构构件，使室内平整，改变空间形状及其保温隔热和装饰作用。（4）保温、隔热层起保温隔热作用，可设在屋面层或顶棚层。有檩体系（檩条和望板构成屋面基层）将各种小型屋面板直接放在檩条上，檩条支撑在屋架或者屋面梁上，屋架或者屋面梁放在柱子上（1）山墙支撑体系（硬山搁檩）（2）梁架支撑体系（3）屋架支撑体系无檩体系将大型屋面板直接放在山墙，屋架（屋面梁）上，屋架（屋面梁）放在柱子（或者墙）上，构成装配式坡屋顶结构就是屋面板，直接铺设在檩条上，起到封闭和支撑作用，主要用在木结构的坡屋面。在望板上可以直接铺设防水卷材二、坡屋顶的支撑结构有檩体系与无檩体系图示有檩体系的三种结构形式1、有檩体系坡屋顶的承重结构（一）承重结构类型有檩体系坡屋顶中常用的承重结构有山墙承重、屋架承重和梁架承重。（1）横墙承重是指按屋顶所要求的坡度，将横墙上部砌成三角形，在墙上直接搁置檩条来承受屋面重量的一种结构方式。这种承重方式又称横墙承重或硬山搁檩。横墙承重构造简单，施工方便、节约木材，有利于屋顶的防火和隔音，适用于开间为4.5m以内，尺寸较小的房间，如住宅。宿舍、旅馆等。2、屋架承重是指由一组杆件在同一平面内互相结合成整体屋架，在其上搁置檩条来承受屋面重量的一种结构方式。屋架承重可以形成较大的内部空间，多用于要求有较大空间的建筑，如食堂、教学楼等。3、梁架承重是我国的传统结构形式，用柱与梁形成的梁架支承檩条，并利用檩条及连系梁，是整个房间形成一个整体的骨架，墙只是起围护和分隔作用，民间传统建筑中多采用木柱、木梁、木枋构成的梁架结构。梁架系统坡屋顶这种有檩体系通常采用檩条或檩上架椽支撑屋面的体系。对木质构件来说，不用椽子时，檩条间距约为700～900mm；檩条上架设椽子时，檩条间距可适当放大至1000～1500mm。空间结构支承坡屋顶：大跨度建筑无檩体系将屋面板直接搁在山墙、屋架或屋面梁上，瓦主要起造型和装饰的作用三、钢筋混凝土结构屋顶钢筋混凝土坡屋顶分类预制装配式：装配式结构是在山墙、屋面梁或屋架上放置屋面板作为结构层，一般用于坡度较小的坡顶。现浇整体式：采用现浇的板式或梁板式结构，能形成较大的坡度。（一）钢筋混凝土平瓦屋面的构造（二）油毡瓦屋面平瓦平瓦由粘土浇结而成平瓦（一）钢筋混凝土平瓦屋面的构造平瓦有粘土平瓦和水泥平瓦。适宜排水坡度为20%～50%，坡度大于50%时需加强固定。1.屋面做法2.檐口构造3.屋脊和天沟4.斜屋顶窗1、屋面做法将钢筋混凝土板既作为结构层又作为屋面基层，上面盖瓦。瓦的铺设可以根据屋面坡度选用卧瓦或挂瓦。卧瓦：在屋面板上抹水泥砂浆或石灰砂浆将瓦粘结。挂瓦：坡度较大屋顶用挂瓦条（钢挂瓦条和木挂瓦条）挂瓦，构造做法是钢筋混凝土屋面板上用水泥钉钉挂瓦条...
