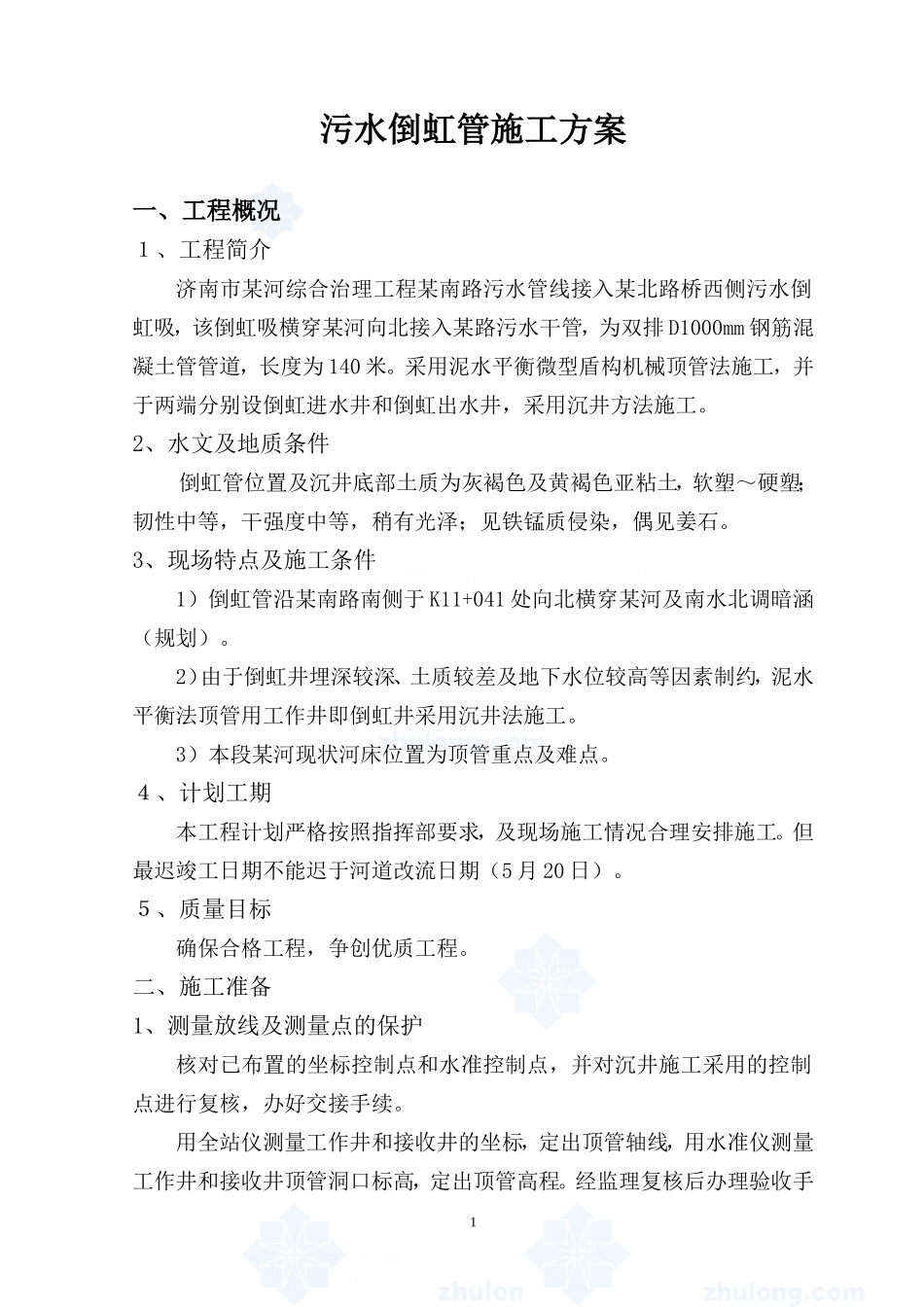

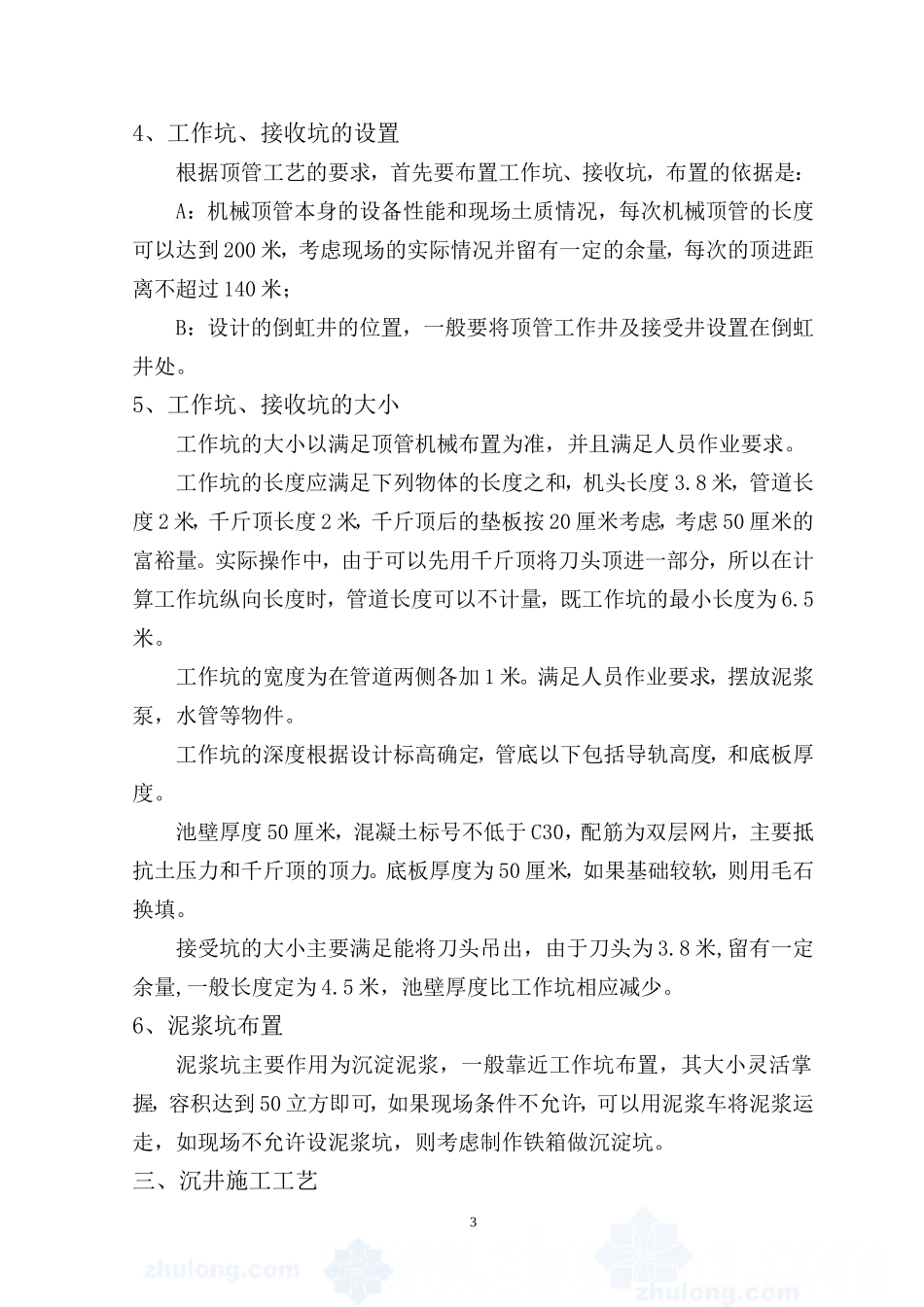

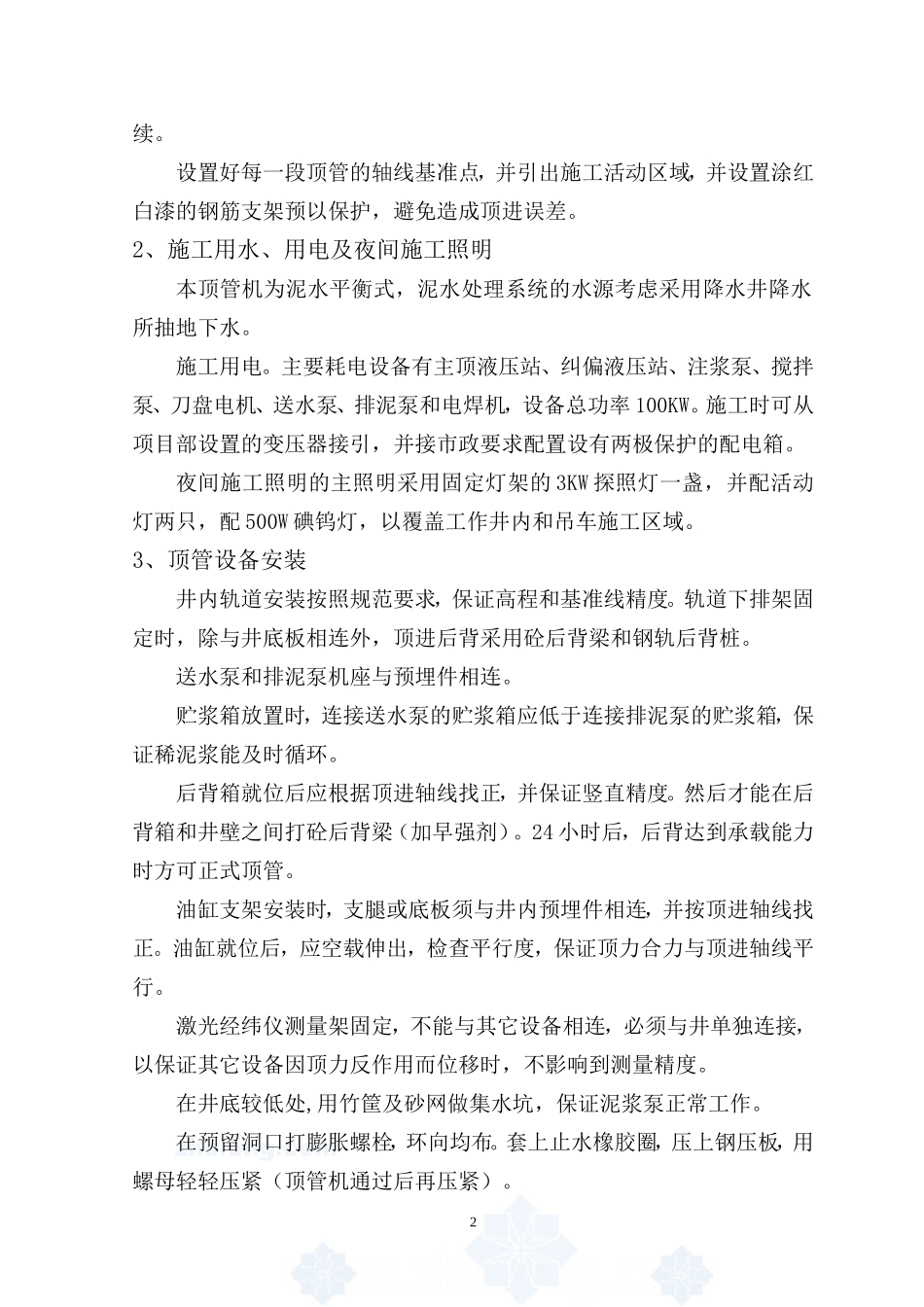

污水倒虹管施工方案一、工程概况１、工程简介济南市某河综合治理工程某南路污水管线接入某北路桥西侧污水倒虹吸，该倒虹吸横穿某河向北接入某路污水干管，为双排D1000mm钢筋混凝土管管道，长度为140米。采用泥水平衡微型盾构机械顶管法施工，并于两端分别设倒虹进水井和倒虹出水井，采用沉井方法施工。2、水文及地质条件倒虹管位置及沉井底部土质为灰褐色及黄褐色亚粘土，软塑～硬塑；韧性中等，干强度中等，稍有光泽；见铁锰质侵染，偶见姜石。3、现场特点及施工条件1）倒虹管沿某南路南侧于K11+041处向北横穿某河及南水北调暗涵（规划）。2）由于倒虹井埋深较深、土质较差及地下水位较高等因素制约，泥水平衡法顶管用工作井即倒虹井采用沉井法施工。3）本段某河现状河床位置为顶管重点及难点。４、计划工期本工程计划严格按照指挥部要求，及现场施工情况合理安排施工。但最迟竣工日期不能迟于河道改流日期（5月20日）。５、质量目标确保合格工程，争创优质工程。二、施工准备1、测量放线及测量点的保护核对已布置的坐标控制点和水准控制点，并对沉井施工采用的控制点进行复核，办好交接手续。用全站仪测量工作井和接收井的坐标，定出顶管轴线，用水准仪测量工作井和接收井顶管洞口标高，定出顶管高程。经监理复核后办理验收手1续。设置好每一段顶管的轴线基准点，并引出施工活动区域，并设置涂红白漆的钢筋支架预以保护，避免造成顶进误差。2、施工用水、用电及夜间施工照明本顶管机为泥水平衡式，泥水处理系统的水源考虑采用降水井降水所抽地下水。施工用电。主要耗电设备有主顶液压站、纠偏液压站、注浆泵、搅拌泵、刀盘电机、送水泵、排泥泵和电焊机，设备总功率100KW。施工时可从项目部设置的变压器接引，并接市政要求配置设有两极保护的配电箱。夜间施工照明的主照明采用固定灯架的3KW探照灯一盏，并配活动灯两只，配500W碘钨灯，以覆盖工作井内和吊车施工区域。3、顶管设备安装井内轨道安装按照规范要求，保证高程和基准线精度。轨道下排架固定时，除与井底板相连外，顶进后背采用砼后背梁和钢轨后背桩。送水泵和排泥泵机座与预埋件相连。贮浆箱放置时，连接送水泵的贮浆箱应低于连接排泥泵的贮浆箱，保证稀泥浆能及时循环。后背箱就位后应根据顶进轴线找正，并保证竖直精度。然后才能在后背箱和井壁之间打砼后背梁（加早强剂）。24小时后，后背达到承载能力时方可正式顶管。油缸支架安装时，支腿或底板须与井内预埋件相连，并按顶进轴线找正。油缸就位后，应空载伸出，检查平行度，保证顶力合力与顶进轴线平行。激光经纬仪测量架固定，不能与其它设备相连，必须与井单独连接，以保证其它设备因顶力反作用而位移时，不影响到测量精度。在井底较低处,用竹筐及砂网做集水坑，保证泥浆泵正常工作。在预留洞口打膨胀螺栓，环向均布。套上止水橡胶圈，压上钢压板，用螺母轻轻压紧（顶管机通过后再压紧）。24、工作坑、接收坑的设置根据顶管工艺的要求，首先要布置工作坑、接收坑，布置的依据是：A：机械顶管本身的设备性能和现场土质情况，每次机械顶管的长度可以达到200米，考虑现场的实际情况并留有一定的余量，每次的顶进距离不超过140米；B：设计的倒虹井的位置，一般要将顶管工作井及接受井设置在倒虹井处。5、工作坑、接收坑的大小工作坑的大小以满足顶管机械布置为准，并且满足人员作业要求。工作坑的长度应满足下列物体的长度之和，机头长度3.8米，管道长度2米，千斤顶长度2米，千斤顶后的垫板按20厘米考虑，考虑50厘米的富裕量。实际操作中，由于可以先用千斤顶将刀头顶进一部分，所以在计算工作坑纵向长度时，管道长度可以不计量，既工作坑的最小长度为6.5米。工作坑的宽度为在管道两侧各加1米。满足人员作业要求，摆放泥浆泵，水管等物件。工作坑的深度根据设计标高确定，管底以下包括导轨高度，和底板厚度。池壁厚度50厘米，混凝土标号不低于C30，配筋为双层网片，主要抵抗土压力和千斤顶的顶力。底板厚度为50厘米，如果基础较软，则用毛石换填。接受坑的大小主要满足能将刀头吊出，由于刀头为3.8米,留有一定余量,一般长度定为4.5米，池壁厚度比工作坑相应减少。6、...
