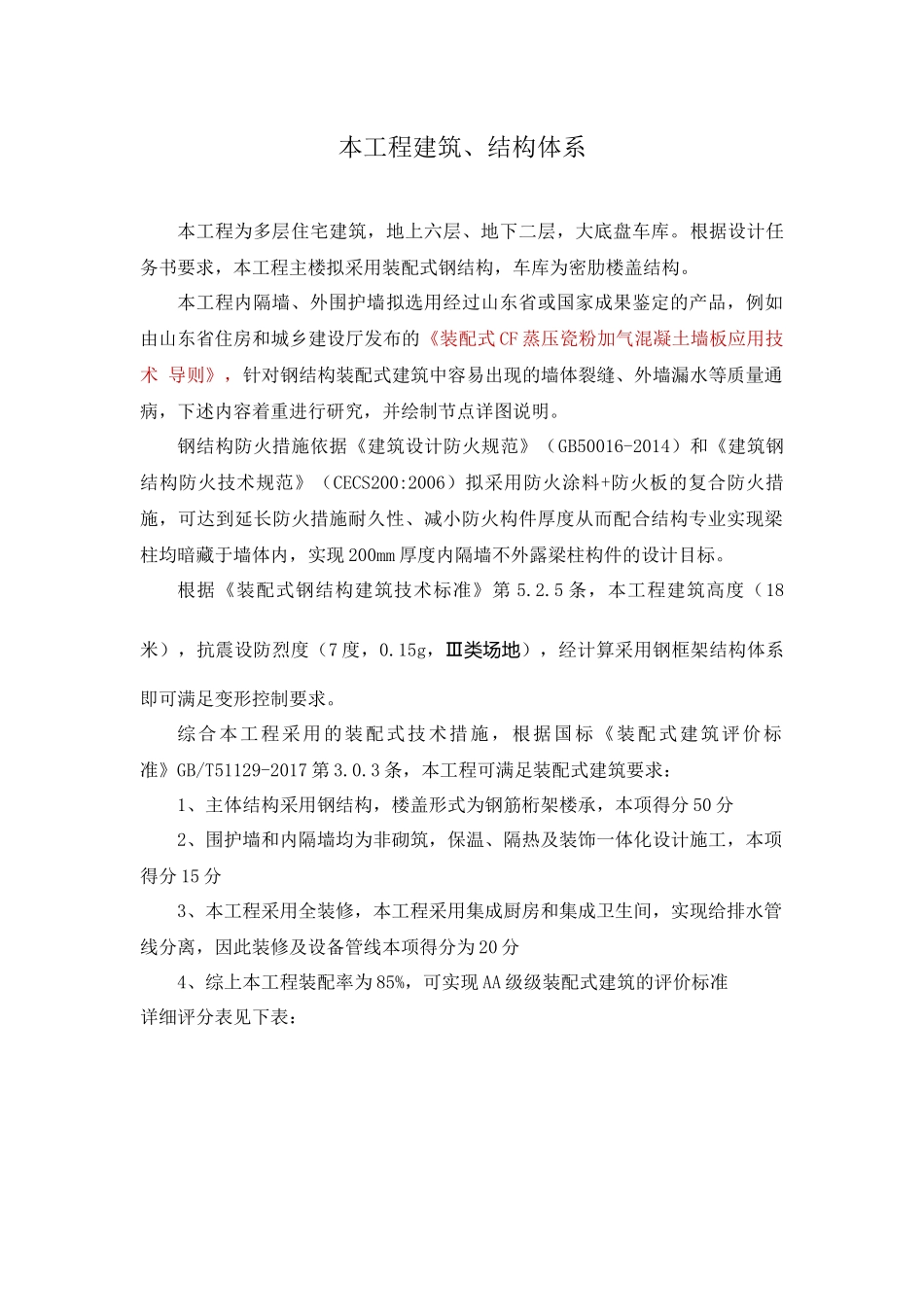

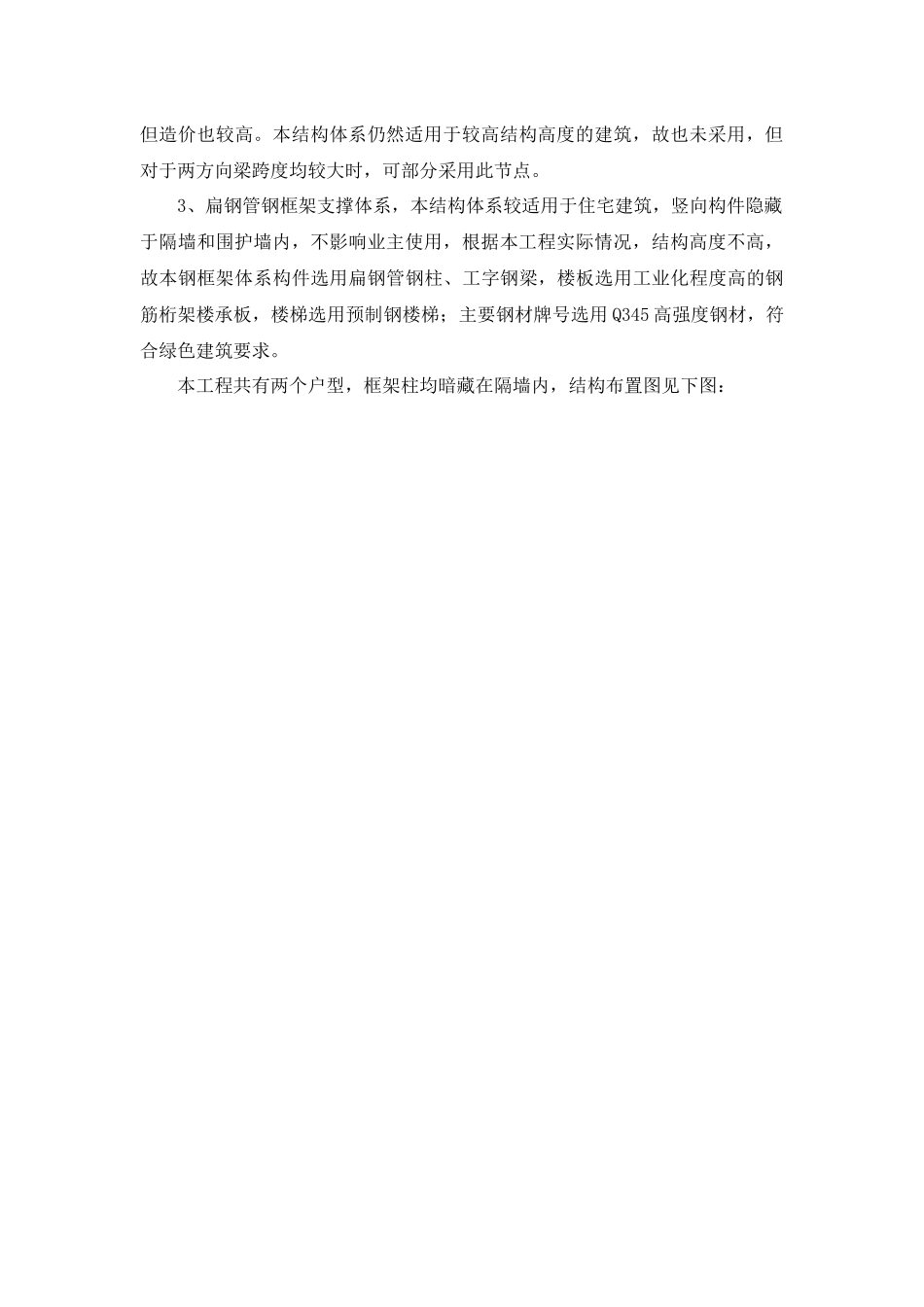

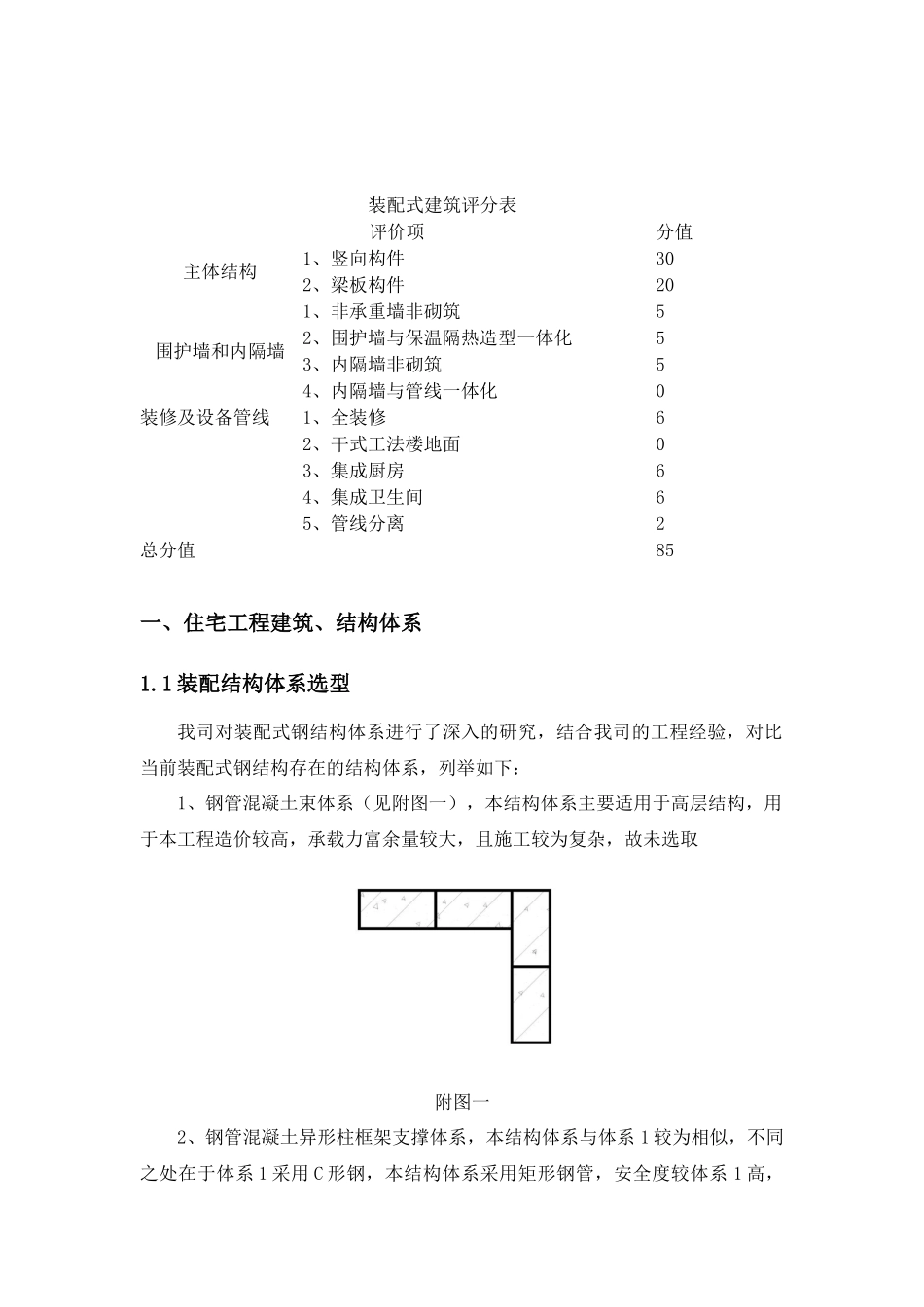

本工程建筑、结构体系本工程为多层住宅建筑，地上六层、地下二层，大底盘车库。根据设计任务书要求，本工程主楼拟采用装配式钢结构，车库为密肋楼盖结构。本工程内隔墙、外围护墙拟选用经过山东省或国家成果鉴定的产品，例如由山东省住房和城乡建设厅发布的《装配式CF蒸压瓷粉加气混凝土墙板应用技术导则》，针对钢结构装配式建筑中容易出现的墙体裂缝、外墙漏水等质量通病，下述内容着重进行研究，并绘制节点详图说明。钢结构防火措施依据《建筑设计防火规范》（GB50016-2014）和《建筑钢结构防火技术规范》（CECS200:2006）拟采用防火涂料+防火板的复合防火措施，可达到延长防火措施耐久性、减小防火构件厚度从而配合结构专业实现梁柱均暗藏于墙体内，实现200mm厚度内隔墙不外露梁柱构件的设计目标。根据《装配式钢结构建筑技术标准》第5.2.5条，本工程建筑高度（18米），抗震设防烈度（7度，0.15g，Ⅲ类场地），经计算采用钢框架结构体系即可满足变形控制要求。综合本工程采用的装配式技术措施，根据国标《装配式建筑评价标准》GB/T51129-2017第3.0.3条，本工程可满足装配式建筑要求：1、主体结构采用钢结构，楼盖形式为钢筋桁架楼承，本项得分50分2、围护墙和内隔墙均为非砌筑，保温、隔热及装饰一体化设计施工，本项得分15分3、本工程采用全装修，本工程采用集成厨房和集成卫生间，实现给排水管线分离，因此装修及设备管线本项得分为20分4、综上本工程装配率为85%，可实现AA级级装配式建筑的评价标准详细评分表见下表：装配式建筑评分表评价项分值主体结构1、竖向构件302、梁板构件20围护墙和内隔墙1、非承重墙非砌筑52、围护墙与保温隔热造型一体化53、内隔墙非砌筑54、内隔墙与管线一体化0装修及设备管线1、全装修62、干式工法楼地面03、集成厨房64、集成卫生间65、管线分离2总分值85一、住宅工程建筑、结构体系1.1装配结构体系选型我司对装配式钢结构体系进行了深入的研究，结合我司的工程经验，对比当前装配式钢结构存在的结构体系，列举如下：1、钢管混凝土束体系（见附图一），本结构体系主要适用于高层结构，用于本工程造价较高，承载力富余量较大，且施工较为复杂，故未选取附图一2、钢管混凝土异形柱框架支撑体系，本结构体系与体系1较为相似，不同之处在于体系1采用C形钢，本结构体系采用矩形钢管，安全度较体系1高，但造价也较高。本结构体系仍然适用于较高结构高度的建筑，故也未采用，但对于两方向梁跨度均较大时，可部分采用此节点。3、扁钢管钢框架支撑体系，本结构体系较适用于住宅建筑，竖向构件隐藏于隔墙和围护墙内，不影响业主使用，根据本工程实际情况，结构高度不高，故本钢框架体系构件选用扁钢管钢柱、工字钢梁，楼板选用工业化程度高的钢筋桁架楼承板，楼梯选用预制钢楼梯；主要钢材牌号选用Q345高强度钢材，符合绿色建筑要求。本工程共有两个户型，框架柱均暗藏在隔墙内，结构布置图见下图：因本工程以住宅为主，各类结构构件均不得外露，因此采用扁钢管柱和窄钢梁，均暗藏于围护墙与内隔墙，各房间均无结构构件外露。梁柱节点按照国家规范《钢结构设计规范》（GB50017-2003）验算，本规范为国家标准，节点形式成熟、安全、可靠。主要计算结果见下表。详细计算指标见附录一。梁柱节点形式、梁梁节点形式、梁与隔墙节点见下述详图：结构计算指标表基本周期T11.2539T20.9891T30.9884周期比0.790位移角X向1/298Y向1/403剪重比X向7.04%Y向8.58%单位面积质量（吨/平方米）1.15吨钢柱在地下室部分需做成钢骨混凝土柱，梁柱节点详图见下图：1.2装配式建筑围护系统针对装配式墙板容易出现裂缝，外围护墙易渗水的质量通病，对选用的装配式围护系统提出以下技术要求：1.2.1保温隔热要求建筑上考虑传热的出发点有两个：一个是保温，主要针对严寒地区、寒冷地区、夏热冬冷地区；另一个是隔热，主要针对夏热冬暖地区和夏热冬冷地区。保温和隔热都是为了提高建筑环境的热舒适度，落脚点均为提高围护结构的热阻，即降低其传热系数。聊城位于寒冷地区，但我国气候特点为夏季普遍高温，因此为满足节能、保温隔热要求，须确定建筑围护结构合理的热工性能参数。1.2.2防...
