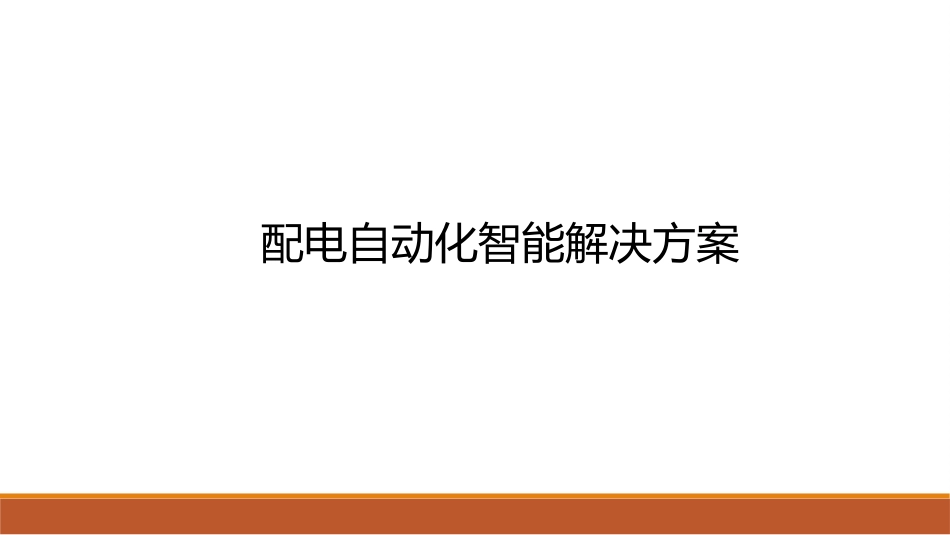

配电自动化智能解决方案VIP专享VIP免费

配电自动化智能解决方案目录1、科陆电子配电自动化概述2、配电自动化智能终端3、智能解决方案4、高压计量科陆电子配电自动化系统科陆电子的配电自动化二次智能设备DTUFTUTTU看门狗故障指示器智能单元关注配网关键指标年平均停电小时数综合线损6.25%?我国：7h日本：6min美国：98min科陆电子以智能化和高精度测量助力配网大幅度提高供电可靠性和降低综合线损提供智能化解决方案智能识别故障和精确定位智能隔离故障点快速恢复供电实时监测线损实现客户价值配电自动化存在的问题过分依靠全网通信系统不考虑综合线损多次重合闸对电网冲击保护定值配合难二次设备选型复杂设备防护等级不高科陆电子的解决之道智能终端和局部通信线损在线监测重合闸冲击大幅度减少保护定值配合简单智能终端只有一种型号IP65目录1、科陆电子配电自动化概述2、配电自动化智能终端3、智能解决方案4、高压计量智能配电终端馈线终端CL7613智能FTU馈线终端CL7613智能FTU站所终端CL7612智能DTU站所终端CL7612智能DTU配变终端CL760智能TTU配变终端CL760智能TTU分段型FTU分段型FTU分界型FTU分界型FTU故障指示器故障指示器集中监控DTU集中监控DTU集中保护DTU集中保护DTUIEC61850DTUIEC61850DTU配电测控终端配电测控终端负控终端负控终端严格的资质保证DTUFTU故障指示器●多CPU●双以太网●16位ADC智能配电终端特点YKSTM32103ZCA/DUART1YX蓝牙、RS232调试口、人机显示UART0通信DSP(BF518)16C25544个通讯串口2个以太网口A/DA/DA/D●支持101、104、DNP等规约●支持IEC61850、IEC61970标准可提供MMS报文和GOOSE报文●支持蓝牙通信（维护或PDA操作）智能配电终端特点●电流电压0.2级有功功率0.5级无功功率1.0级●SOE分辨率1ms●工作温度-40℃～80℃EMC4IP56智能配电终端特点●积木式模块设计●自诊断至芯片级●大容量存储智能配电终端特点●集中保护●高速故障检测●电池智能管理智能配电终端特点CL7613智能FTU（用于柱上开关）通过配置设定为：电流型电压时间型电流电压型智能型分界型选配选配：保护功能重合闸小电流接地选线CL7612智能DTU（用于环网柜）●适应4、6、8回路●智能后备电源管理●2路100M以太网4路串口通信蓝牙通信●选配集中保护●电池智能管理●高精度：U/I：0.2级P：0.5级Q：1.0级●适应12、14、16回路6U/64I/6DC108DI/36DO智能后备电源管理●4路100M以太网8路串口通信蓝牙通信●支持1588对时●选配集中保护●支持IEC61850CL7612智能DTU（用于开闭所）安装方式●户内壁挂式●户内组屏故障指示器目录1、科陆电子配电自动化概述2、配电自动化智能终端3、智能解决方案4、高压计量电缆线路配电自动化智能解决方案光纤智能DTU自己可以识别各种故障并精确定位，根据故障电流大小和故障性质决定是否跳闸，根据精确定位自动隔离故障，快速恢复供电。智能DTU根据精确电能计量对本柜电能进行电能平衡计算，与相邻DTU交互数据后，进行线损监测。63.5%64.1%63.71%17.5%电能平衡线损分支线路故障处理光纤1、下列故障时分支负荷开关直接跳闸切除（允许范围内）用户变低压侧短路或接地引起10KV侧过流时；10KV馈线单相接地时（中性点经电阻接地系统）长时间过负荷2、10KV馈线短路时，变电站断路器跳闸。3、线路失电后，DTU切除分支负荷开关，变电站一次重合闸即无冲击恢复供电。保护跳闸重合闸环网柜母线短路故障处理光纤1、故障瞬间DTU依据母线保护判据识别是母线短路故障，并“告知”相邻DTU；2、变电站断路器跳闸；3、DTU在停电后，跳开两个握手开关，隔离故障；4、变电站一次重合闸，无冲击恢复供电；5、“知道”左侧母线故障；6、闭锁本环网柜左侧握手开关的合闸操作。保护跳闸重合闸电缆线路单相接地故障处理光纤1、DTU没有检测到故障电流，告诉邻居；2、知道邻居有零序电流；3、故障定位，跳握手开关。4、“知道”左侧发生接地故障，并已经隔离；5、自动合握手开关，恢复左侧环网柜供电。1、DTU检测到零序电流，告知邻居；2、知道邻居没有检测到零序电流；3、定位故障，跳握手开关，主动隔离故障。接地告警电缆线路短路故障处理光纤1、DTU没有检测到故障电...
