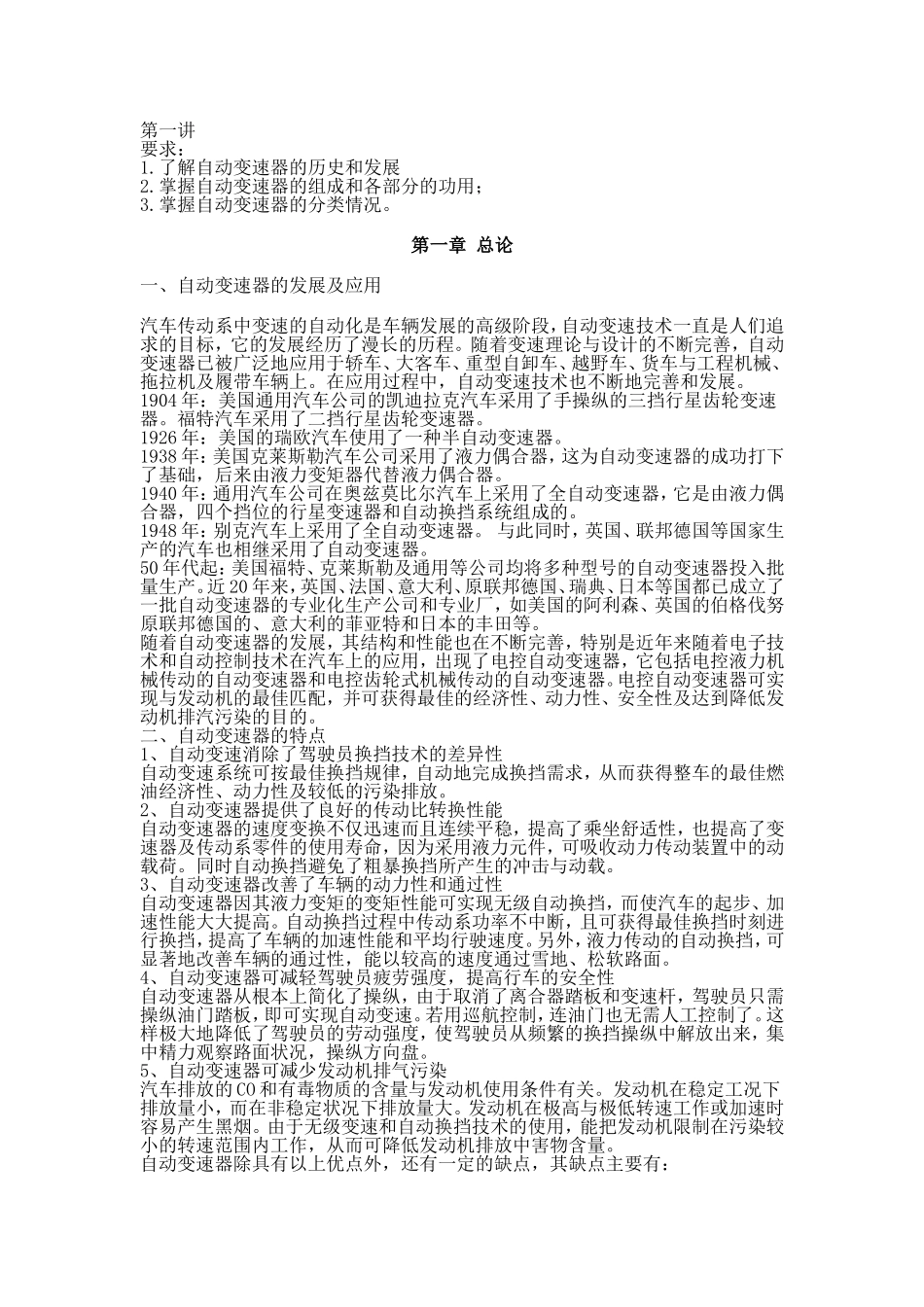

第一讲要求：1.了解自动变速器的历史和发展2.掌握自动变速器的组成和各部分的功用；3.掌握自动变速器的分类情况。第一章总论一、自动变速器的发展及应用汽车传动系中变速的自动化是车辆发展的高级阶段，自动变速技术一直是人们追求的目标，它的发展经历了漫长的历程。随着变速理论与设计的不断完善，自动变速器已被广泛地应用于轿车、大客车、重型自卸车、越野车、货车与工程机械、拖拉机及履带车辆上。在应用过程中，自动变速技术也不断地完善和发展。1904年：美国通用汽车公司的凯迪拉克汽车采用了手操纵的三挡行星齿轮变速器。福特汽车采用了二挡行星齿轮变速器。1926年：美国的瑞欧汽车使用了一种半自动变速器。1938年：美国克莱斯勒汽车公司采用了液力偶合器，这为自动变速器的成功打下了基础，后来由液力变矩器代替液力偶合器。1940年：通用汽车公司在奥兹莫比尔汽车上采用了全自动变速器，它是由液力偶合器，四个挡位的行星变速器和自动换挡系统组成的。1948年：别克汽车上采用了全自动变速器。与此同时，英国、联邦德国等国家生产的汽车也相继采用了自动变速器。50年代起：美国福特、克莱斯勒及通用等公司均将多种型号的自动变速器投入批量生产。近20年来，英国、法国、意大利、原联邦德国、瑞典、日本等国都已成立了一批自动变速器的专业化生产公司和专业厂，如美国的阿利森、英国的伯格伐努原联邦德国的、意大利的菲亚特和日本的丰田等。随着自动变速器的发展，其结构和性能也在不断完善，特别是近年来随着电子技术和自动控制技术在汽车上的应用，出现了电控自动变速器，它包括电控液力机械传动的自动变速器和电控齿轮式机械传动的自动变速器。电控自动变速器可实现与发动机的最佳匹配，并可获得最佳的经济性、动力性、安全性及达到降低发动机排汽污染的目的。二、自动变速器的特点1、自动变速消除了驾驶员换挡技术的差异性自动变速系统可按最佳换挡规律，自动地完成换挡需求，从而获得整车的最佳燃油经济性、动力性及较低的污染排放。2、自动变速器提供了良好的传动比转换性能自动变速器的速度变换不仅迅速而且连续平稳，提高了乘坐舒适性，也提高了变速器及传动系零件的使用寿命，因为采用液力元件，可吸收动力传动装置中的动载荷。同时自动换挡避免了粗暴换挡所产生的冲击与动载。3、自动变速器改善了车辆的动力性和通过性自动变速器因其液力变矩的变矩性能可实现无级自动换挡，而使汽车的起步、加速性能大大提高。自动换挡过程中传动系功率不中断，且可获得最佳换挡时刻进行换挡，提高了车辆的加速性能和平均行驶速度。另外，液力传动的自动换挡，可显著地改善车辆的通过性，能以较高的速度通过雪地、松软路面。4、自动变速器可减轻驾驶员疲劳强度，提高行车的安全性自动变速器从根本上简化了操纵，由于取消了离合器踏板和变速杆，驾驶员只需操纵油门踏板，即可实现自动变速。若用巡航控制，连油门也无需人工控制了。这样极大地降低了驾驶员的劳动强度，使驾驶员从频繁的换挡操纵中解放出来，集中精力观察路面状况，操纵方向盘。5、自动变速器可减少发动机排气污染汽车排放的CO和有毒物质的含量与发动机使用条件有关。发动机在稳定工况下排放量小，而在非稳定状况下排放量大。发动机在极高与极低转速工作或加速时容易产生黑烟。由于无级变速和自动换挡技术的使用，能把发动机限制在污染较小的转速范围内工作，从而可降低发动机排放中害物含量。自动变速器除具有以上优点外，还有一定的缺点，其缺点主要有：(1)较手动变速器，自动变速器结构复杂，制造精度要求高，加工量大，制造难度大，成本高。(2)传动效率低。一般液力传动效率最高可达80%，比机械传动效率低8%12%，但从整车效率看，通过采用与发动机的最佳匹配，遵循最佳换挡规律，并采用变矩器的锁止，增加机械挡数与采用超速换挡装置，可使其机械效率达到手动变速器的水平。(3)由于自动变速器结构复杂，相应的维修技术也较复杂。要求有专门的维修人员，具有较高的修理水平和故障检查分析的能力。第一节自动变速器的组成和各部分功用一、自动变速器的组成如图所示，自动变速器主要由液力传动装置、机械传动装置、...
