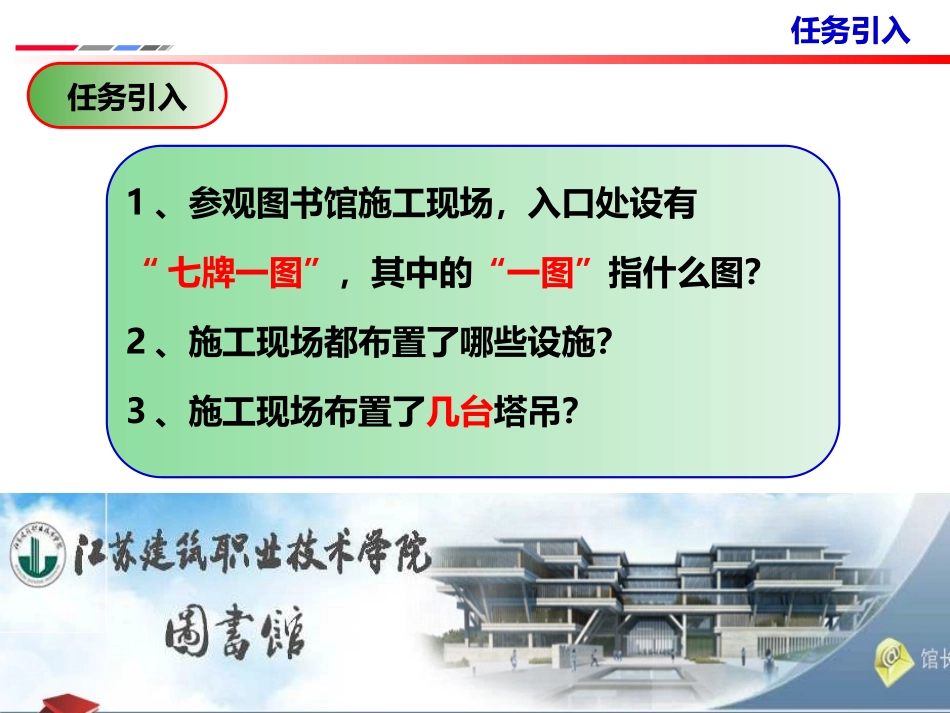

土木工程施工课程名称：建筑工程施工准备授课内容：施工平面图设计—塔吊布置授课教师：安沁丽单位：建筑工程技术学院土木工程施工知识目标:掌握塔吊的布置素质目标:培养学生理论联系实际解决现场问题的能力教学难点：塔吊的定位施工平面图设计之——塔吊布置内容综述土木工程施工任务引入1、参观图书馆施工现场，入口处设有“七牌一图”，其中的“一图”指什么图？2、施工现场都布置了哪些设施？3、施工现场布置了几台塔吊？任务引入土木工程施工模板堆放区钢筋加工棚钢筋堆场混凝土搅拌机砂石堆场生活区江苏建筑职业技术学院图书馆施工现场平面图布置图办公区施工道路围墙塔吊利亚楼教三楼场外道路八一广场场外道路场外道路任务引入施工道路施工道路灭火器材钢筋料场入口图书馆土木工程施工知识学习施工平面图设计之——塔吊布置垂直运输设备的位置直接影响搅拌站、加工厂及各种材料、构件的堆场和仓库等位置和道路、临时设施及水、电管线的布置等。因此，它是施工现场全局的中心环节，应首先确定。土木工程施工塔式起重机是在整个建筑工程施工中对施工进度影响比较大的大型设备，如果该设备被利用得当，将大大提高整个工程的施工效率。而影响其使用效率的一个重要环节就是塔式起重机的定位。垂直运输设备有哪些？塔吊塔吊龙门架龙门架井字架井字架施工电梯施工电梯知识学习土木工程施工一、附着式塔式起重机在建筑物外部布置，塔身借助顶升系统向上接高，每隔14～20m采用附着式支架装置,将塔身固定在建筑物上。适用于与塔身高度适应的多高层建筑施工。知识学习土木工程施工知识学习二、塔吊的选用1、型号的确定：三要素：起重量、起重高度、回转半径起重量起重高度回转半径一次性起吊材料或构件的重量建筑物的高度+构件的高度+索具的高度+施工的安全距离建筑物的平面形状及塔吊的位置日作业最高峰时塔吊的使用频率以及周转材料和施工用料的使用速度来确定2、数量的确定：土木工程施工建筑工程施工准备影响塔吊定位的因素：覆盖范围、塔身与建筑物的距离、群塔施工、高压线、方便安拆、塔身与地下室结构的关系、塔机附墙的位置、塔机通视良好等。三、塔吊的定位知识学习土木工程施工拟建建筑建筑工程施工准备1、尽量覆盖施工区域三、塔吊的定位应使塔机的起重臂尽可能覆盖整个作业场地，减少盲区，避免二次搬运，提高机械使用效率。充分考虑材料堆场、仓库、施工道路、搅拌机等机械。ABC拟建建筑ABC（a）（b）布置一台知识学习土木工程施工拟建建筑建筑工程施工准备1、尽量覆盖施工区域三、塔吊的定位应使塔机的起重臂尽可能覆盖整个作业场地，减少盲区，避免二次搬运，提高机械使用效率。充分考虑材料堆场、仓库、施工道路、搅拌机等机械。ABCC拟建建筑ABC布置2台（a）（b）知识学习土木工程施工建筑工程施工准备≥0.6m拟建建筑物2、塔身与建筑物的安全距离三、塔吊的定位塔机应与建筑物保持一定的安全距离。定位时，需结合建筑物总体综合考虑，应考虑距离塔机最近的建筑物各层是否有外伸挑板、露台、雨棚、（错层）阳台、廊桥、幕墙或其他建筑造型等，防止其碰撞塔身。如建筑物外围设有外脚手架，则还需考虑外脚手架的设置与塔身的关系。《塔式起重机安全规程》（GB5144-2006），塔机的尾部与周围建筑物及其外围施工设施之间的安全距离不小于0.6m。知识学习土木工程施工建筑工程施工准备≥2m≥2m多塔——相邻塔机之间的最小架设距离应保证处于低位塔机的起重臂端部与另一台塔机的塔身之间至少有2m的距离;处于高位塔机的最低位置的部件与低位塔机中处于最高位置部件之间的垂直距离不应小于2m。3、群塔施工三、塔吊的定位知识学习土木工程施工建筑工程施工准备安全距离(m)电压(kV)<11~1520~4060~110220沿垂直方向1.53.04.05.06.0沿水平方向1.52.03.54.06.0塔吊和架空线边线的最小安全距离施工场地范围有架空输电线时，塔机与架空线路边线必须满足最小的安全距离。实在无法避免时，可考虑搭设防护架的方法。防护架可以采用金属材料吗？4、与架空输电线的安全距离三、塔吊的定位知识学习土木工程施工建筑工程施工准备应保证降塔时塔机起重臂、平衡臂与建筑物无碰撞、有足够的安全距...
