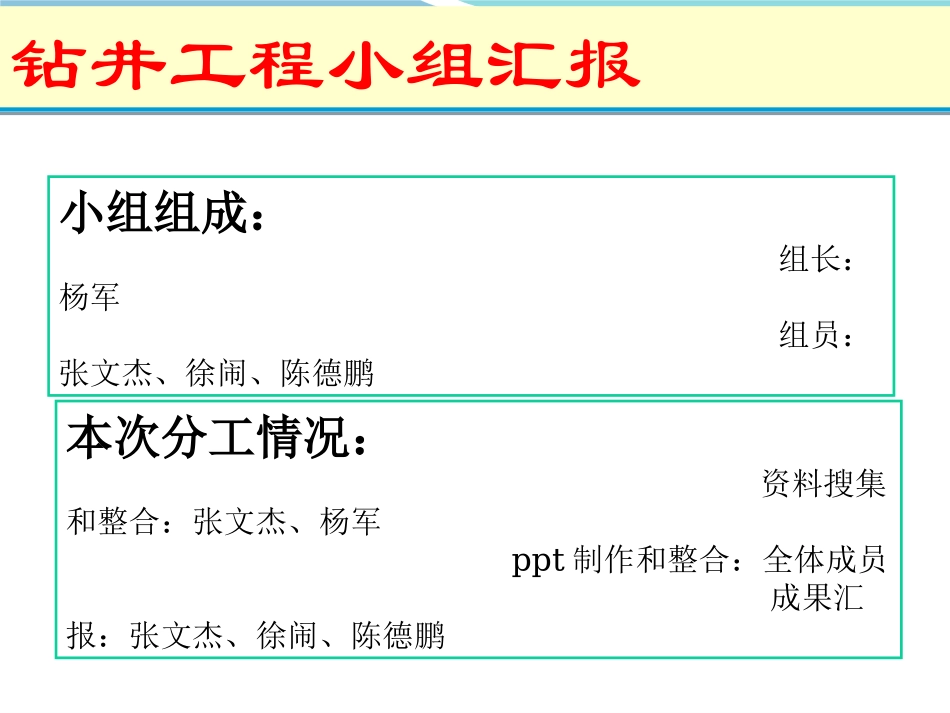

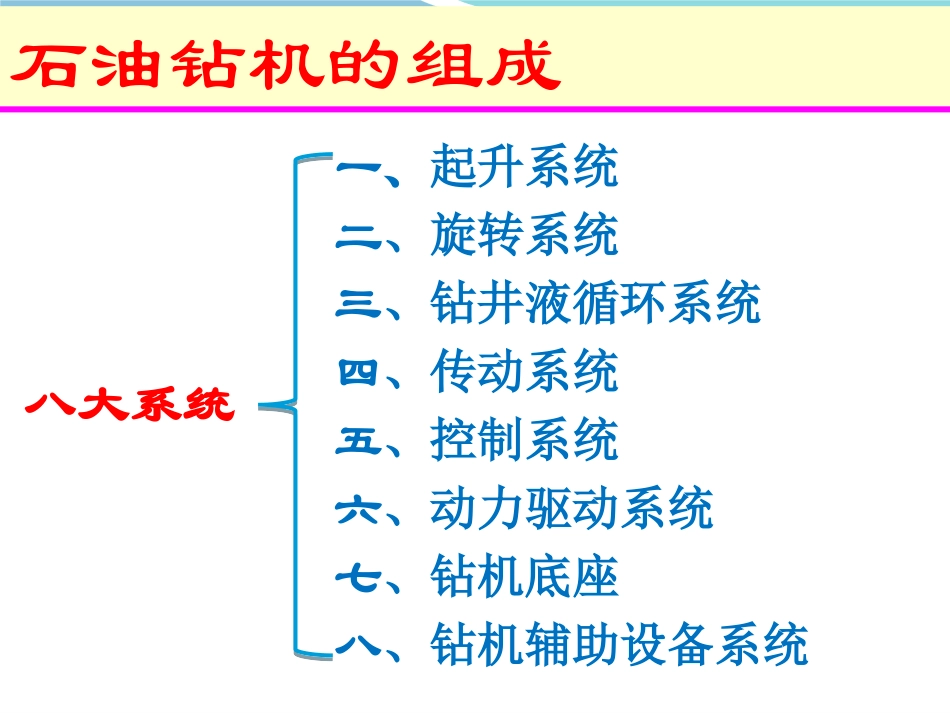

钻井工程小组汇报钻井工程小组汇报小组组成：组长：杨军组员：张文杰、徐闹、陈德鹏本次分工情况：资料搜集和整合：张文杰、杨军ppt制作和整合：全体成员成果汇报：张文杰、徐闹、陈德鹏石油钻机的组成一、起升系统二、旋转系统三、钻井液循环系统四、传动系统五、控制系统六、动力驱动系统七、钻机底座八、钻机辅助设备系统八大系统石油钻机的组成一、起升系统二、旋转系统三、钻井液循环系统四、传动系统五、控制系统六、动力驱动系统七、钻机底座八、钻机辅助设备系统八大系统张文杰1、起升系统作用：起升和下放钻具、下套管以及控制钻压、送进钻具组成：绞车、辅助刹车、天车、游车、大钩、钢丝绳以及吊环、吊卡、吊钳、卡瓦等各种工具工作原理：起升时，绞车滚筒缠绕钢丝绳，天车和游车构成副滑轮组，大钩上升通过吊环、吊卡等工具实现钻具的提升。下放时，钻具或套管柱靠自重下降，借助绞车的刹车机构和辅助刹车控制大钩的下放速度。1.1、绞车不仅是起升系统设备，而且也是整个钻机的核心部件。通过滚筒轴上的钢丝连接到天车和游车，通过滚筒的转动由钢丝控制起升1.2、天车天车是安装在井架顶部的定滑轮组。由钢丝绳与游车和绞车连接起来1.天车架2.主滑轮组3.快绳轮4.起重架5.挡绳架6.挡绳架7.围栏8.辅助滑轮9.防碰缓冲装置1.3、游车游车是靠钢绳悬在井架内部作上下往复运动的动滑轮组。上部由钢丝与天车相连，下面接大钩。1.4、大钩钻井大钩是重要提升设备。上部与游车相接，尖钩钩住水龙头上部提环。2、旋转系统作用：驱动钻具旋转以破碎岩层组成：水龙头、转盘、钻具（一般包括方钻杆、钻杆、钻铤和钻头，扶正器、减震器以及配合接头等）工作原理：转盘通过方钻杆带动整个钻柱（由钻杆和钻铤等钻具组成）和钻头旋转，钻头直接破碎岩石，水龙头提供高压泥浆的通道。2.1、水龙头钻机提升部件与旋转钻具之间的过渡部件。上部的提环与大钩相连，下部中心管与方钻杆相连。水龙头上的鹅颈管与水龙带相连接，中心管与钻具相连形成泥浆循环通道。提环鹅颈管中心管2.2、转盘旋转设备，通过旋转驱动钻具进行工作。通过方形孔与方转杆相接2.3、钻具根据所钻井的不同，钻具的组成也有所差异。一般包括方钻杆、钻杆、钻铤和钻头，此外还有扶正器、减震器以及配合接头等方钻杆钻杆钻铤钻头方钻杆、钻杆、钻铤、扶正器、配合接头、减震器等的组合称为钻柱。钻柱是钻头以上，水龙头以下各部分的管柱的总称。钻柱连接示意图方钻杆钻铤钻柱3、循环系统作用：由钻井液（泥浆）将井底钻头破碎的岩屑及时携带到地面上来，同时冷却钻头保护井壁组成：泥浆罐、钻井泵、地面管汇（包括高压管汇、立管、水龙带等）泥浆净化设备（包括震动筛、旋流器、离心机等）。工作原理：钻井泵将泥浆从泥浆罐中吸入并加压，经过地面管汇进入水龙头，通过空心的钻具下到井底，从钻头的水眼喷出，经井眼和钻具之间的环行空间携带岩屑返回地面，经各级泥浆净化设备净化，然后重复使用。3.1、泥浆罐罐体采用平板锥形结构或瓦楞结构,钢板与型钢组焊。作为储存钻井液的设备，结构牢固。3.2、钻井泵钻井泵的作用是为钻井液的循环提供必要的能量。以一定的压力和流量将钻井液输进钻具，完成整个循环过程3.3、地面管汇地面管汇包括高压管汇、立管、水龙带等。作为钻井液在地面上的通道。3.4、泥浆净化设备泥浆净化设备包括振动筛、旋流器、离心机等。振动筛：从井底返出的钻井液首先经过振动筛清除较大的固相颗粒，故称振动筛为第一级固控设备，它适合于各种钻井液的筛分。旋流器：主要用来清除加重钻井液大于重晶石粒度的剩余钻屑。离心机：用以处理非加重钻井液时，可除去2μm以上的有害固相；用以处理加重钻井液时，可除去钻井液中多余的胶体，控制钻井液粘度，回收重晶石；处理旋流器底流，可回收液相，减少淡水和油的浪费。净化程度3.4、泥浆净化设备泥浆净化设备工作流程示意图1一振动筛处理过的泥浆2一清洁泥浆3一水力旋流器4一细目振动筛5一排出固体颗粒6一筛网底流7一泥浆返回循环系统不含离心机石油钻机的组成一、起升系统...
