工程施工测量方案 (2)VIP专享VIP免费

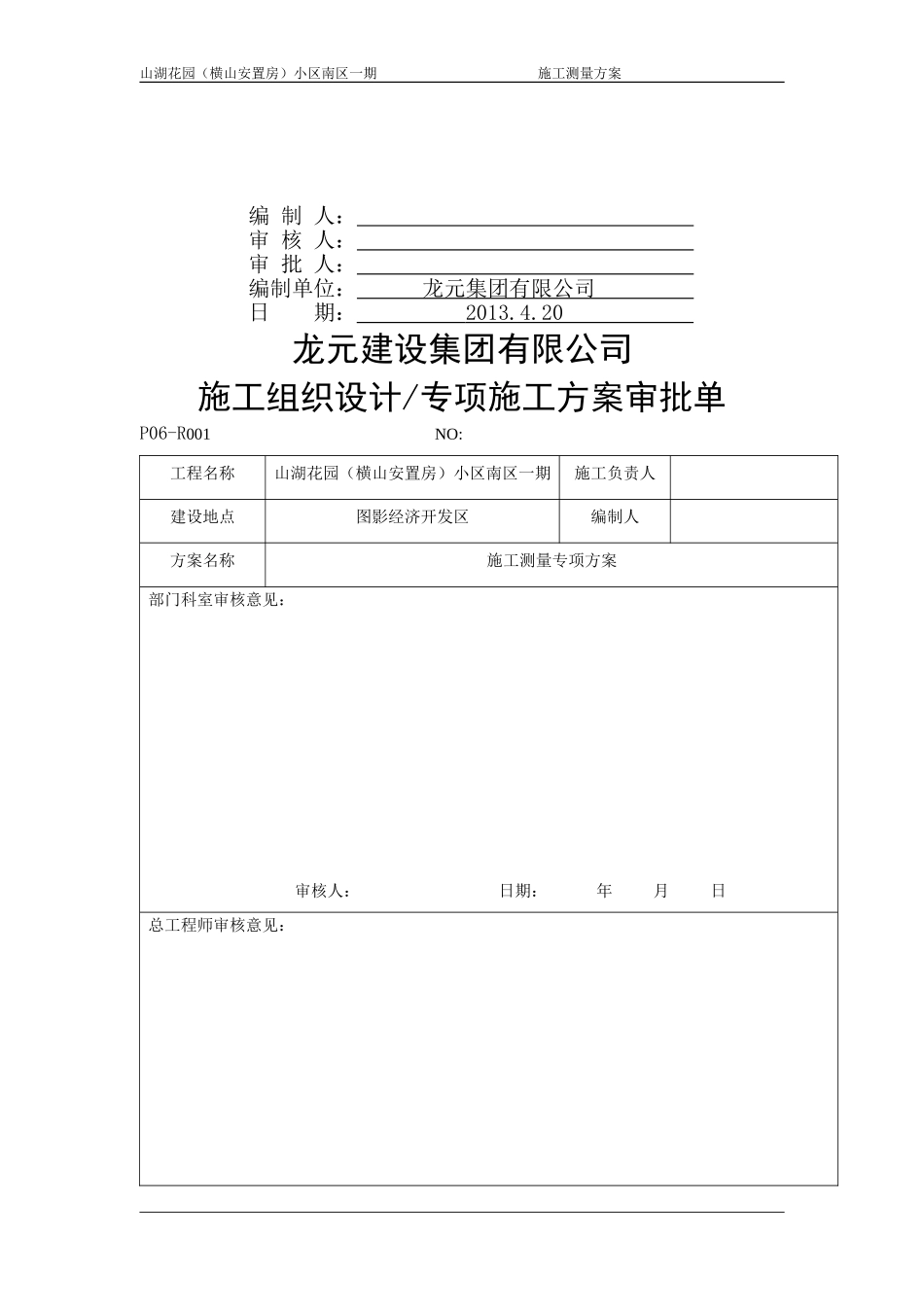

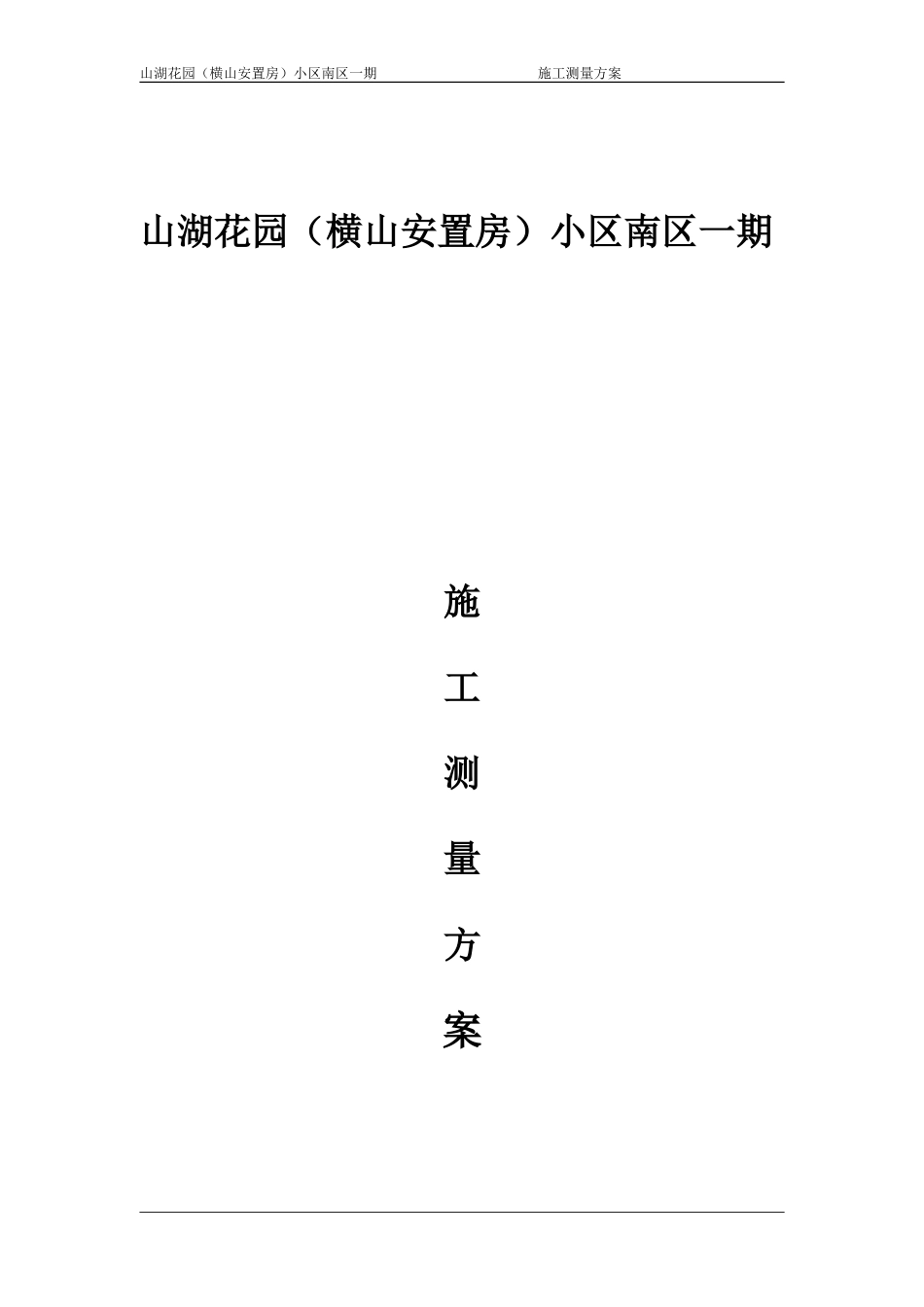

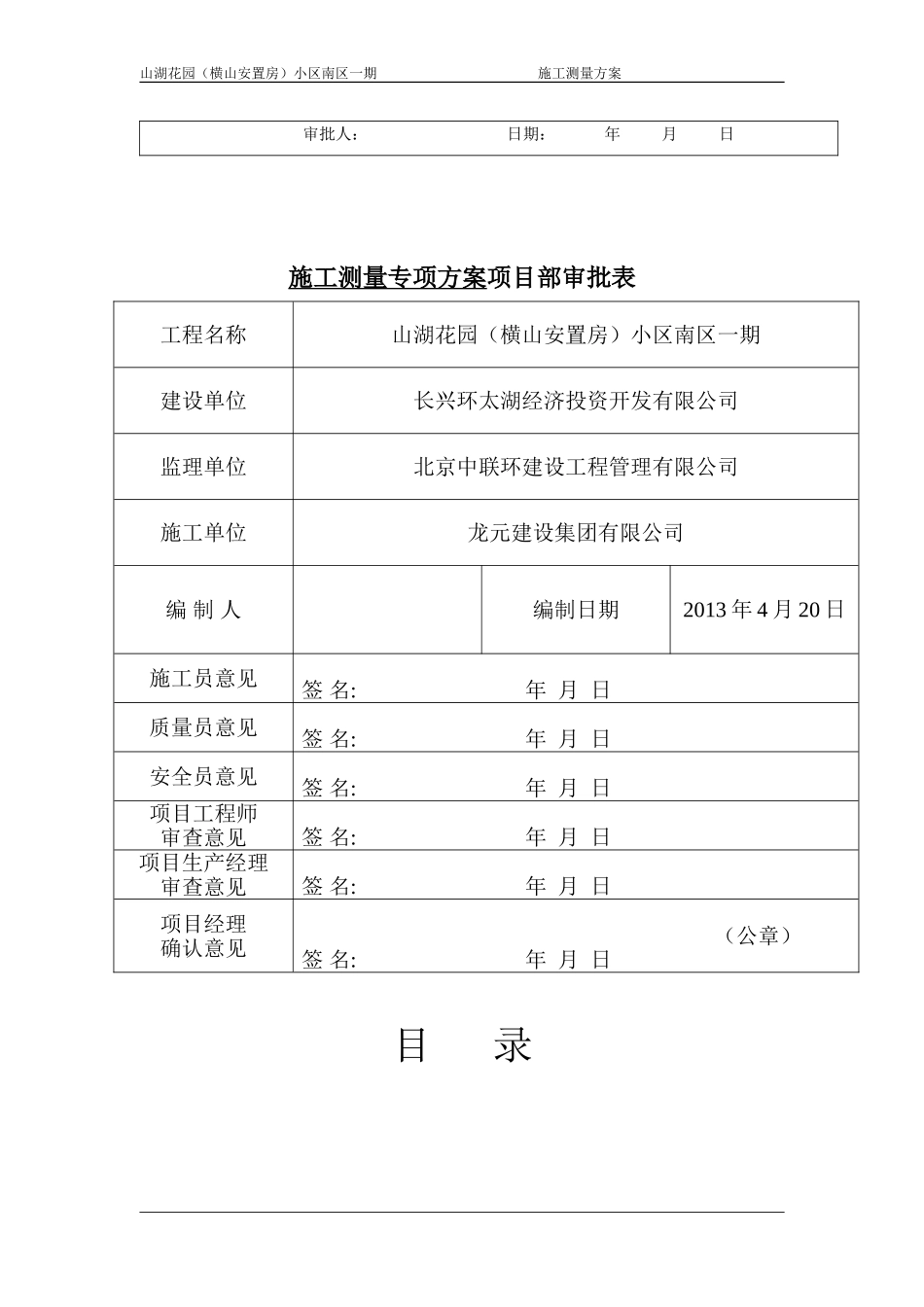

山湖花园（横山安置房）小区南区一期施工测量方案山湖花园（横山安置房）小区南区一期施工测量方案山湖花园（横山安置房）小区南区一期施工测量方案编制人：审核人：审批人：编制单位：龙元集团有限公司日期：2013.4.20龙元建设集团有限公司施工组织设计/专项施工方案审批单P06-R001NO:工程名称山湖花园（横山安置房）小区南区一期施工负责人建设地点图影经济开发区编制人方案名称施工测量专项方案部门科室审核意见：审核人：日期：年月日总工程师审核意见：山湖花园（横山安置房）小区南区一期施工测量方案审批人：日期：年月日施工测量专项方案项目部审批表工程名称山湖花园（横山安置房）小区南区一期建设单位长兴环太湖经济投资开发有限公司监理单位北京中联环建设工程管理有限公司施工单位龙元建设集团有限公司编制人编制日期2013年4月20日施工员意见签名:年月日质量员意见签名:年月日安全员意见签名:年月日项目工程师审查意见签名:年月日项目生产经理审查意见签名:年月日项目经理确认意见（公章）签名:年月日目录山湖花园（横山安置房）小区南区一期施工测量方案1编制依据…………………………………………12工程概况…………………………………………13测量准备工作……………………………………44测量放线质量标准………………………………55测量方法…………………………………………76质量保证措施……………………………………157测量复核措施……………………………………178仪器保养和使用制度……………………………189测量管理制度……………………………………1810安全保护措施……………………………………19山湖花园（横山安置房）小区南区一期施工测量方案1.编制依据1.1山湖花园（横山安置房）小区南区一期工程施工图1.2山湖花园（横山安置房）小区南区一期工程施工组织设计1.3工程测量规范（GB50026-93）1.4建筑工程施工测量规程（DBJ01-21-95）1.5湖州市建筑安装工程资料管理规程（DBJ01-51-2003）1.6建设工程监理规程（DBJ01-41-2002）2.工程概况山湖花园（横山安置房）小区南区一期工程，位于长兴县图影经济开发区。由长兴环太湖经济投资开发有限公司开发，设计单位为杭州博合建筑设计咨询有限公司，监理单位为北京中联环建设工程管理有限责任公司，由龙元建设集团有限公司承建。建筑规模：本工程为33栋5层住宅楼带3栋商业服务用房组成。占地面积为68781m2，总建筑面积为108917.5m2。其中地下总建筑面积18228.8平方米，地上总建筑面积90490.7平方米。3、4、5、6#楼±0.000相当于绝对标高6.600m（黄海高程），建筑占地面积518.30平方米，建筑面积地上部位2520平方米、架空层自行车库249.50平方米，建筑层数6层，檐口高度17.600米。7、8、11、12、18、21、22#楼±0.000相当于绝对标高6.600m（黄海高程），建筑占地面积521.80平方米，建筑面积地上部位2501.60平方米、架空层自行车库276.60平方米，建筑层数5层，檐口高度17.600米；9、10#楼±0.000相当于绝对标高6.600m（黄海高程），建筑占地面积268.4平方米，建筑面积地上部位1250.80平方米、架空层自行车库139.50平方米，建筑层数5层，檐口高度17.600米；19#楼±0.000相当于绝对标高6.600m（黄海高程），建筑占地面积662.90平方米，建筑面积地上部位2919.40平方米、架空层自行车库272.60平方米，建筑层数5层，檐口高度17.600米；20#楼±0.000相当于绝对标高6.600m（黄海高程），建筑占地面积468.70平方米，建筑面积地上部位2106.30平方米、架空层自行车库208.50平方米，建筑层数5层，檐口高度17.600米；27、28、29#楼±0.000相当于绝对标高6.600m（黄海高程），建筑占地面积521.80平方米，建筑面积地上部位2501.6平方米、架空层自行车库276.60平方米，建筑层数5层，檐口高度16.000米；1山湖花园（横山安置房）小区南区一期施工测量方案30#楼±0.000相当于绝对标高6.600m（黄海高程），建筑占地面积348.90平方米，建筑面积地上部位1680平方米、架空层自行车库166.70平方米，建筑层数6层，檐口高度17.600米31、42#楼±0.000相当于绝对标高5.900m（黄海高程），建筑占地面积348.90平方米，建筑面积地上部位1644...
