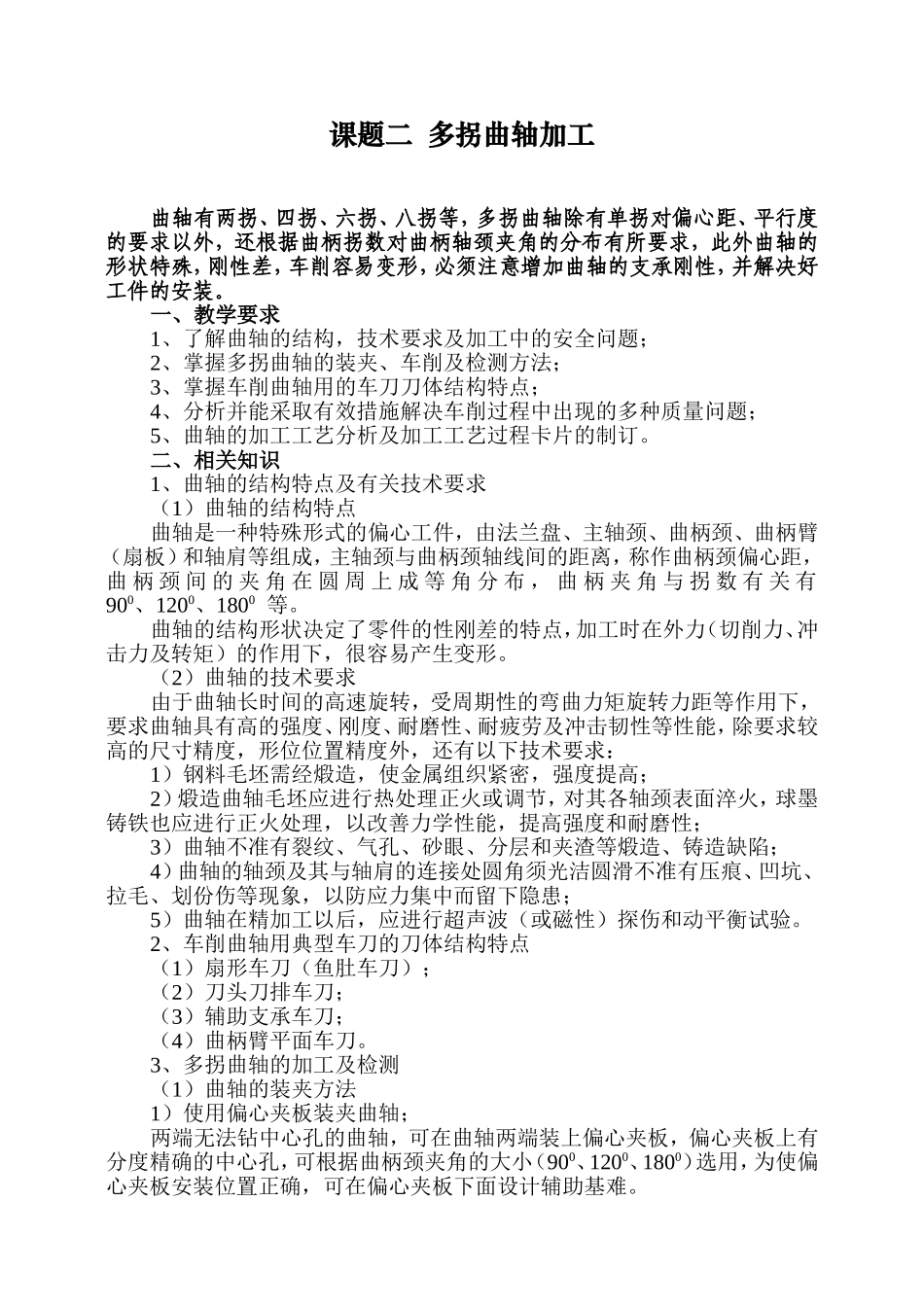

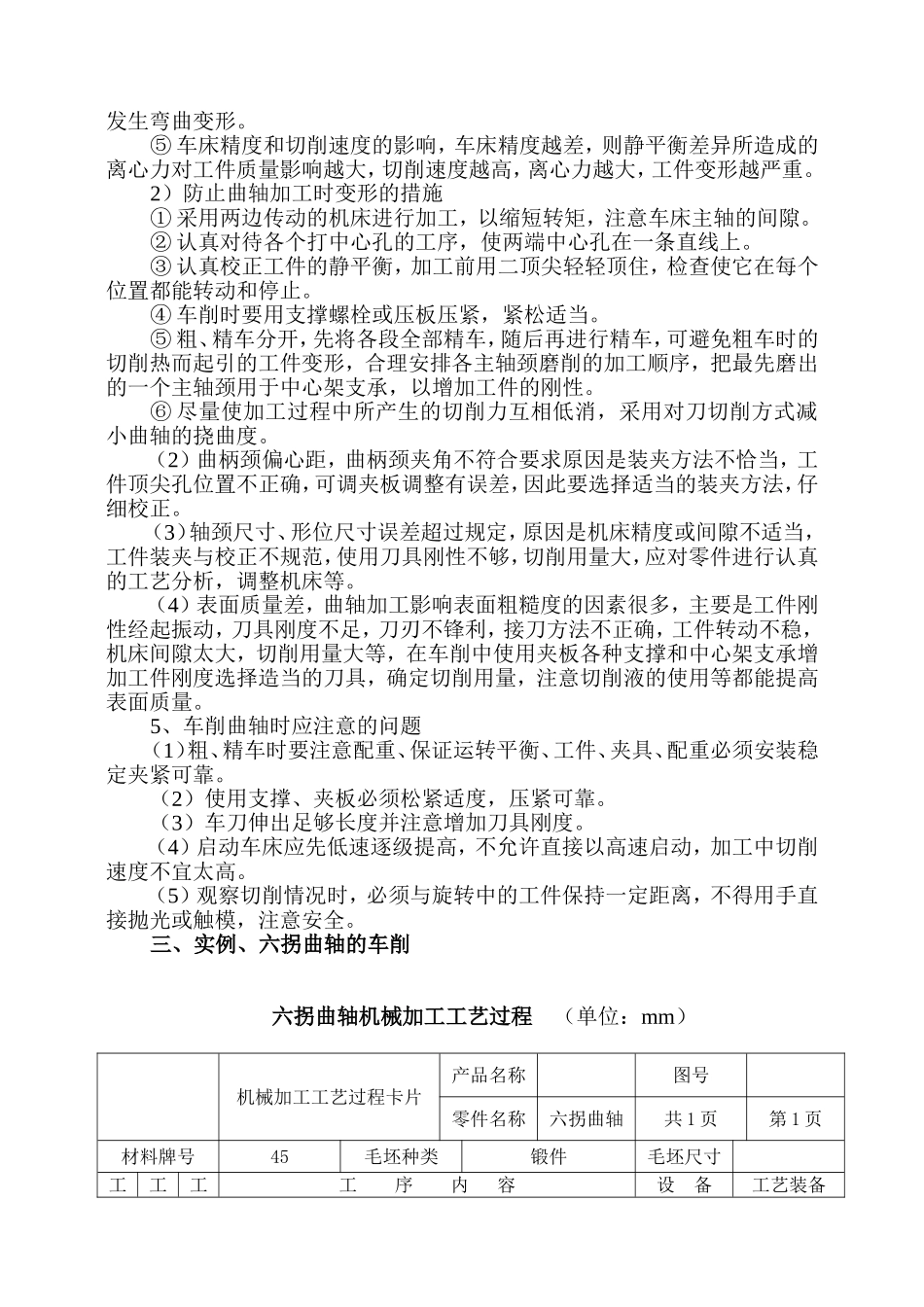

课题二多拐曲轴加工曲轴有两拐、四拐、六拐、八拐等，多拐曲轴除有单拐对偏心距、平行度的要求以外，还根据曲柄拐数对曲柄轴颈夹角的分布有所要求，此外曲轴的形状特殊，刚性差，车削容易变形，必须注意增加曲轴的支承刚性，并解决好工件的安装。一、教学要求1、了解曲轴的结构，技术要求及加工中的安全问题；2、掌握多拐曲轴的装夹、车削及检测方法；3、掌握车削曲轴用的车刀刀体结构特点；4、分析并能采取有效措施解决车削过程中出现的多种质量问题；5、曲轴的加工工艺分析及加工工艺过程卡片的制订。二、相关知识1、曲轴的结构特点及有关技术要求（1）曲轴的结构特点曲轴是一种特殊形式的偏心工件，由法兰盘、主轴颈、曲柄颈、曲柄臂（扇板）和轴肩等组成，主轴颈与曲柄颈轴线间的距离，称作曲柄颈偏心距，曲柄颈间的夹角在圆周上成等角分布，曲柄夹角与拐数有关有900、1200、1800等。曲轴的结构形状决定了零件的性刚差的特点，加工时在外力（切削力、冲击力及转矩）的作用下，很容易产生变形。（2）曲轴的技术要求由于曲轴长时间的高速旋转，受周期性的弯曲力矩旋转力距等作用下，要求曲轴具有高的强度、刚度、耐磨性、耐疲劳及冲击韧性等性能，除要求较高的尺寸精度，形位位置精度外，还有以下技术要求：1）钢料毛坯需经煅造，使金属组织紧密，强度提高；2）煅造曲轴毛坯应进行热处理正火或调节，对其各轴颈表面淬火，球墨铸铁也应进行正火处理，以改善力学性能，提高强度和耐磨性；3）曲轴不准有裂纹、气孔、砂眼、分层和夹渣等煅造、铸造缺陷；4）曲轴的轴颈及其与轴肩的连接处圆角须光洁圆滑不准有压痕、凹坑、拉毛、划份伤等现象，以防应力集中而留下隐患；5）曲轴在精加工以后，应进行超声波（或磁性）探伤和动平衡试验。2、车削曲轴用典型车刀的刀体结构特点（1）扇形车刀（鱼肚车刀）；（2）刀头刀排车刀；（3）辅助支承车刀；（4）曲柄臂平面车刀。3、多拐曲轴的加工及检测（1）曲轴的装夹方法1）使用偏心夹板装夹曲轴；两端无法钻中心孔的曲轴，可在曲轴两端装上偏心夹板，偏心夹板上有分度精确的中心孔，可根据曲柄颈夹角的大小（900、1200、1800）选用，为使偏心夹板安装位置正确，可在偏心夹板下面设计辅助基难。安装偏心夹板后必须进行找正，一种高度游标卡尺校正（粗加工）另一种计算好的量块组垫在曲柄颈下面，找正曲柄中心（精加工）。2）使用偏心卡盘装夹曲轴偏心卡盘由卡盘座，调节丝杆、对开轴座、偏心卡盘体、紧固螺钉、平衡块、触头、分度板、定位销等构成。尾座端应装上对应的偏心体，保持曲轴同位，并将尾座套筒改装，使偏心卡盘随工件一起转动，可以增加刚性。3）使用专用偏心夹具装夹曲轴当工件的批量较大或需要在较长的时间内车削同一种工件时，可以专用偏心夹具装夹，操作简单。（2）曲轴的车削曲轴结构复杂程度和刚性相关甚大，车削方法应根据曲轴的具体结构、尺寸、精度、材质和生产批量来考虑确定。1）对零件工作图要进行加工工艺分析，以明确加工要求。2）选择恰当的装夹方法和刀具，提高车削时工件刚性，防止曲轴变形。3）多拐曲轴的轴向尺寸的设计基准无法与测量基准重合，此时轴向设计尺寸链要换算成便于测量的轴向工艺尺寸链。4）车削曲轴所使用的车床、应重心低、刚度好、抗振好、车床主轴轴承，溜板应进行调整，以提高加工刚度。5）一般须遵守先粗后精，先粗车轴颈对后车削轴颈的加工刚度影响较小原则。先精车加工中最容易引起变形方法。6）曲轴加工由于惯性力的作用，容易引起振动需平衡块进行平衡。（3）提高曲轴的刚度的方法1）两曲柄臂间用螺栓支撑；2）两曲柄臂间用材料较硬的木块支持。3）使用夹板夹紧曲柄臂。4）使用特殊的撑具支撑。5）使用中心架及偏心过渡套。（4）曲轴的测量1）偏心距的测量。2）平行度的测量。3）曲柄颈夹角的测量。4、曲轴加工质量分析（1）车曲轴时工件的变形车曲轴时工件变形是始终存在的，变形越大，工件质量就越差，如何减小变形，成为提高曲轴加工质量的重要因素。1）曲轴容易变形及产生误差的主要原因①工件的静平衡差异，工件静平衡差异所产生离心力，使工件转轴线产生弯曲，影响工件圆度。②顶尖...
