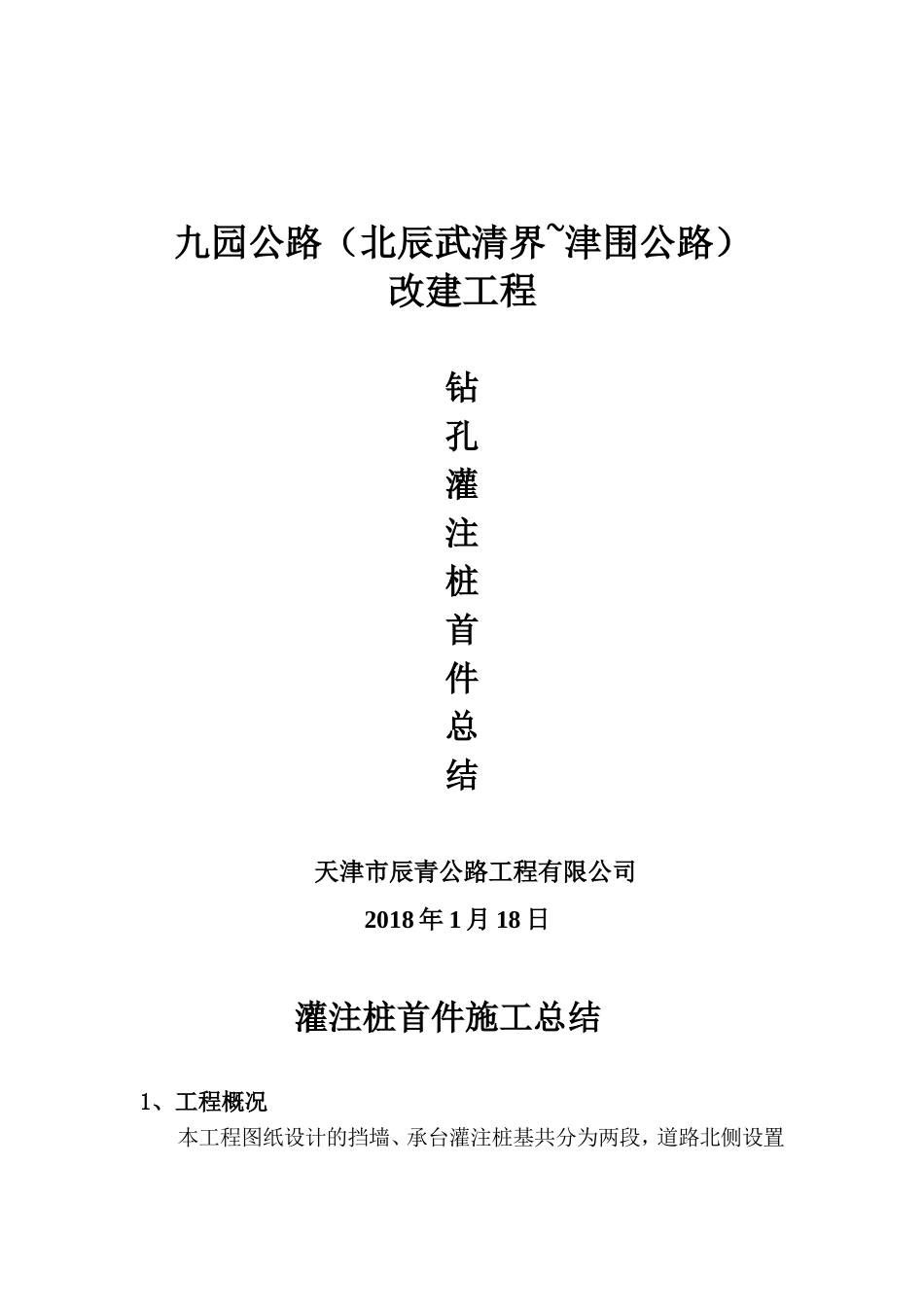

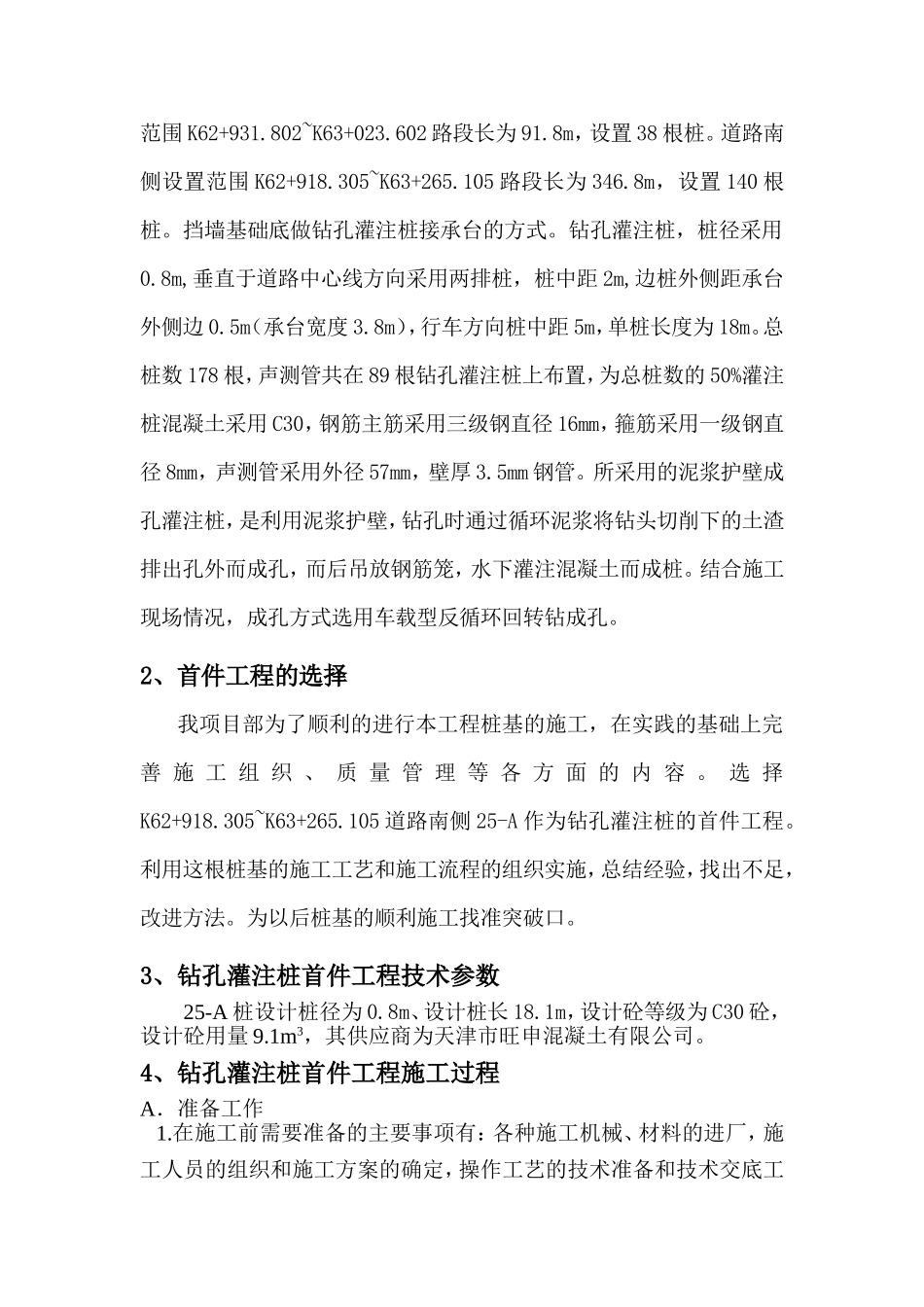

九园公路（北辰武清界~津围公路）改建工程钻孔灌注桩首件总结天津市辰青公路工程有限公司2018年1月18日灌注桩首件施工总结1、工程概况本工程图纸设计的挡墙、承台灌注桩基共分为两段，道路北侧设置范围K62+931.802~K63+023.602路段长为91.8m，设置38根桩。道路南侧设置范围K62+918.305~K63+265.105路段长为346.8m，设置140根桩。挡墙基础底做钻孔灌注桩接承台的方式。钻孔灌注桩，桩径采用0.8m,垂直于道路中心线方向采用两排桩，桩中距2m,边桩外侧距承台外侧边0.5m（承台宽度3.8m），行车方向桩中距5m，单桩长度为18m。总桩数178根，声测管共在89根钻孔灌注桩上布置，为总桩数的50%灌注桩混凝土采用C30，钢筋主筋采用三级钢直径16mm，箍筋采用一级钢直径8mm，声测管采用外径57mm，壁厚3.5mm钢管。所采用的泥浆护壁成孔灌注桩，是利用泥浆护壁，钻孔时通过循环泥浆将钻头切削下的土渣排出孔外而成孔，而后吊放钢筋笼，水下灌注混凝土而成桩。结合施工现场情况，成孔方式选用车载型反循环回转钻成孔。2、首件工程的选择我项目部为了顺利的进行本工程桩基的施工，在实践的基础上完善施工组织、质量管理等各方面的内容。选择K62+918.305~K63+265.105道路南侧25-A作为钻孔灌注桩的首件工程。利用这根桩基的施工工艺和施工流程的组织实施，总结经验，找出不足，改进方法。为以后桩基的顺利施工找准突破口。3、钻孔灌注桩首件工程技术参数25-A桩设计桩径为0.8m、设计桩长18.1m，设计砼等级为C30砼，设计砼用量9.1m3，其供应商为天津市旺申混凝土有限公司。4、钻孔灌注桩首件工程施工过程A．准备工作1.在施工前需要准备的主要事项有：各种施工机械、材料的进厂，施工人员的组织和施工方案的确定，操作工艺的技术准备和技术交底工作等。根据现场情况灌注桩用挖掘机和人工配合把桩位附近的现场清理平整至指定高程，并压实，护筒应保证露出地面足够高度。2.根据控制桩使用全站仪测定钻孔灌注桩的桩中位置，利用十字线准确地在桩位附近做出灌注桩的4个连线点，用水准仪将高程引至桩位置处，用红漆作好标记，以便在施工过程中经常复测，同时作好桩点的保护工作，以保证开钻时护筒中心与桩位的重合。然后埋设护筒。护桩用木头钉钉，土质较软地段采用水泥包桩，护桩埋深要足够。钻机就位好开钻前和钢筋笼吊放前，要通知测量人员和监理工程师进行桩位复测，测量无误后才可进行下步工序施工。开钻前要在护筒上作好标高控制点，计算实际钻进深度，并用测绳注意实际深度。快到桩底设计标高时要加密量测次数，以确保不超过钻或欠钻。3．护筒加工及埋设（1）采用钢护筒，壁厚为4mm～8mm，护筒内径比钻孔桩设计直径大15cm～20cm左右，护筒应具备足够的强度和刚度，接缝和接头保证紧密不漏水。（2）护筒埋设深度为1.5m左右且必须进入原始土。（3）护筒顶必须高出水位0.5m～1.0m左右。4.钻机就位钻机就位前，应对钻孔前的各项准备工作进行检查，包括主要机具设备的检查和维修。钻机安装就位必须做到钻头中心与钻孔中心在同一垂直线上，其偏差按规范有关要求进行控制。钻机安装就位后，底座和顶端应平稳，不得产生位移和沉陷。如发现孔深偏斜、弯曲等意外情况应分析原因，及时进行处理，必须及时填写钻孔施工记录。上述工作合格后，报现场技术人员检验，自检合格后报现场监理工程师、测量监理工程师检查。经检查合格并批准同意后，由现场技术人员下发开孔通知后方能开钻。我项目部于2018年1月18日10时18分开钻。B．钻进成孔1.钻机钻进（1）开钻时，根据地质资料，分析土层情况，进行泥浆制备，利用钻头搅制泥浆，待泥浆指标合格后进行钻进。（2）在钻进过程中，经常对钻孔泥浆的相对密度和浆面进行检查，泥浆应符合规定。（3）钻进成孔过程，注意土层的变化，并记入记录表中，以便与地质剖面图核对。（4）钻进成孔过程，随时化验泥浆性能，根据施工进度、土层特点，及时调整泥浆参数，确保泥浆具有良好的携渣和护壁性能，保证成孔质量和钻进速度。（5）相邻桩的施工必须有足够的间隔时间，避免由于已浇筑完成的混凝土因强度过低而产生质量问题。2．成孔在钻孔达到设计要求深度后，提升钻锥距孔底15cm，继续循...
