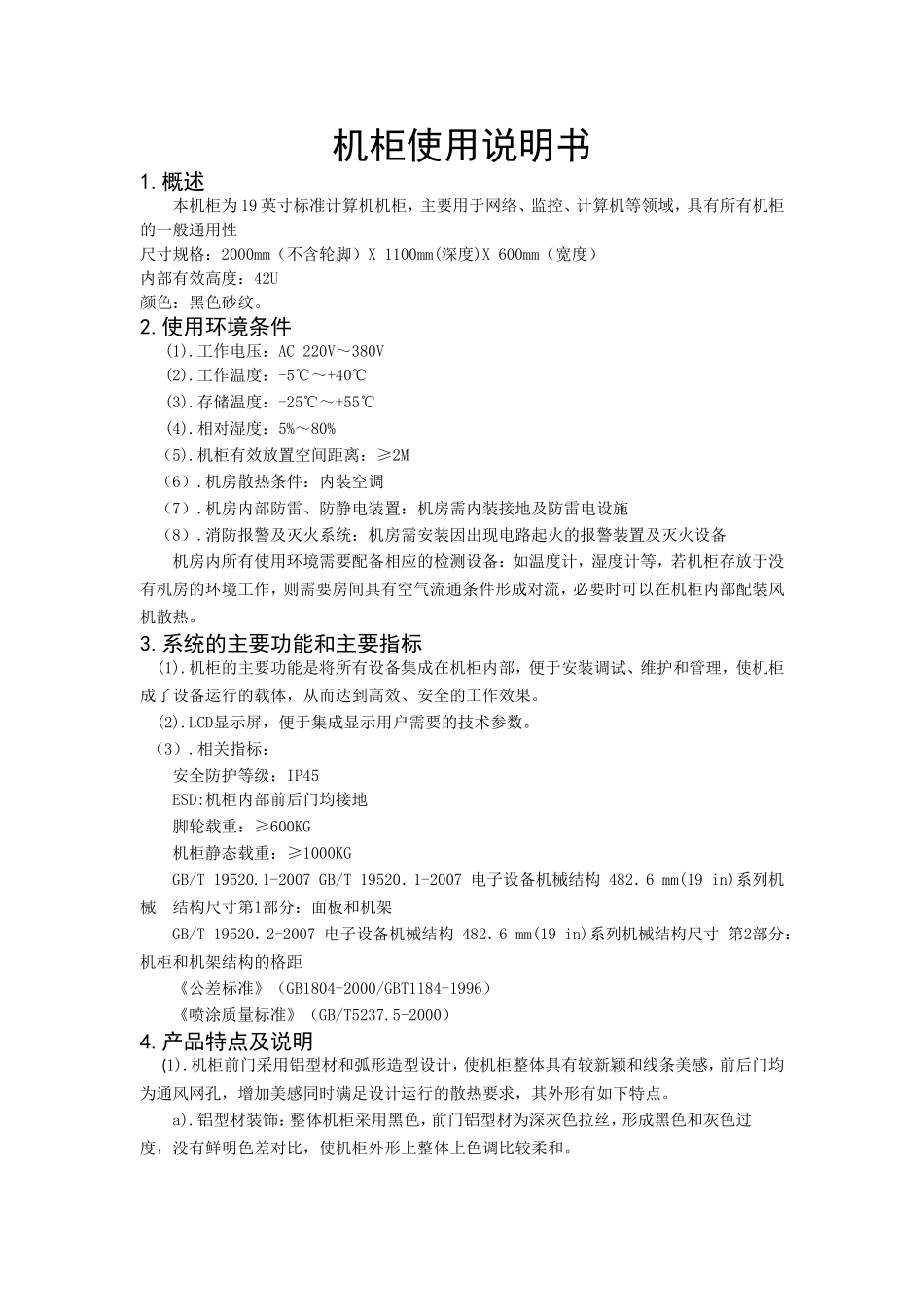

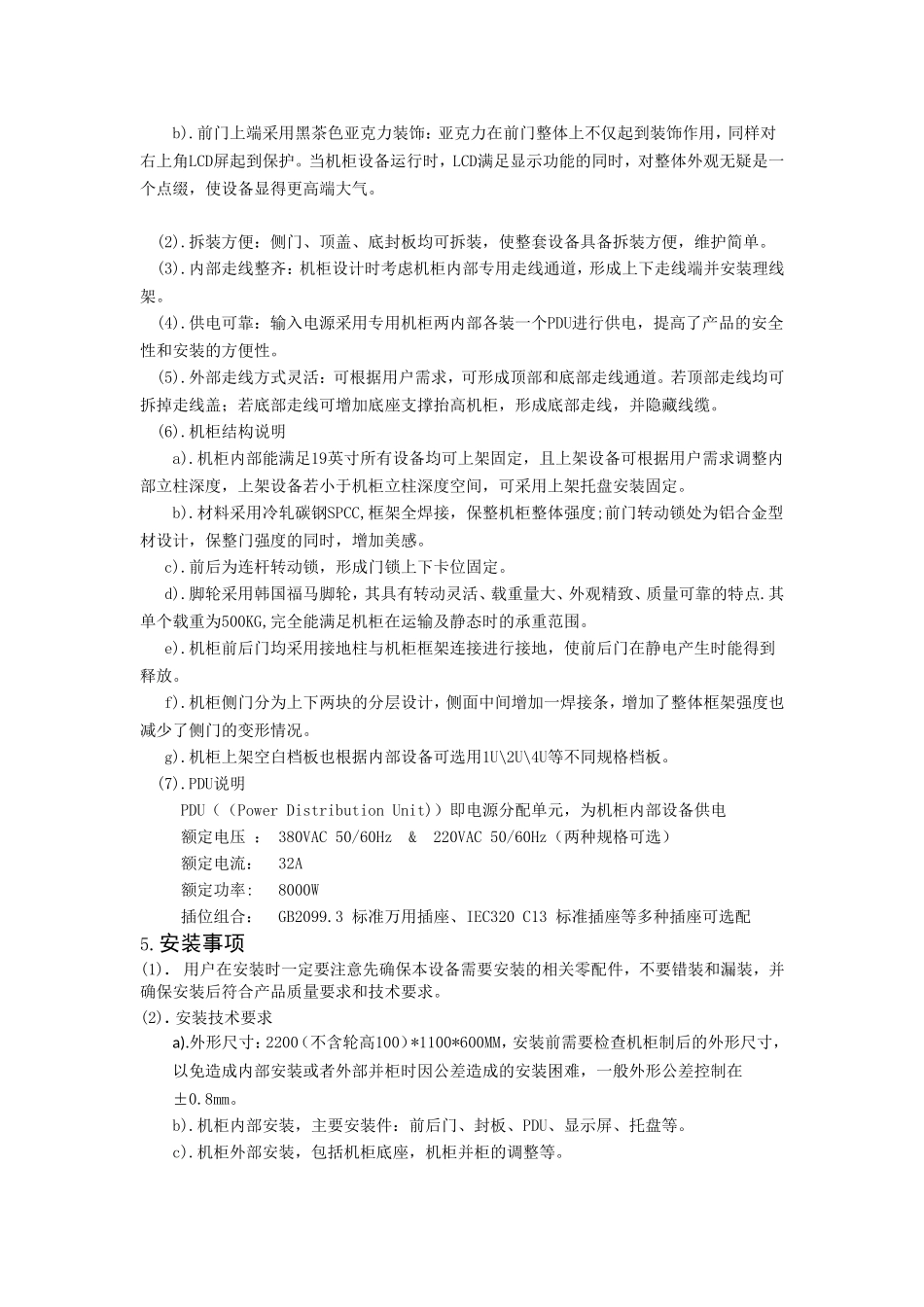

机柜使用说明书1.概述本机柜为19英寸标准计算机机柜，主要用于网络、监控、计算机等领域，具有所有机柜的一般通用性尺寸规格：2000mm（不含轮脚）X1100mm(深度)X600mm（宽度）内部有效高度：42U颜色：黑色砂纹。2.使用环境条件(1).工作电压：AC220V～380V(2).工作温度：-5℃～+40℃(3).存储温度：-25℃～+55℃(4).相对湿度：5%～80%（5).机柜有效放置空间距离：≥2M（6）.机房散热条件：内装空调（7）.机房内部防雷、防静电装置：机房需内装接地及防雷电设施（8）.消防报警及灭火系统：机房需安装因出现电路起火的报警装置及灭火设备机房内所有使用环境需要配备相应的检测设备：如温度计，湿度计等，若机柜存放于没有机房的环境工作，则需要房间具有空气流通条件形成对流，必要时可以在机柜内部配装风机散热。3.系统的主要功能和主要指标(1).机柜的主要功能是将所有设备集成在机柜内部，便于安装调试、维护和管理，使机柜成了设备运行的载体，从而达到高效、安全的工作效果。(2).LCD显示屏，便于集成显示用户需要的技术参数。（3）.相关指标：安全防护等级：IP45ESD:机柜内部前后门均接地脚轮载重：≥600KG机柜静态载重：≥1000KGGB/T19520.1-2007GB/T19520．1-2007电子设备机械结构482．6mm(19in)系列机械结构尺寸第1部分：面板和机架GB/T19520．2-2007电子设备机械结构482．6mm(19in)系列机械结构尺寸第2部分：机柜和机架结构的格距《公差标准》（GB1804-2000/GBT1184-1996）《喷涂质量标准》（GB/T5237.5-2000）4.产品特点及说明(1).机柜前门采用铝型材和弧形造型设计，使机柜整体具有较新颖和线条美感，前后门均为通风网孔，增加美感同时满足设计运行的散热要求，其外形有如下特点。a).铝型材装饰：整体机柜采用黑色，前门铝型材为深灰色拉丝，形成黑色和灰色过度，没有鲜明色差对比，使机柜外形上整体上色调比较柔和。b).前门上端采用黑茶色亚克力装饰：亚克力在前门整体上不仅起到装饰作用，同样对右上角LCD屏起到保护。当机柜设备运行时，LCD满足显示功能的同时，对整体外观无疑是一个点缀，使设备显得更高端大气。(2).拆装方便：侧门、顶盖、底封板均可拆装，使整套设备具备拆装方便，维护简单。(3).内部走线整齐：机柜设计时考虑机柜内部专用走线通道，形成上下走线端并安装理线架。(4).供电可靠：输入电源采用专用机柜两内部各装一个PDU进行供电，提高了产品的安全性和安装的方便性。(5).外部走线方式灵活：可根据用户需求，可形成顶部和底部走线通道。若顶部走线均可拆掉走线盖；若底部走线可增加底座支撑抬高机柜，形成底部走线，并隐藏线缆。(6).机柜结构说明a).机柜内部能满足19英寸所有设备均可上架固定，且上架设备可根据用户需求调整内部立柱深度，上架设备若小于机柜立柱深度空间，可采用上架托盘安装固定。b).材料采用冷轧碳钢SPCC,框架全焊接，保整机柜整体强度;前门转动锁处为铝合金型材设计，保整门强度的同时，增加美感。c).前后为连杆转动锁，形成门锁上下卡位固定。d).脚轮采用韩国福马脚轮，其具有转动灵活、载重量大、外观精致、质量可靠的特点.其单个载重为500KG,完全能满足机柜在运输及静态时的承重范围。e).机柜前后门均采用接地柱与机柜框架连接进行接地，使前后门在静电产生时能得到释放。f).机柜侧门分为上下两块的分层设计，侧面中间增加一焊接条，增加了整体框架强度也减少了侧门的变形情况。g).机柜上架空白档板也根据内部设备可选用1U\2U\4U等不同规格档板。(7).PDU说明PDU（（PowerDistributionUnit)）即电源分配单元，为机柜内部设备供电额定电压：380VAC50/60Hz&220VAC50/60Hz（两种规格可选）额定电流：32A额定功率:8000W插位组合：GB2099.3标准万用插座、IEC320C13标准插座等多种插座可选配5.安装事项(1).用户在安装时一定要注意先确保本设备需要安装的相关零配件，不要错装和漏装，并确保安装后符合产品质量要求和技术要求。(2).安装技术要求a).外形尺寸：2200（不含轮高100）*1100*600MM，安装前需要检查机柜制后的外形尺寸，以免造成内部安装或者外部并柜时因公差造成的安装困难，一般外形公差控制在±0.8mm。b).机柜内部安装，主要...
