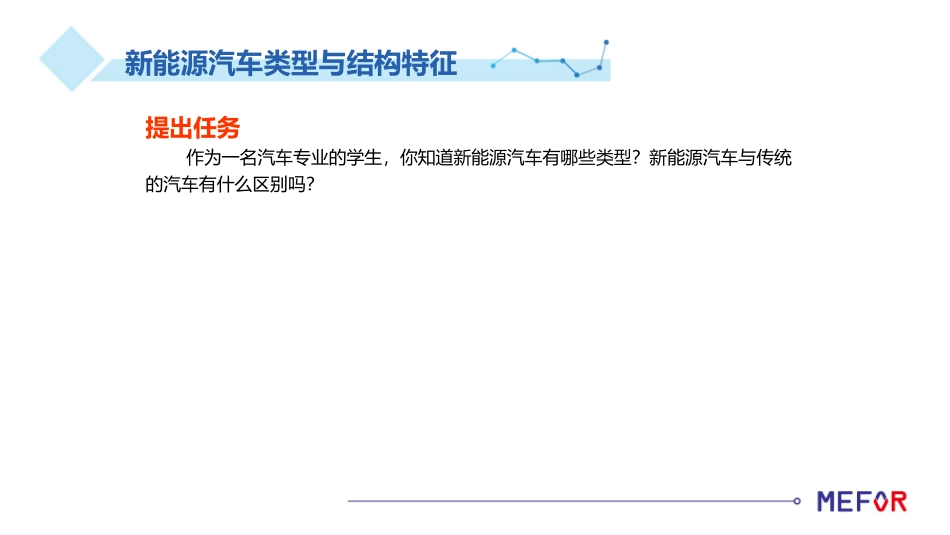

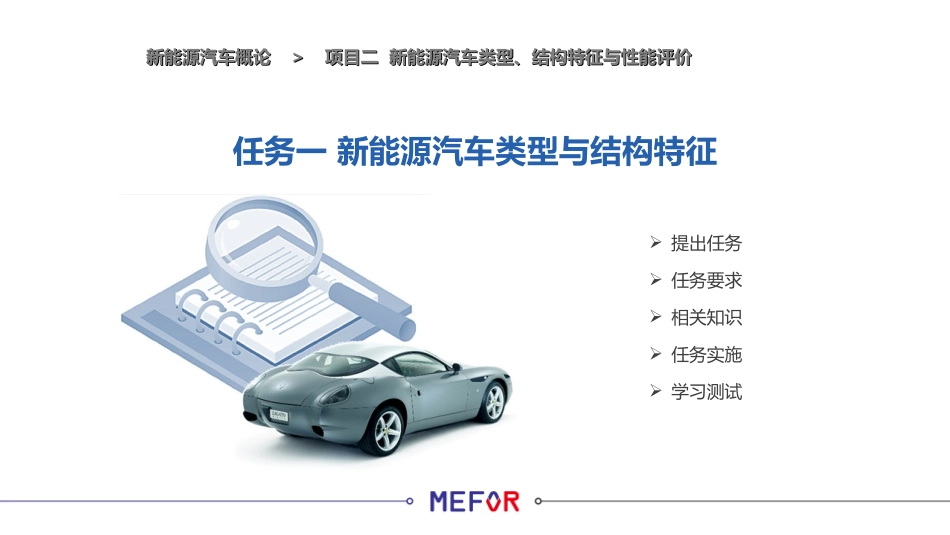

25/2/17新能源汽车概论新能源汽车概论>>项目二新能源汽车类型、结构特征与性能评价项目二新能源汽车类型、结构特征与性能评价任务一新能源汽车类型与结构特征提出任务任务要求相关知识任务实施学习测试提出任务作为一名汽车专业的学生，你知道新能源汽车有哪些类型？新能源汽车与传统的汽车有什么区别吗？新能源汽车类型与结构特征任务要求知识要求1．能够描述新能源汽车的类型；2．能够描述新能源汽车的基本性能特征；3．能够描述新能源汽车与传统汽车的区别。能力要求能够正确识别纯电动及油电混合动力新能源汽车的类型。新能源汽车类型与结构特征相关知识1．新能源汽车的类型新能源汽车有很多种分类方式，以下介绍两种常见的分类方式。1）按油、电的分配比例分类根据目前市场上成熟车辆的形式，结合传统汽车、纯电动汽车和混合动力汽车，按照油、电的分配比例，划分成图2-1-1所示级别的油电类新能源汽车。新能源汽车类型与结构特征图2-1-1按油、电比例划分的新能源汽车类型新能源汽车类型与结构特征ICE：纯内燃机驱动的汽车，100%的动力能源来自内燃机输出。HEV：油电混合动力汽车，通常情况下，电力输出能量占到电力与内燃机总能量的25%左右。PHEV：插电式混合动力汽车，因为此类汽车可以通过外部电网获取电能，电力输出一般较高，占到45%左右。BEV：纯电动汽车，驱动车辆的动力全部是电能。油电类新能源汽车类型如图2-1-2所示。新能源汽车类型与结构特征图2-1-2油电类新能源汽车类型新能源汽车类型与结构特征2）按驱动系统获取能源的方式分类鉴于当前新能源汽车的技术发展，按照新能源汽车驱动系统获取能源的方式，分为两种类型，如图2-1-3所示。图2-1-3按驱动系统获取能源方式划分的新能源汽车类型新能源汽车类型与结构特征一是以电力驱动技术为主的电动汽车；二是在内燃机基础上研发以替代燃料技术为主的替代燃料汽车，如氢能源汽车、LPG燃料汽车等。在这里有一点需要特别注意的是，对于燃料电池汽车和太阳能汽车、超级电容汽车等，实际上也可以归类到电动类型汽车中，主要原因在于此类汽车的能源最终都是转换成电力的形式存储在汽车或者直接通过电机驱动车辆的。（1）电动汽车类型电动类型的新能源汽车从动力结构的角度可以分为纯电动汽车和混合动力汽车，同时也包括燃料电池汽车及其他电动类汽车，如太阳能汽车和超级电容汽车等（图2-1-3）。新能源汽车类型与结构特征①纯电动汽车纯电动汽车顾名思义就是全部采用电力驱动的汽车，利用驱动电机来驱动车辆。(图2-1-4a）为吉利帝豪EV300电动轿车，(图2-1-4b）我们看到的并非是加油口而是充电插座。图2-1-4吉利帝豪EV300电动轿车图2-1-4a图2-1-4b新能源汽车类型与结构特征纯电动汽车优点在于技术相对简单成熟，只要有电力供应的地方都能够充电。但目前作为动力的蓄电池单位质量储存的能量太少，而且蓄电池成本高，又没形成经济规模，故购买价格较贵。有专家认为，对于纯电动汽车而言，目前最大的障碍就是基础设施建设以及价格影响了产业化的进程，与混合动力汽车相比，纯电动汽车更需要基础设施的配套，而这不是一家企业能解决的，需要各企业联合起来与当地政府部门一起建设，才会有大规模推广的机会。新能源汽车类型与结构特征②混合动力汽车混合动力汽车是指那些采用传统燃料，同时配以电机来改善低速动力输出和燃油消耗的车型。按照燃料种类的不同，主要又可以分为汽油混合动力和柴油混合动力两种。目前国内市场上，混合动力汽车的主流都是汽油混合动力，而国际市场上柴油混合动力车型发展也很快。图2-1-5是博瑞GE混合动力汽车，其汽油、电机传动系统拥有4种不同的设置，包括节能、普通、运动和EV4种模式，特别是EV模式值得关注，允许用纯电动力以60km/h的速度行驶65km，搭载1.5TD的三缸发动机，另外还配有一个大功率的直流电机，在配合汽油发动机的时候，整车可以提供约（132kW）的最大功率。图2-1-5博瑞GE混合动力汽车新能源汽车类型与结构特征③燃料电池汽车燃料电池汽车（图2-1-6）是指以氢气、甲醇等为燃料，通过化学反应产生电流，依靠电机驱动的汽车。燃料电池的能量是通过氢气和氧气的化学作用，直接变...
