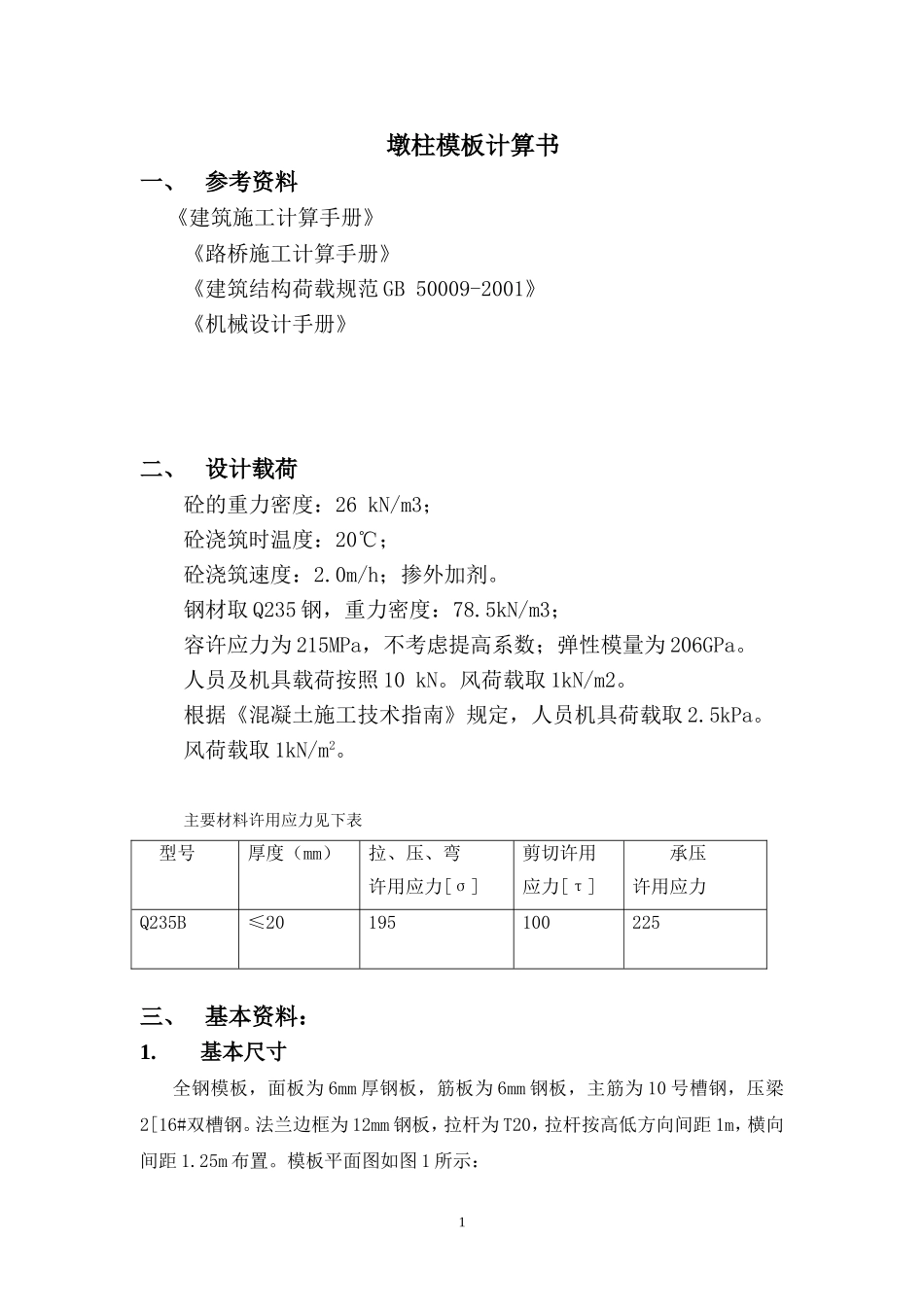

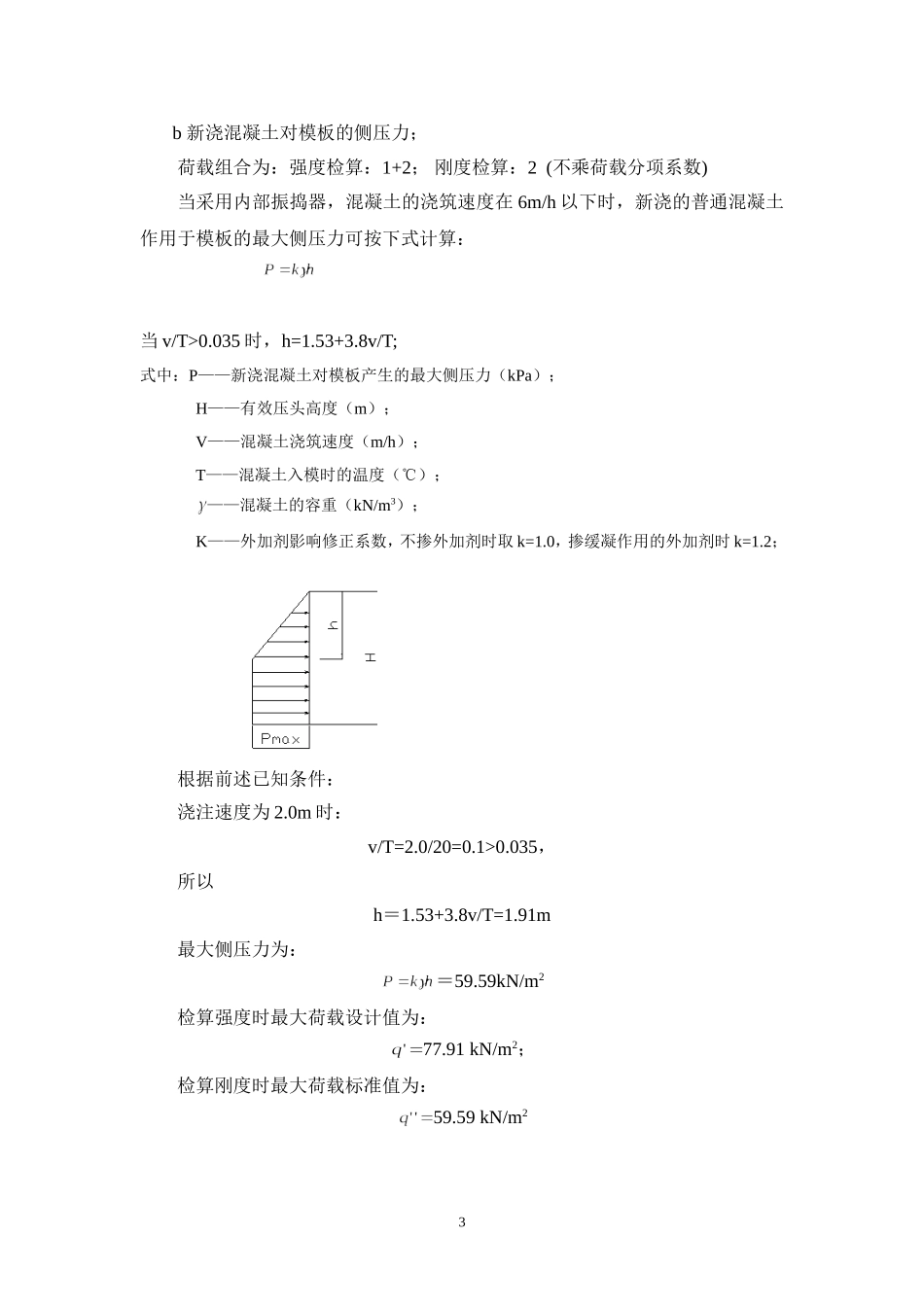

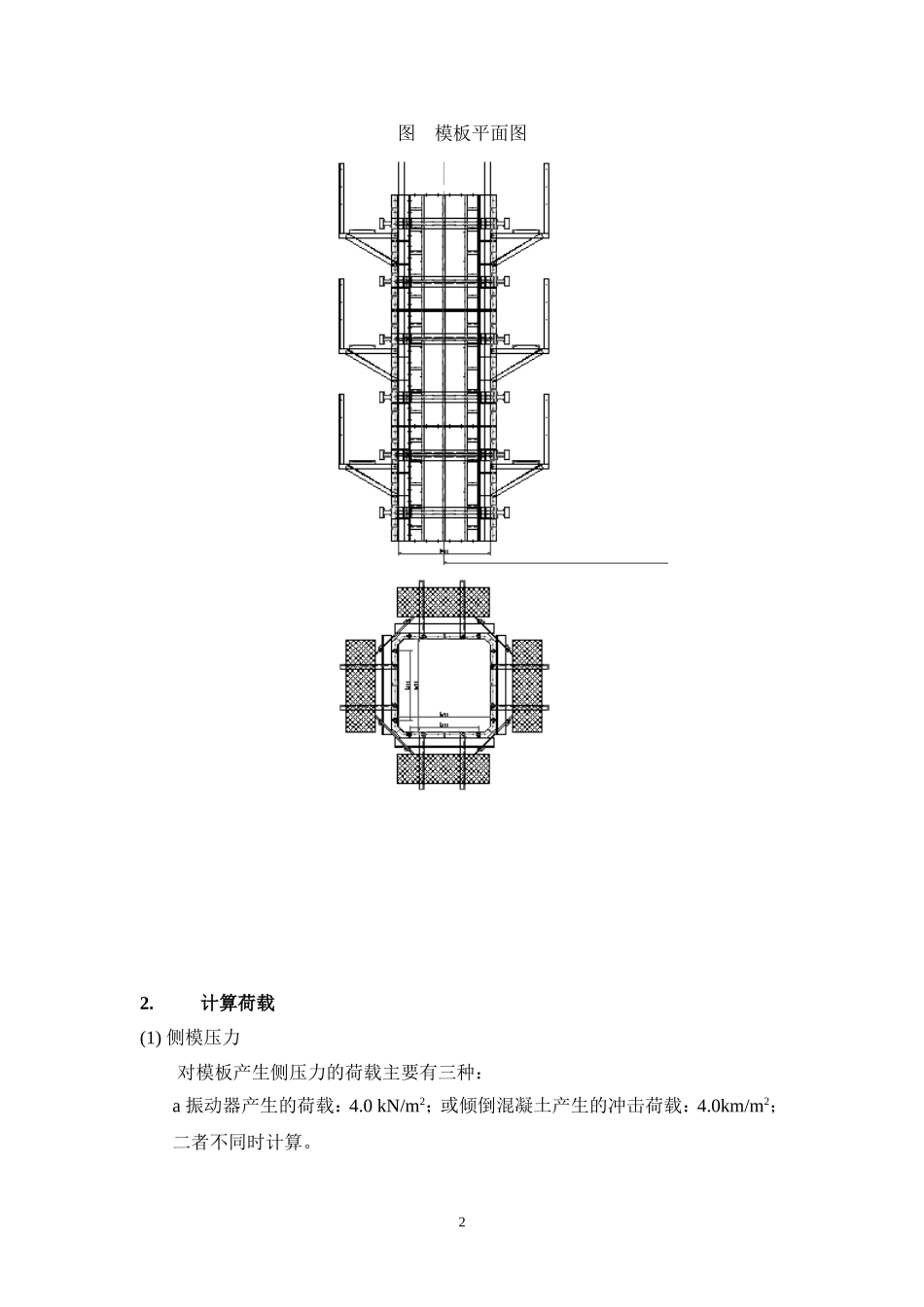

墩柱模板计算书一、参考资料《建筑施工计算手册》《路桥施工计算手册》《建筑结构荷载规范GB50009-2001》《机械设计手册》二、设计载荷砼的重力密度：26kN/m3；砼浇筑时温度：20℃；砼浇筑速度：2.0m/h；掺外加剂。钢材取Q235钢，重力密度：78.5kN/m3；容许应力为215MPa，不考虑提高系数；弹性模量为206GPa。人员及机具载荷按照10kN。风荷载取1kN/m2。根据《混凝土施工技术指南》规定，人员机具荷载取2.5kPa。风荷载取1kN/m2。主要材料许用应力见下表型号厚度（mm）拉、压、弯许用应力[σ]剪切许用应力[τ]承压许用应力Q235B≤20195100225三、基本资料：1.基本尺寸全钢模板，面板为6mm厚钢板，筋板为6mm钢板，主筋为10号槽钢，压梁2[16#双槽钢。法兰边框为12mm钢板，拉杆为T20，拉杆按高低方向间距1m，横向间距1.25m布置。模板平面图如图1所示：1图模板平面图2.计算荷载(1)侧模压力对模板产生侧压力的荷载主要有三种：a振动器产生的荷载：4.0kN/m2；或倾倒混凝土产生的冲击荷载：4.0km/m2；二者不同时计算。2b新浇混凝土对模板的侧压力；荷载组合为：强度检算：1+2；刚度检算：2(不乘荷载分项系数)当采用内部振捣器，混凝土的浇筑速度在6m/h以下时，新浇的普通混凝土作用于模板的最大侧压力可按下式计算：当v/T>0.035时，h=1.53+3.8v/T;式中：P——新浇混凝土对模板产生的最大侧压力（kPa）；H——有效压头高度（m）；V——混凝土浇筑速度（m/h）；T——混凝土入模时的温度（℃）；——混凝土的容重（kN/m3）；K——外加剂影响修正系数，不掺外加剂时取k=1.0，掺缓凝作用的外加剂时k=1.2；根据前述已知条件：浇注速度为2.0m时：v/T=2.0/20=0.1>0.035，所以h＝1.53+3.8v/T=1.91m最大侧压力为：＝59.59kN/m2检算强度时最大荷载设计值为：77.91kN/m2；检算刚度时最大荷载标准值为：59.59kN/m23四、模板整体检算(1)面板计算模板侧模板面板设计为厚度δ=6mm钢板，水平肋间距为0.35m，竖肋间距为0.4m，面板按双向板四边固定设计计算：面板计算示意图挠度=系数×qL4/K弯距=系数×qL2式中L取Lx和Ly中之较小者。K=Eh3/12(1-μ)=5.4E----弹性模量；钢材E=2.1×105MPa；h----板厚；μ---0.30；ω、ωmax----分别为板中心点的挠度和最大挠度；4Mx----为平行于Lx方向板中心点的弯距；My----为平行于Ly方向板中心点的弯距；M0x----固定边中点沿Lx方向的弯距；M0y----固定边中点沿Ly方向的弯距；弯距----使板的受荷面受压者为正；挠度----变位方向与荷载方向相同者为正。根据计算得：Mx=0.0296×qL2=0.16KN·mMy=0.0130×qL2==0.07KN·mM0x=0.0701×qL2==0.37KN·mM0y=-0.0565×qL2=-=-0.30KN·mW=bh2/6==2.4×10-6m3σmax=M0x/W==154.2MPaσmax=154.2MPa＜[σ]=215MPa满足要求！ω=0.00197qL4/K=0.09mm挠度f=0.09＜[f]=1／400=0.75面板的最大挠度满足要求!(2)竖肋计算计算参数：侧模竖肋均采用[10槽钢。竖肋间距为350mm。[10槽钢：Ix=198cm4，Wx=39.7cm3，A=12.7cm2，单位重量10kg/m。侧模水平肋受力检算按均布荷载q=146.2KN/m，简支梁式计算。5侧模水平肋受力模型计算如下:1.竖楞槽钢抗弯强度计算支座最大弯矩计算公式跨中最大弯矩计算公式其中q-强度设计荷载(kN/m)；q=27kN/md为压梁距离，d=1000mm；6经过计算得到最大弯矩M=2.7kN.M竖楞槽钢截面抵抗矩W=39700mm3经过计算得到σ=M/W=68MPa竖楞槽钢的抗弯计算强度小于需用应力值,满足要求!2.竖楞槽钢抗剪计算最大剪力的计算公式如下:Q=0.6qd截面抗剪强度必须满足:T=3Q/2bh<[T]其中最大剪力Q=16.2kN截面抗剪强度计算值T=5.1MPa竖楞槽钢抗剪强度计算满足要求!3.竖楞槽钢挠度计算最大挠度计算公式其中q-混凝土侧压力的标准值，q=59.59×0.35=20.9kN/m；E-竖楞槽钢的弹性模量，取206000N/mm2；经过计算得到v=0.35mm竖楞槽钢的最大挠度满足要求!(3)选用压梁71.压梁钢柱箍采用的规格:槽钢16#截面惯性矩I=930cm4和截面抵抗矩W=115cm3P=59.59*1*0.35=20.86KN最大弯矩设计值:M=8.33kN.m；应力计算值:σ=50MPa；经过计算得到:V=0.2mm8最大挠度满足要求!所以此结构能满足强度及刚度的要求2.选用对拉杆若每根对拉杆在侧压力作用下承力P=231.3KN拉杆均为轴心受拉构件，计算公式：σ=Pn/An<［σ］采用精轧螺纹钢，按动载1.4系数取值［σ］/1.4=785/1.4=560Mp对拉杆所需要的最小断面积为A=P/560=231300/560=413mm2Ø20精轧螺纹的有效面积为A=490mm2选用Ø20精轧螺纹可满足受力要求。结论：当混凝土浇注速度在2.0m/h以下时，强度和刚度均满足要求。9
