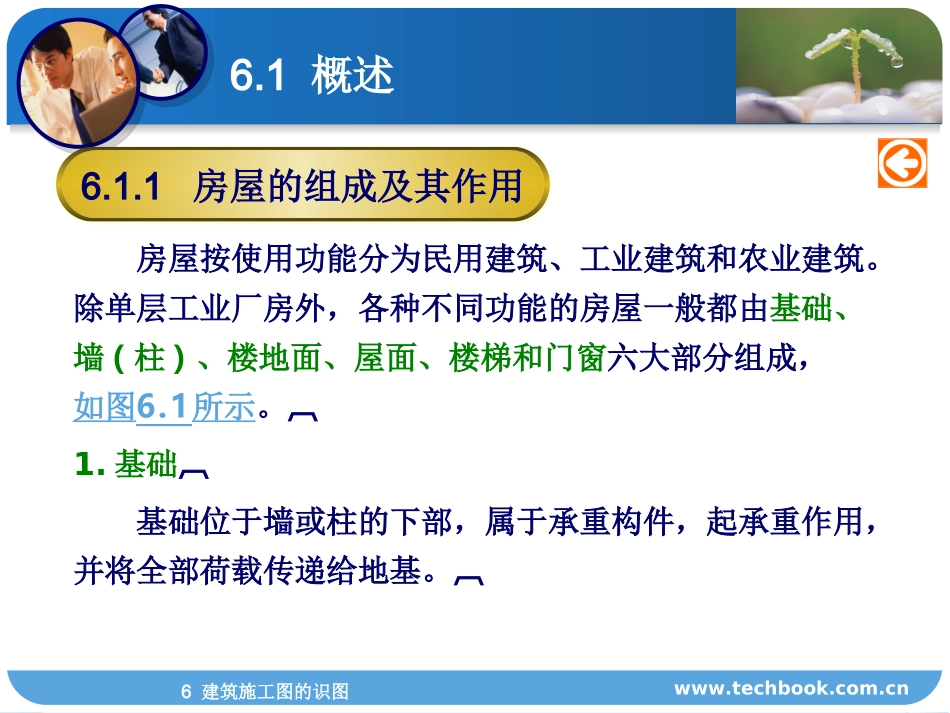

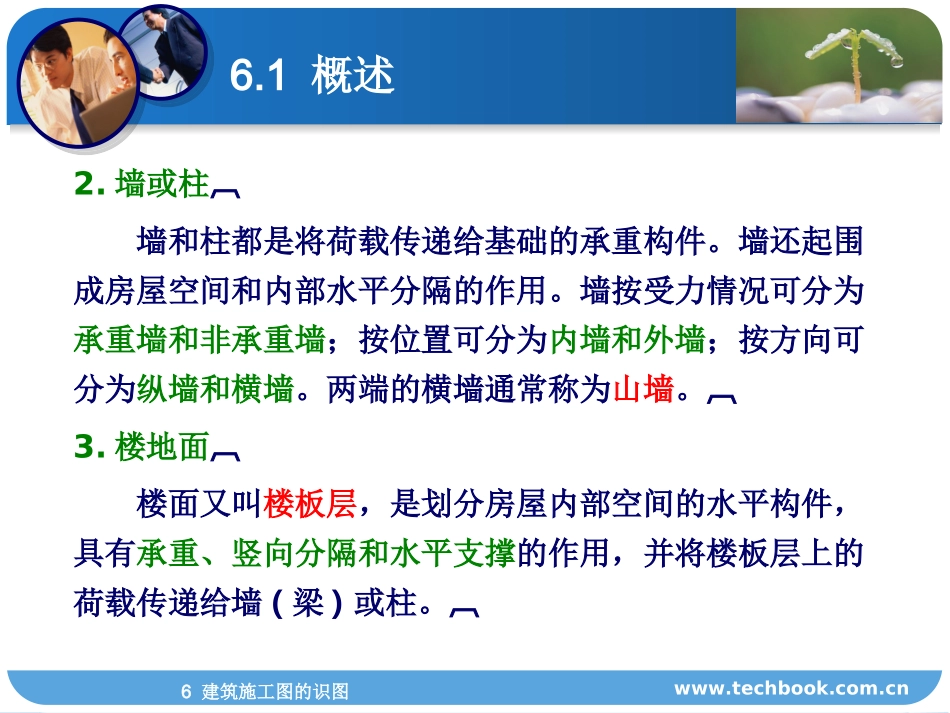

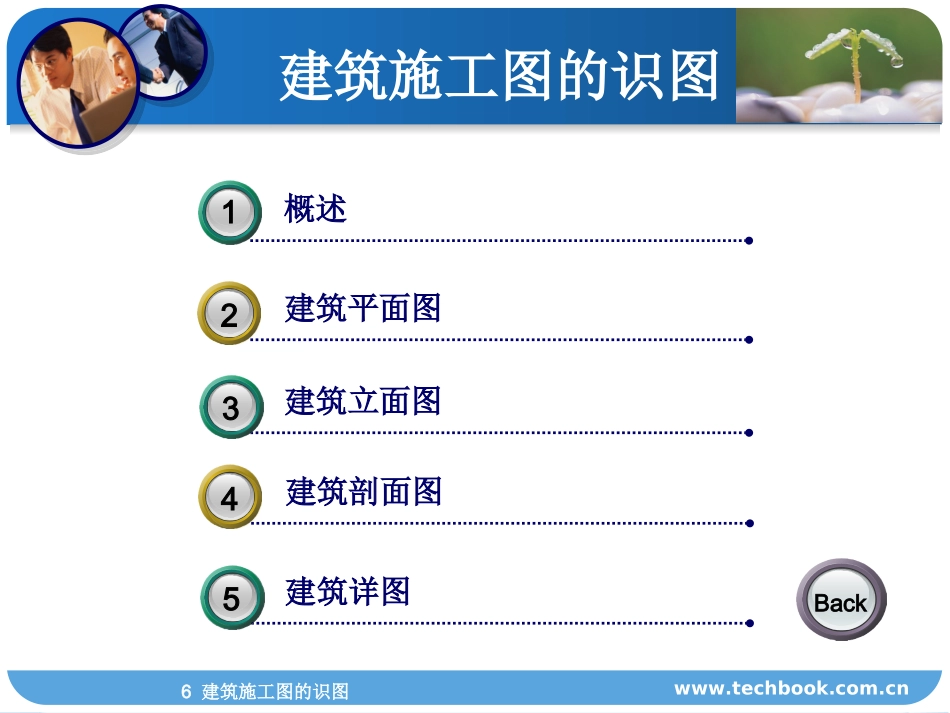

www.techbook.com.cn6建筑施工图的识图建筑施工图的识图概述1建筑平面图2建筑立面图33建筑剖面图4建筑详图35Backwww.techbook.com.cn6建筑施工图的识图6.1概述房屋按使用功能分为民用建筑、工业建筑和农业建筑。除单层工业厂房外，各种不同功能的房屋一般都由基础、墙(柱)、楼地面、屋面、楼梯和门窗六大部分组成，如图6.1所示。1.基础基础位于墙或柱的下部，属于承重构件，起承重作用，并将全部荷载传递给地基。6.1.1房屋的组成及其作用www.techbook.com.cn6建筑施工图的识图2.墙或柱墙和柱都是将荷载传递给基础的承重构件。墙还起围成房屋空间和内部水平分隔的作用。墙按受力情况可分为承重墙和非承重墙；按位置可分为内墙和外墙；按方向可分为纵墙和横墙。两端的横墙通常称为山墙。3.楼地面楼面又叫楼板层，是划分房屋内部空间的水平构件，具有承重、竖向分隔和水平支撑的作用，并将楼板层上的荷载传递给墙(梁)或柱。6.1概述www.techbook.com.cn6建筑施工图的识图4.屋面一般指屋顶部分。屋面是建筑物顶部承重构件，主要作用是承重、保温隔热和防水排水。它承受着房屋顶部包括自重在内的全部荷载，并将这些荷载传递给墙(梁)或柱。5.楼梯楼梯是各楼层之间的垂直交通设施，供人们上下楼层和紧急疏散之用。6.1概述www.techbook.com.cn6建筑施工图的识图6.门窗门和窗均为非承重的建筑配件。门的主要功能是交通和分隔房间；窗的主要功能则是通风和采光，同时还具有分隔和围护作用。6.1概述www.techbook.com.cn6建筑施工图的识图6.1概述图6.1房屋的基本组成Backwww.techbook.com.cn6建筑施工图的识图每一项建筑工程的建造都要经过下列程序：编制工程设计任务书→选择建设用地→场地勘测→设计→施工→设备安装→工程验收→交付使用和回访总结。其中设计工作是重要环节，具有较强的政策性和综合性。一套完整的施工图通常有：建筑施工图，简称建施；结构施工图，简称结施；给水排水施工图，简称水施；采暖通风施工图，简称暖施；电气施工图，简称电施。也有的把水施、暖施、电施统称为设施(即设备施工图)。6.1概述6.1.2房屋的组成及其作用www.techbook.com.cn6建筑施工图的识图一栋房屋的全套施工图的编排顺序是：图纸目录、建筑设计总说明、总平面图、建施、结施、水施、暖施、电施。各专业施工图的编排顺序是全局性的在前，局部性的在后；先施工的在前，后施工的在后；重要的在前，次要的在后。6.1概述www.techbook.com.cn6建筑施工图的识图1.用途和内容房屋建筑施工图是表示建筑物的总体布局、外部造型、内部布置、细部构造做法、内外装饰、满足其他专业对建筑的要求和施工要求的图样，是房屋施工和概预算工作的依据。房屋建筑施工图的内容包括总平面图、建筑设计说明、门窗表、各层建筑平面图、各朝向建筑立面图、剖面图和各种详图。6.1概述6.1.3建筑施工图的内容www.techbook.com.cn6建筑施工图的识图2.图示特点(1)应遵守的标准。房屋建筑施工图一般都遵守下列标准：《房屋建筑制图统一标准》GB/T50001－2001、《总图制图标准》GB/T50103－2001和《建筑制图标准》GB/T50104－2001。(2)图线。以上标准中对图线的使用都有明确的规定，总的原则是剖切面的截交线和房屋立面图中的外轮廓线用粗实线，次要的轮廓线用中粗线，其他线一律用细线。再者，可见部分用实线，不可见部分用虚线。6.1概述www.techbook.com.cn6建筑施工图的识图(3)比例。房屋建筑施工图中一般都用缩小比例来绘制施工图，根据房屋的大小和选用的图纸幅面，按《建筑制图标准》中的比例选用。(4)图例。由于建筑的总平面图和平面图、立面图、剖面图的比例较小，图样不可能按实际投影画出，各专业对其图例都有明确的规定。例如，总平面图常用图例如表6.1所示（详见P73）。6.1概述www.techbook.com.cn6建筑施工图的识图为了加快设计和施工速度，提高设计与施工质量，把建筑工程中常用的、大量性的构件、配件按统一模数、不同规格设计出系列施工图，供设计部门、施工企业选用，这样的图称为标准图。标准图装订成册后，就称为标准图集或通用图集。标准图（集）的适用范围为：经...
