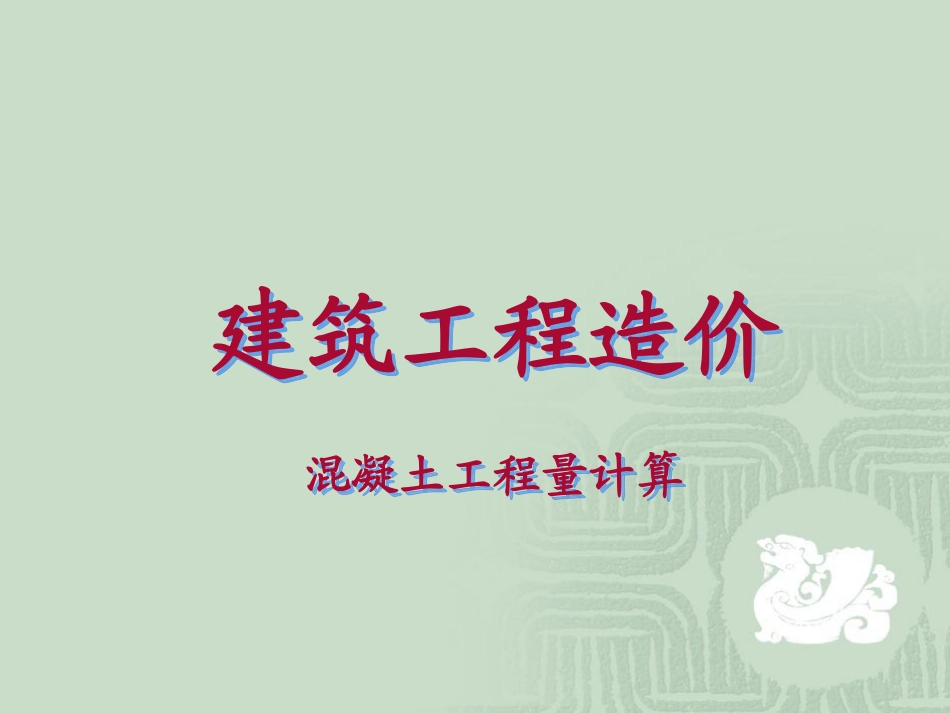

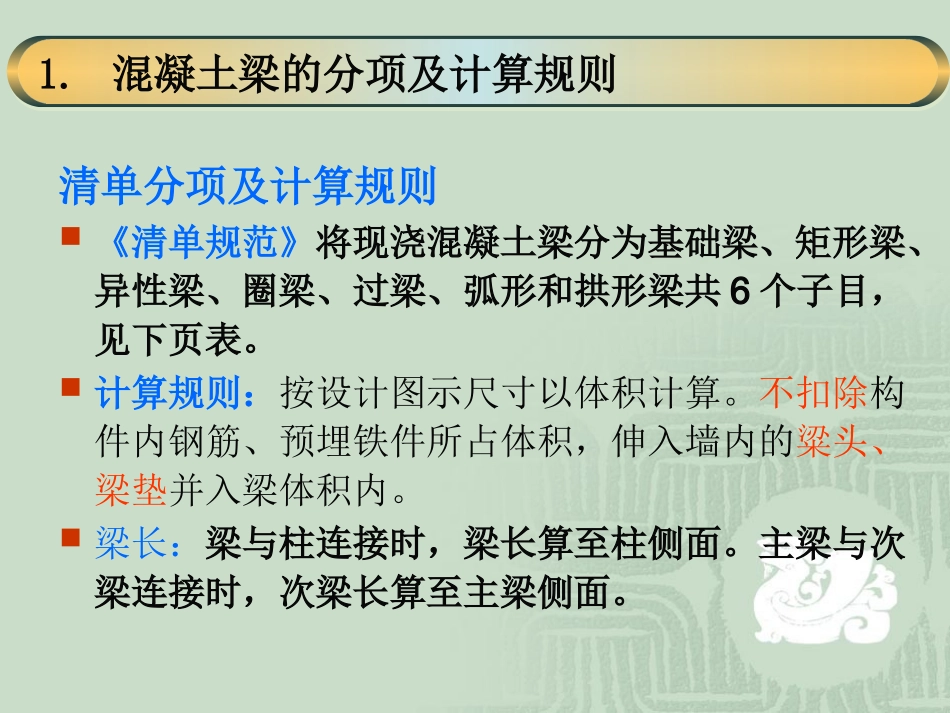

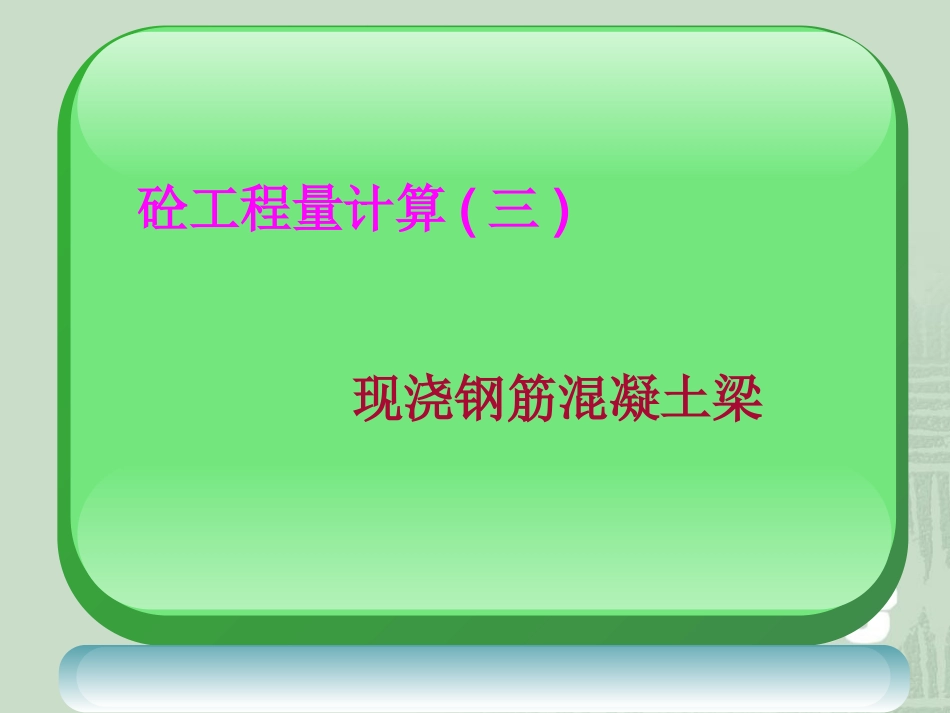

建筑工程造价混凝土工程量计算建筑工程造价混凝土工程量计算砼工程量计算(三)现浇钢筋混凝土梁清单分项及计算规则《清单规范》将现浇混凝土梁分为基础梁、矩形梁、异性梁、圈梁、过梁、弧形和拱形梁共6个子目，见下页表。计算规则：按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件所占体积，伸入墙内的粱头、梁垫并入梁体积内。梁长：梁与柱连接时，梁长算至柱侧面。主梁与次梁连接时，次梁长算至主梁侧面。1.混凝土梁的分项及计算规则项目编码项目名称项目特征计量单位工程量计算规则工作内容010503001基础梁1.梁底标高；2.梁截面尺寸；3.混凝土强度等级；4.混凝土拌和料要求。m3按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件所占体积，伸入墙内的粱头、梁垫并入梁体积内。混凝土制作、运输、浇筑、振捣、养护010503002矩形梁010503003异形梁010503004圈梁010503005过梁010503006弧形、拱形梁定额分项及计算规则《定额》将现浇混凝土梁分为①基础梁；②单梁、连系梁；③矩形、弧形梁；④异性梁及异性弧形梁；⑤圈梁；⑥过梁共6个子目。计算规则：按梁截面面积乘以梁长以体积计算。清单工程量=定额工程量归纳总结：比较清单规则和定额规则，对混凝土梁量计算的规定基本是一致的，因此，梁柱整浇时：断梁不断柱：即梁与柱连接时，梁长算至柱侧面2.砼梁长的确定断次梁不断主梁：即次梁与主梁连接时，次梁长度算至主梁侧面GL(现浇或预制)QLQL兼GL1、圈梁外墙：V=SQL×（L中-∑LGL-∑LGZ）内墙：V=SQL×（L内-∑LGL-∑LGZ）∑LGZ:无槎：∑LGZ=b构造柱边长×N有槎:∑LGZ=(b构造柱边长+0.03×n)×N其中：n为有槎面数，N为构造柱根数。2.混凝土梁工程量的计算2、过梁1）、两端非混凝土支座：V=SGL×(L洞口净宽+2×0.25)若设计没有明确规定时取0.25m，有明确规定时，按规定计算。2）、两端混凝土支座：V=SGL×L洞口净宽3）、一端非混凝土支座，一端混凝土支座：V=SGL×(L洞口净宽+0.25)4）、圈过梁连成整体时（一律取0.25m）：V=SGL×(L洞口净宽+2×0.25)3、单梁、连续梁------系指不与混凝土板现浇构成一体的梁。非混凝土支座：V=SL×L全长混凝土支座：V=SL×L净长L净长：①梁与柱（混凝土墙）连接时，算至柱（混凝土墙）内侧面。②次梁与主梁（次梁）连接时，算至主梁（次梁）内侧面。【例1】计算上页图梁混凝土工程量。支座宽240mm，支座轴线间的距离4.2m，梁截面尺寸250×450.3345.0)212.02.4(45.025.050.0)212.02.4(45.025.0mVmV按图示，计算连续梁混凝土工程量。解：解：连续梁混凝土工程量：V=0.3m×0.2m×（3.6×3+0.12×2）m=0.66m3举例：【例2】计算下图中现浇圈梁、窗过梁的混凝土工程量。已知：C1：1500×1500C2：1800×1700M1：900×2100M2：1000×2400构造柱：240×240（无槎）所有墙体上均设混凝土圈梁,高400，宽同墙厚；窗过梁：圈梁替代过梁，窗顶未至圈过梁底部时，圈过梁向下加高至窗顶。混凝土工程量计算(四)现浇钢筋混凝土板清单分项及计算规则《清单规范》将混凝土板分为①有梁板；②无梁板；③平板；④拱板；⑤薄壳板；⑥拦板；⑦天沟、挑檐板；⑧雨篷、阳台板；⑨其他板共9个子目，见下页表。1.砼板的分项及计算规则项目编码项目名称项目特征计量单位工程量计算规则工作内容010505001有梁板1.板底标高2.板厚度3.混凝土强度等级4.混凝土拌和料要求m3按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件及单个面积0.3m2以内的孔洞所占体积。有梁板（包括主、次梁与板）按梁、板体积之和计算，无梁板按板和柱帽体积之和计算，各类板伸入墙内的板头并入板体积内计算，薄壳板的肋、基梁并入薄壳体积内计算。混凝土制作、运输、浇筑、振捣、养护010505002无梁板010505003平板010505004拱板010505005薄壳板010505006栏板项目编码项目名称项目特征计量单位工程量计算规则工作内容010505007天沟、挑檐板1.混凝土强度等级2.混凝土拌和料要求m3按设计图示尺寸以体积计算。混凝土制作、运输、浇筑、振捣、养护010505008雨蓬、阳台板按设计图示尺寸以墙外部分体积计算。包括伸出墙外的牛腿和雨棚反挑檐的体积。01050500...
