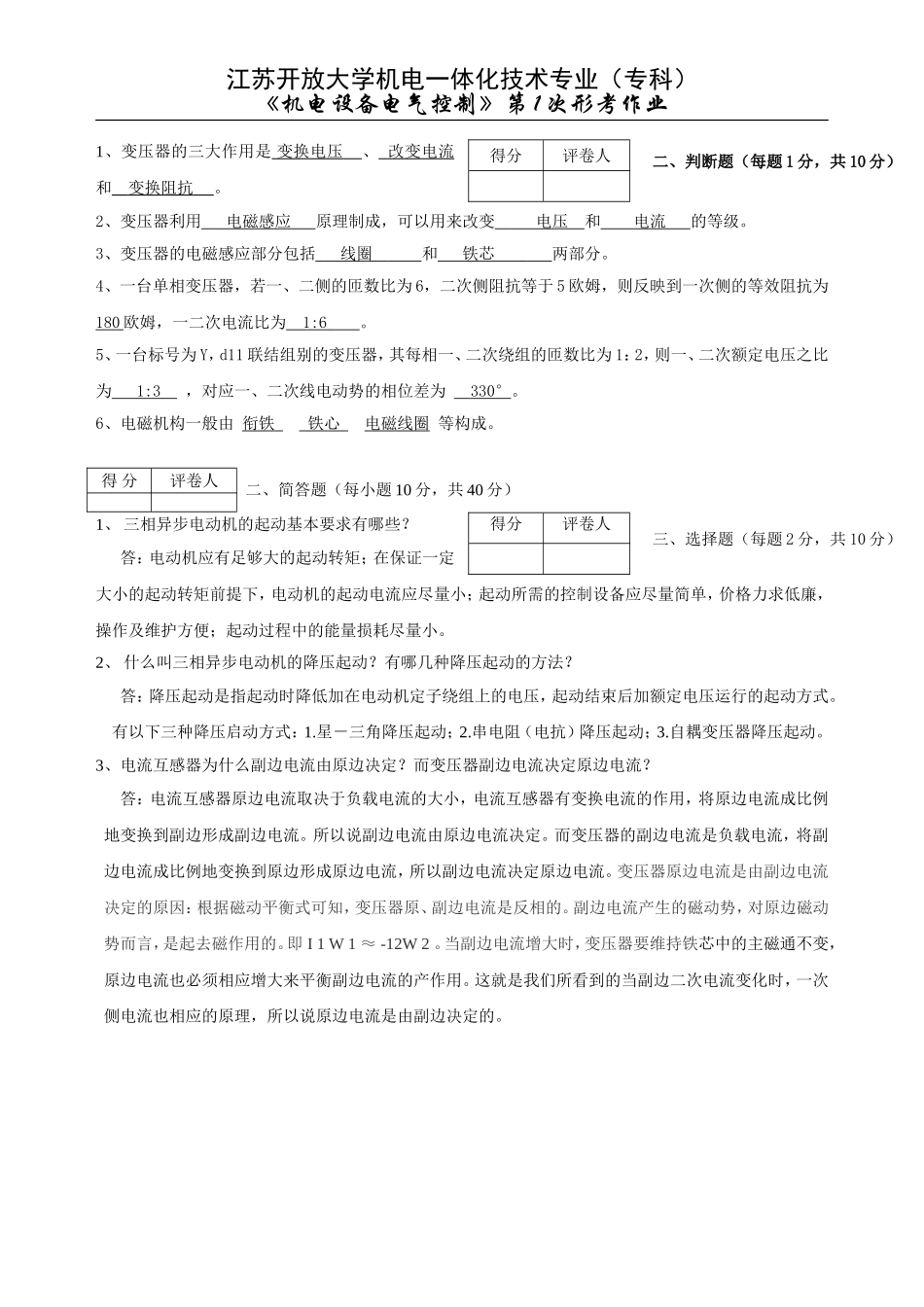

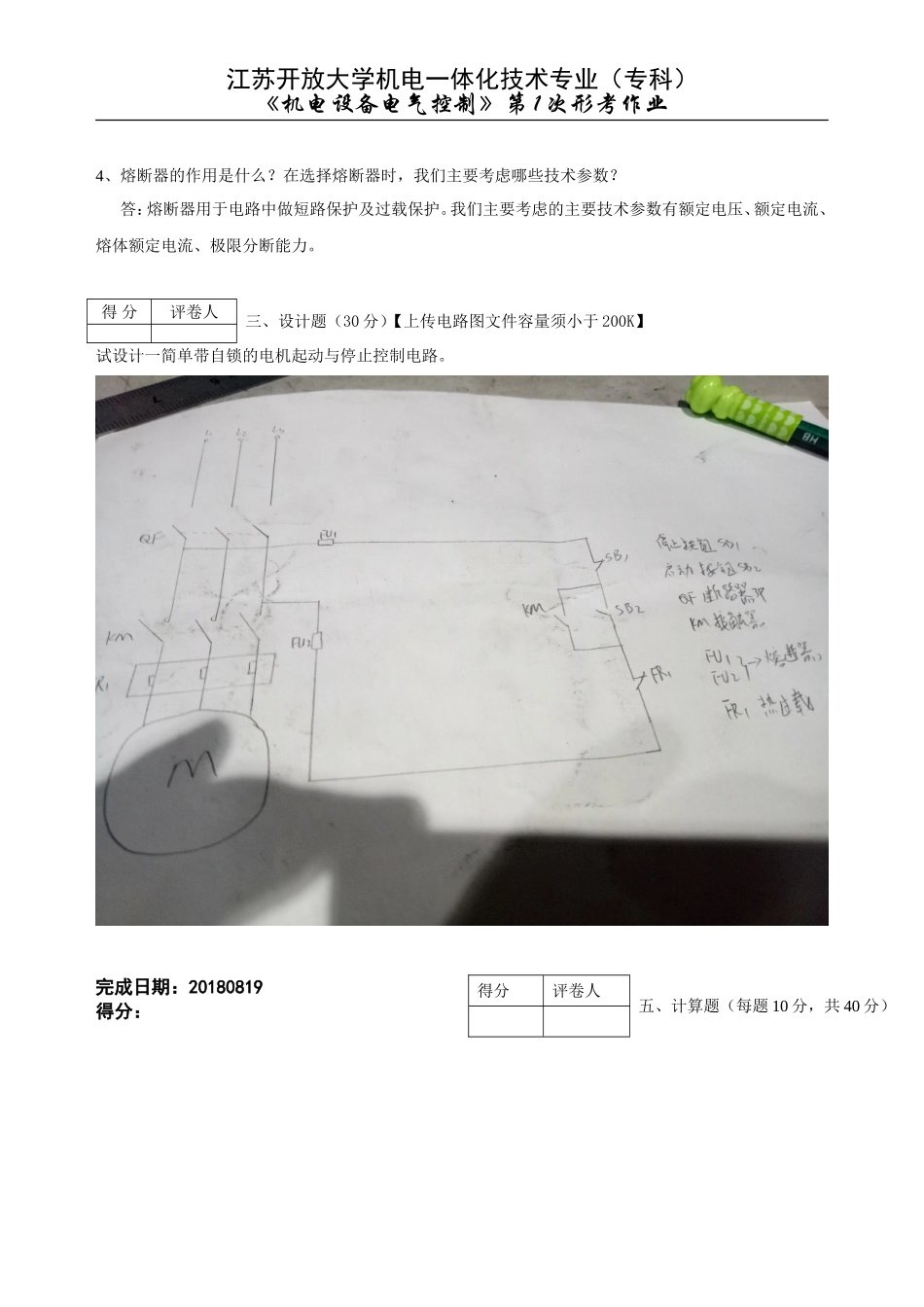

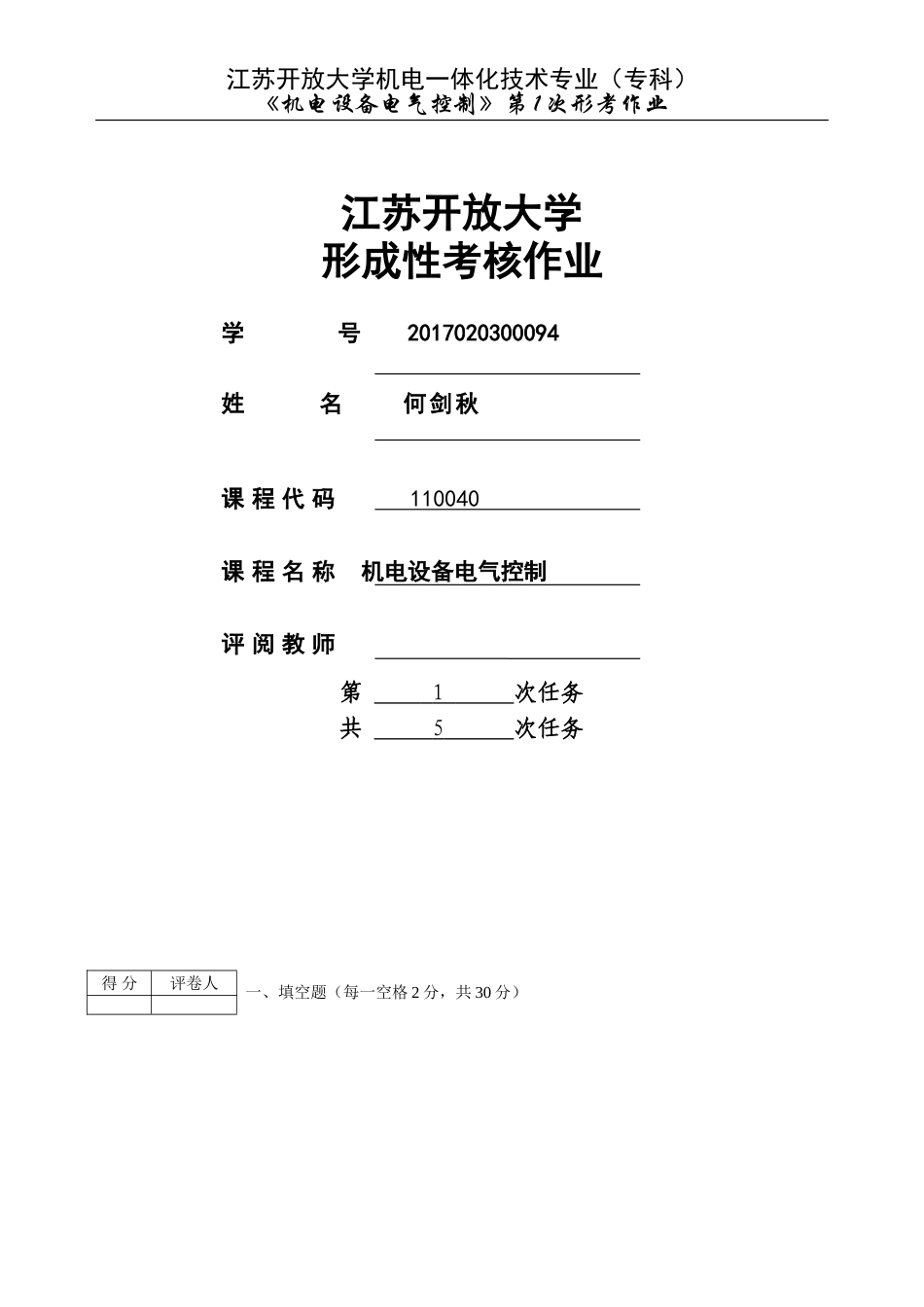

江苏开放大学机电一体化技术专业（专科）《机电设备电气控制》第1次形考作业江苏开放大学形成性考核作业学号2017020300094姓名何剑秋课程代码110040课程名称机电设备电气控制评阅教师第1次任务共5次任务得分评卷人一、填空题（每一空格2分，共30分）江苏开放大学机电一体化技术专业（专科）《机电设备电气控制》第1次形考作业1、变压器的三大作用是变换电压、改变电流和变换阻抗。2、变压器利用电磁感应原理制成，可以用来改变电压和电流的等级。3、变压器的电磁感应部分包括线圈和铁芯两部分。4、一台单相变压器，若一、二侧的匝数比为6，二次侧阻抗等于5欧姆，则反映到一次侧的等效阻抗为180欧姆，一二次电流比为1:6。5、一台标号为Y，d11联结组别的变压器，其每相一、二次绕组的匝数比为1：2，则一、二次额定电压之比为1:3，对应一、二次线电动势的相位差为330°。6、电磁机构一般由衔铁铁心电磁线圈等构成。得分评卷人二、简答题（每小题10分，共40分）1、三相异步电动机的起动基本要求有哪些？答：电动机应有足够大的起动转矩；在保证一定大小的起动转矩前提下，电动机的起动电流应尽量小；起动所需的控制设备应尽量简单，价格力求低廉，操作及维护方便；起动过程中的能量损耗尽量小。2、什么叫三相异步电动机的降压起动？有哪几种降压起动的方法？答：降压起动是指起动时降低加在电动机定子绕组上的电压，起动结束后加额定电压运行的起动方式。有以下三种降压启动方式：1.星－三角降压起动；2.串电阻（电抗）降压起动；3.自耦变压器降压起动。3、电流互感器为什么副边电流由原边决定？而变压器副边电流决定原边电流？答：电流互感器原边电流取决于负载电流的大小，电流互感器有变换电流的作用，将原边电流成比例地变换到副边形成副边电流。所以说副边电流由原边电流决定。而变压器的副边电流是负载电流，将副边电流成比例地变换到原边形成原边电流，所以副边电流决定原边电流。变压器原边电流是由副边电流决定的原因：根据磁动平衡式可知，变压器原、副边电流是反相的。副边电流产生的磁动势，对原边磁动势而言，是起去磁作用的。即I1W1≈-12W2。当副边电流增大时，变压器要维持铁芯中的主磁通不变，原边电流也必须相应增大来平衡副边电流的产作用。这就是我们所看到的当副边二次电流变化时，一次侧电流也相应的原理，所以说原边电流是由副边决定的。得分评卷人二、判断题（每题1分，共10分）得分评卷人三、选择题（每题2分，共10分）江苏开放大学机电一体化技术专业（专科）《机电设备电气控制》第1次形考作业4、熔断器的作用是什么？在选择熔断器时，我们主要考虑哪些技术参数？答：熔断器用于电路中做短路保护及过载保护。我们主要考虑的主要技术参数有额定电压、额定电流、熔体额定电流、极限分断能力。得分评卷人三、设计题（30分）【上传电路图文件容量须小于200K】试设计一简单带自锁的电机起动与停止控制电路。完成日期：20180819得分：得分评卷人五、计算题（每题10分，共40分）江苏开放大学机电一体化技术专业（专科）《机电设备电气控制》第1次形考作业评阅时间：课程名称：机电设备电气控制第1次任务作业评语：评阅教师：
