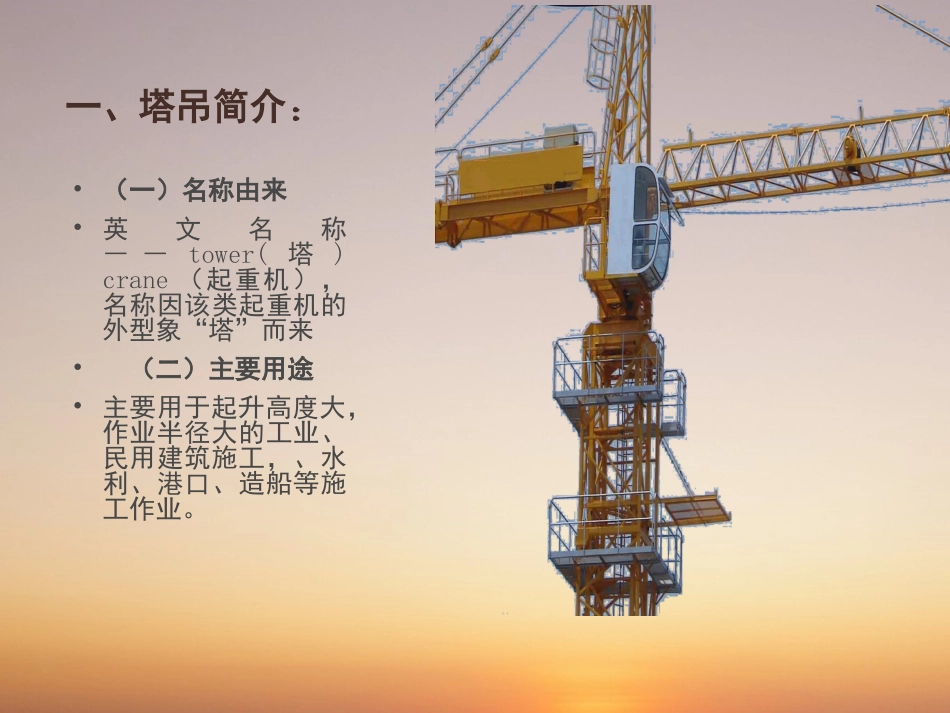

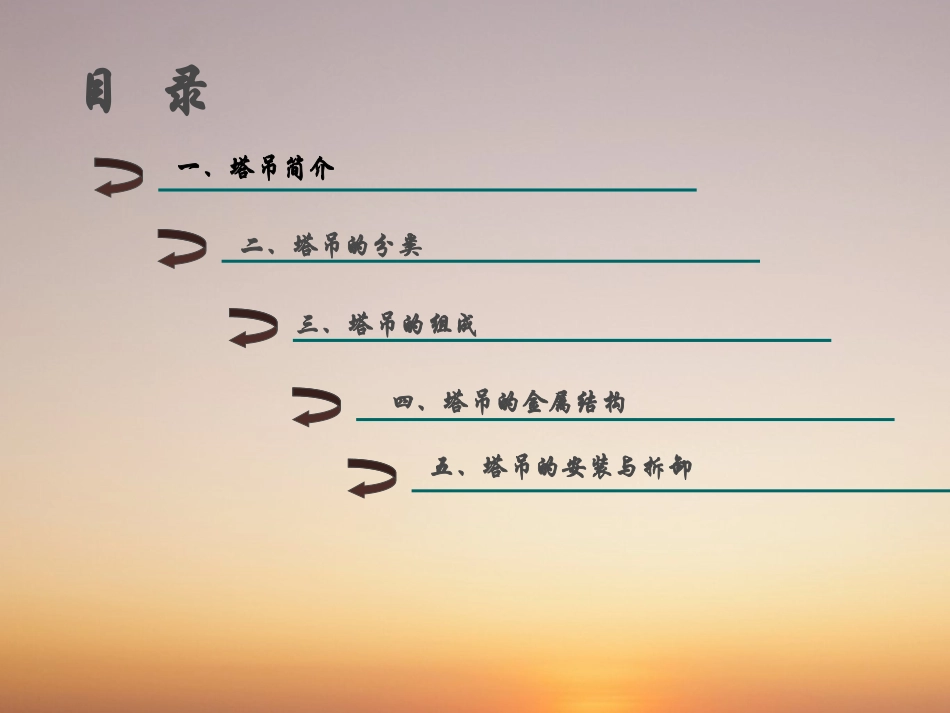

塔式起重机基础知识介绍目录一、塔吊简介二、塔吊的分类三、塔吊的组成四、塔吊的金属结构五、塔吊的安装与拆卸一、塔吊简介：•（一）名称由来•英文名称――tower(塔)crane（起重机），名称因该类起重机的外型象“塔”而来•（二）主要用途•主要用于起升高度大，作业半径大的工业、民用建筑施工，、水利、港口、造船等施工作业。二、塔吊的分类1.按回转支承位置分上回转塔机下回转塔机2.按变幅方式分主要有（1）小车变幅式（2）动臂变幅式3.按安装方式分（1）快速安装式（下回转式）（2）非快速安装式（上回转式）4.按底架固定情况分（1）固定式（2）轨行式5.升高方式分（1）固定高度（2）自升式自升式（1）附着式（2）内爬式轨道式塔式起重机动臂变幅式塔式起重机下回转式塔机•5.1、固定高度•无附着装置安装到一个固定的独立高度使用及所有附着式塔式起重机在无附着的时候都可成为固定高度的塔式起重机，另外快装式塔式起重机，均为固定高度的塔式起重机。5、按升高方式分5.2、自升式5.2.1、附着式塔机安装在建筑物一侧，底座固定在专门的基础上或将行走台车固定在轨道上，随着塔身的自行加节升高，每间隔一定高度用专用杆件将塔身与建筑物连接，依附在建筑物上。附着式塔机是我国目前应用最广泛的一种安装形式，塔机由其他起重设备安装至基本高度后，即可由自身的顶升机构，随建筑物升高将塔身逐节接高，附着和顶升过程可利用施工间隙进行，对工程进度影响不大，且建筑物仅承受由塔机附着杆件所传递的水平载荷，一般无需特别加固。施工结束后，塔机的拆卸可按安装逆程序进行，不需另设拆卸设备。5、按升高方式分•5.2.2、内爬式•塔机安装在建筑物内部，支承在建筑物电梯井内或某一开间内，依靠安装在塔身底部的爬升机构，使整机沿建筑物内通道上升。•内爬式塔机(见图1-12)主要应用于超高层建筑的施工，塔身高度固定，塔机自重较轻，利用建筑物的楼层进行爬升，在塔机起升卷筒的容绳量内，其爬升高度不受限制。但塔机全部重量支承在建筑物上，建筑结构需作局部加强，与建筑设计联系比较密切。其爬升须与施工进度协调。施工结束后，需用特设的屋面起重机或辅助起重设备将塔机解体卸至地面。5、按升高方式分三、塔吊的组成–1、结构–由底架、塔身、回转支座、塔顶、平衡臂、吊臂、司机室、梯子与平台、顶升套架和横梁部分组成。按作用和工作性质区分，塔式起重机一般由下列部分组成：三、塔吊的组成•2、机构•由起升机构、回转机构、变幅机构、液压机构等部分组成。三、塔吊的组成•3、电气•由电源、电线与电缆、控制与保护、电动机等部分组成。•4、安全装置•由超载限制器、行程限位器、安全止挡和缓冲器、应急装置、非工作状态安全装置、环境危害预防装置等部分组成。塔机型号的编制方法为了快速有效地区别各种塔机的品种规格，我们应当了解我国塔机的型号编制方法。塔式起重机是起（Q）重机大类的塔（T）式起重机组，故前两个字母为QT；特征代号看你强调什么特征，如块装式用K，自升式用Z，固定式用G，下回转用X等等。例如：QTK400—代表起重力矩400kN·m的块装式塔机。QTZ800B—代表起重力矩800kN·m的自升式塔机，第二次改型设计。四、塔吊的金属结构•1.1、底架•底架是塔式起重机中承受全部载荷的最底部结构件.•1.2、塔身•大多数塔式起重机的塔身都是空间桁架结构.•塔身节的连接，主要有高强度螺栓、抗剪螺栓、横向销轴、瓦套连接等。•1.3、回转支座•一般由回转平台、回转支承、固定支座（或为底架）组成。•1.4、塔顶•塔顶的型式一般可分为刚性的和可摆动的两种，主要作用是支承吊臂。四、塔吊的金属结构•1.5、平衡臂•平衡臂的作用：•（1）放置配重，产生后倾力矩以便在工作状态减少由吊重引起的前倾力矩，在非工作状态减少强风引起的前倾力矩，并保证其抗倾翻稳定性；•（2）在采用可摆动塔顶撑杆时，平衡臂还要对塔顶撑杆起支持作用；在采用固定塔顶时，平衡臂则是靠塔顶来支持的；•1.6、吊臂•吊臂可分为两类：（1）动臂变幅式（2）小车水平变幅式•小车水平变幅臂架，为了减轻自重，截面大部分为三角形，极少数者用矩形截面，而且又多采用正三角...
