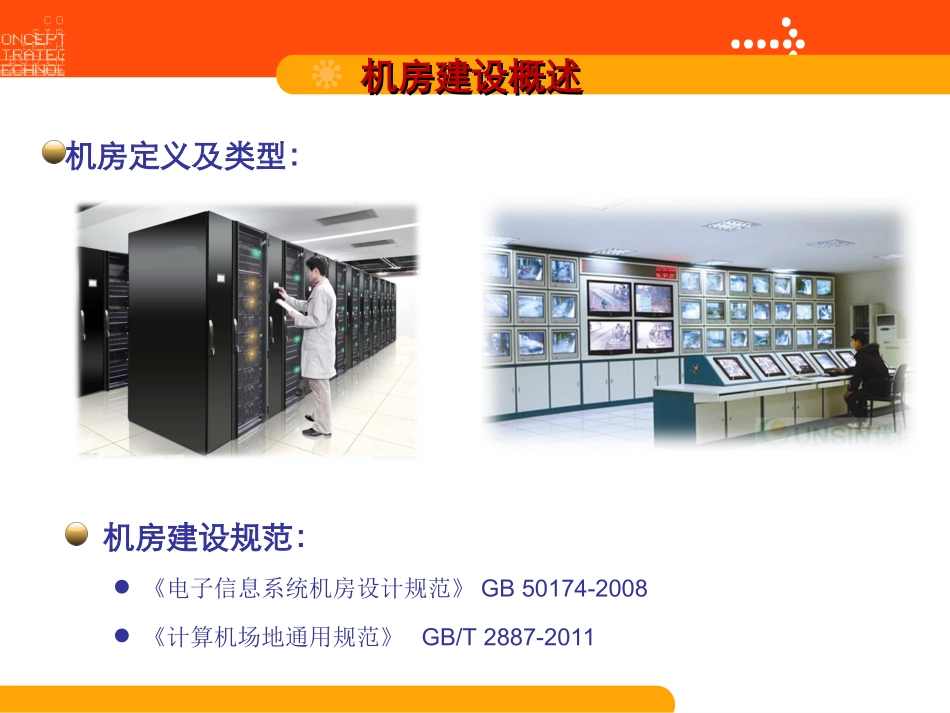

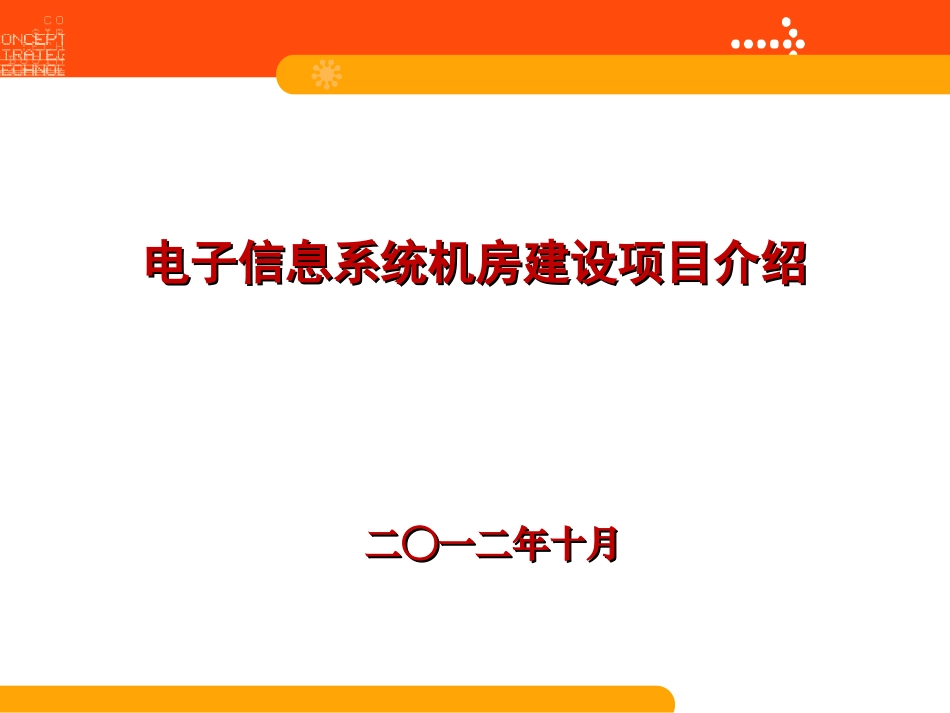

电子信息系统机房建设项目介绍电子信息系统机房建设项目介绍二○一二年十月二○一二年十月第一部分机房建设概述第一部分机房建设概述第二部分机房平面布局第二部分机房平面布局第三部分机房建设内容第三部分机房建设内容介绍内容介绍内容机房定义及类型：机房建设概述机房建设概述机房建设规范：《电子信息系统机房设计规范》GB50174-2008《计算机场地通用规范》GB/T2887-2011机房分级与性能要求：A级：容错系统——M（N+X）B级：冗余配置——N+XC级：基本需求——N机房环境要求：温度、相对湿度（开机时）空气含尘浓度：<18000粒/升(粒径≥0.5μm)照度：正常照明（500LX）、应急照明（50LX）噪声（65dB）、电磁干扰（≤800A/m）、振动及静电机房建设概述机房建设概述环境条件级别A级B级C级温度℃23±118~28相对湿度40%~55%35%~75%温度变化率<5，不得凝露〈10，不得凝露机房位置：电力供给应稳定可靠，交通、通信应便捷，自然环境应清洁远离粉尘、没烟、有害气体及生产或贮存具有腐蚀性、易燃、易爆物场所。远离水灾、火灾隐患区域；远离强振源、强噪声源；避开强电磁场干扰。结构荷载等。机房组成：主机房：使用面积A=FN（F取3.5~5.5，N为机柜数量）辅助区：使用面积宜为主机房面积的0.2~1倍。用户工作室：3.5~4m2/人IT办公室：5-7m2/人机房建设概述机房建设概述第一部分机房建设概述第一部分机房建设概述第二部分机房平面布局第二部分机房平面布局第三部分机房建设内容第三部分机房建设内容介绍内容介绍内容机房平面布局机房平面布局机房平面设计：机房的平面布局设计要充分考虑人流-物流-信息流的合理规划，达到效率高、流程合理，建立良好、舒适的人员工作环境。环境要求相同的功能房间尽量集中布置，使功能分区明确，以便采用不同类型的空调系统从而节约能源。重要设备或重要的功能房间应放置在空调系统前端，人流的末端。按电子信息系统的工艺流程布置设备或功能房间，正确组织信息流通的合理流程，应使流通路线和人员的徒步行走路线尽可能短，而且人员应单向流动避免往返交叉。机房区的安全出口不应少于两个，并宜设在机房区的两端，开启方向应符合防火规范设计要求，门的尺寸要方便设备的进出。机房建设概述机房建设概述机房平面布局机房平面布局第一部分机房建设概述第一部分机房建设概述第二部分机房平面布局第二部分机房平面布局第三部分机房建设内容第三部分机房建设内容介绍内容介绍内容机房建设内容机房建设内容机房工程的主要内容：装修工程：材料选择地面工程隔断工程墙面工程吊顶工程门窗工程其它工程机房色彩机房建设内容机房建设内容地面工程：采用钢质抗静电活动地板，规格600*600*35地板的作用：管线敷设、空调送风静压箱、静电泄漏地板架空高度：宜>250mm（做为送风静压箱时宜>400mm）防尘处理：保温处理：做为送风静压箱机房建设内容机房建设内容————11、、装修工程装修工程吊顶工程：机房净高不宜小于2.6米吊顶的作用：常用吊顶板：铝合金微孔吊顶板常用的规格：方形600*600*0.8、条形1200*300*0.8顶上防尘处理机房建设内容机房建设内容————11、、装修工程装修工程装修工程：墙面工程：墙柱面水泥漆或彩钢板装饰，不锈钢踢脚线；隔断工程：不锈钢包框钢化玻璃隔断、防火玻璃隔断；机房建设内容机房建设内容————11、、装修工程装修工程门窗工程：A、B级主机房不宜设置外窗机房门应保证最大设备能进出机房出入口门：钢质防火门其他工程：楼板承重防水处理缝隙密封防虫防鼠机房建设内容机房建设内容————11、、装修工程装修工程机房建设内容机房建设内容————22、、电气工程电气工程供电等级：一级负荷供配电系统：UPS设备供电：计算机设备应急照明消防电源监控设备动力供电系统：空调新风系统供电正常照明维护电源插座电气工程：机房供配电系统是机房信息系统运行最为基础的保障，按负荷等级A级负荷设计，务必确保整体供电可靠不间断，质量稳定安全无干扰。供电容量：机房总用电量应留有余量，保证机房未来有足够的...
