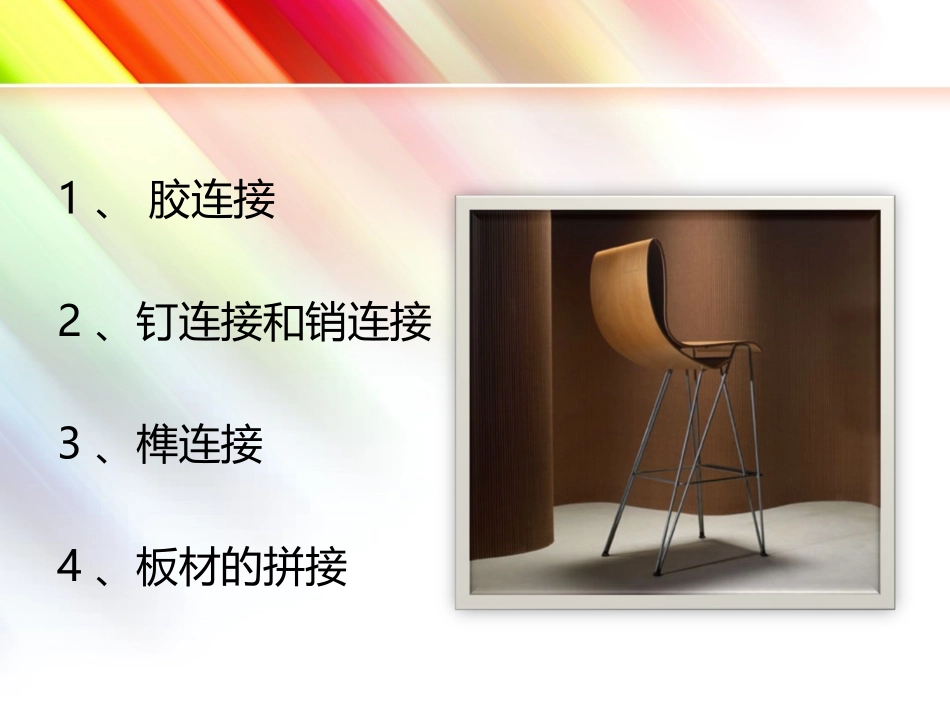

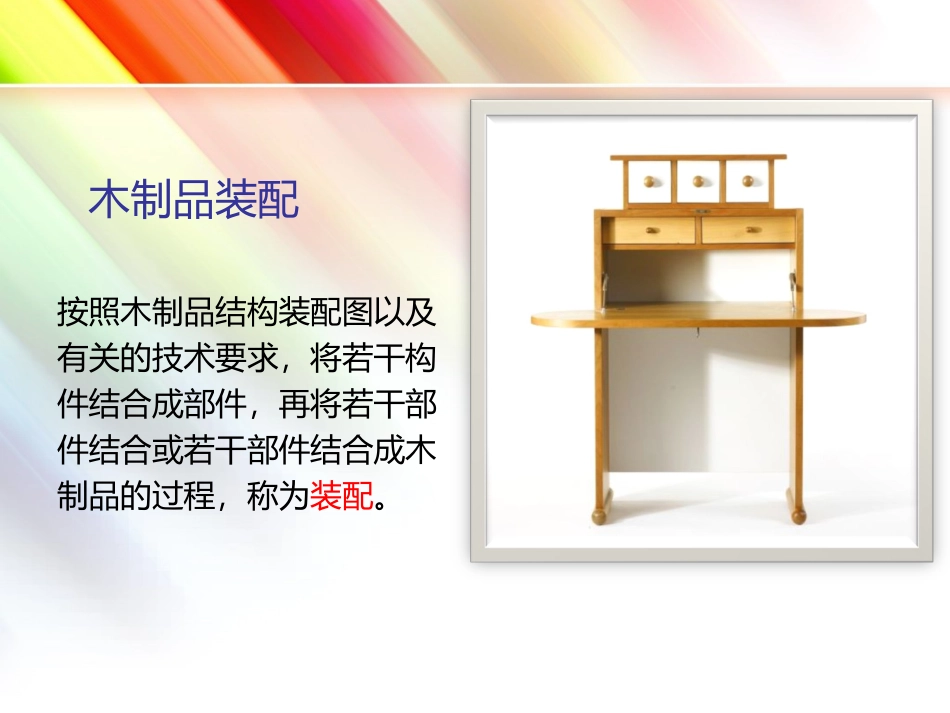

木制品装配按照木制品结构装配图以及有关的技术要求,将若干构件结合成部件,再将若干部件结合或若干部件结合成木制品的过程,称为装配。1、胶连接2、钉连接和销连接3、榫连接4、板材的拼接1、胶连接主要用于实木板的拼接及榫头榫孔的胶合。特点:制作简便、结构牢固外形美观。目前行业中常用的胶黏剂种类繁多,最常用的是聚醋酸乙酯乳胶液,俗称乳白胶。优点:使用方便,具有良好和安全的操作性能,不易燃,无腐蚀性,对人体无刺激作用;在常温下固化快,无须加热,并可得到较好的干状胶合强度,固化后的胶层透明无色,不污染木材表面。缺点:成本较高,耐水性、耐热性差,易吸湿,在长时间静载荷作用下胶层出现蠕变,只适用内木制品2、钉连接和销连接销是用钢或者木做成圆杆状或者片状,用以阻止被连接构件相对移动的连接物。在连接中,销主要受弯,木构件主要承压。这两种工作都有比较好的塑性,因而销连接是一种比较可靠的连接。属于圆杆状的,有螺栓、钉、圆钢销、螺钉、玻璃钢圆销等;属于板片状的,有玻璃钢板销,钢板销等。钉连接螺栓连接上述各种销中,以螺栓和钉应用最广,一般木结构均可采用。当受使用条件限制,不允许在结构中使用金属配件时,可采用玻璃钢销。在桥梁结构中,有时可采用钢板销。组合式橱柜组装过程铁钉结合1、明钉结合2、暗钉结合3、扎钉结合木螺钉结合1、直接用螺钉连接2、明螺吊结3、暗螺挂结木钉或竹钉结合适用于板面加宽拼接及榫接的固定。孔深约为钉长的1/2,在两结合面涂胶后拼粘好。扒钉结合常用于屋架等铰接处,一般按设计规定使用,在农村房屋建筑中使用较多。螺栓结合常用于受力较大的部位,可将两个、三个或更多的部件镶合在一起。联接件结合法1、直角式倒刺螺母结合2、角尺式联接件结合3、偏心联接件结合4、胀管螺母与螺钉结合1、直角倒刺连接件结合由倒刺螺母、直接倒刺和螺钉组成,适用于旁板与旁板、顶板与旁板的结合。2、角尺式联接件结合其结合形式和方法与直角式倒刺螺母相似。3、偏心联接件结合联接件由倒刺螺母、联接杆和偏心件组成。使用时,在旁板嵌入倒刺螺母,并把联接件旋入其中,然后把联接杆通过顶板或底板上的螺孔与预先嵌入顶板或底板上的偏心件锁紧。4、胀管螺母与螺钉结合联接效果比较牢固,但拆装次数不宜过多,若在孔内施胶,则只能一次性使用。此联接件成本低、使用方便,但外部可见螺钉帽,最好使用在背部或次要部位。5、倒刺螺母与螺钉结合其结合方法和安装与胀管联接相同。6、楔形联接件结合由两件形状相同的铁板模压而成。拆装与联接均比较方便。特殊的销连接空心钢销连接:国外木结构发展比较迅速,现已有空心钢销连接的研究及应用。传统的实心钢销一般直径比较大,并且增加了木构件脆性破坏的可能性。空心钢销根据孔壁厚度的不同,可以提供可变的扣件刚度。通过试验,运用空心钢销的节点明显提高了其延展性,在达到节点刚度要求的前提下,它具有非常好的耗能能力,并且其决定因素在于孔壁的相对厚度。设计制作拼插儿童椅全过程3、榫连接榫连接是木制品中应用广泛的传统结合方式,它主要依靠榫头四壁与榫孔相吻合。优点:传力明确、构造简单,结构外露,便于检查。全榫卯靠重力搭接的桌子(1)榫的结合主要是有榫头与榫眼结合.结合时榫眼内加敷胶料,以增强牢固程度.一般常用榫头有直角方榫,燕尾榫和圆棒接榫三种,至于其它类型的榫头,大多是由这三种榫头演变而来的.(2)榫头与榫眼的配合正确与否,对榫结构的强度有很大关系.通常榫头厚度应小于榫眼0.2mm,软木为0.5~1mm,这样可使结构紧密,增强牢度.榫眼深度应比榫头长2mm左右,敷胶使可使胶料积聚与榫眼内部而利于胶结;同时由于榫头不受榫眼阻碍,榫肩与表面接触处平服严密,可避免缝隙的产生.(3)根据榫眼的贯通度可将榫分为明榫和暗榫.明榫榫头断面外露,影响美观;暗榫榫眼只打倒木材的2/3左右,榫头断面不外露,较为美观,且利于胶合.其结构强度不低于明榫.(4)根据榫,眼所处部位及贯通度可分为开口榫,半开口榫,闭口榫,半闭口榫.直角开口榫由于榫端和一侧边显露于表面,不甚美观,适宜做内部衬框;半开口榫也因一侧面显露与表面,大多用于面板掩盖下的...
