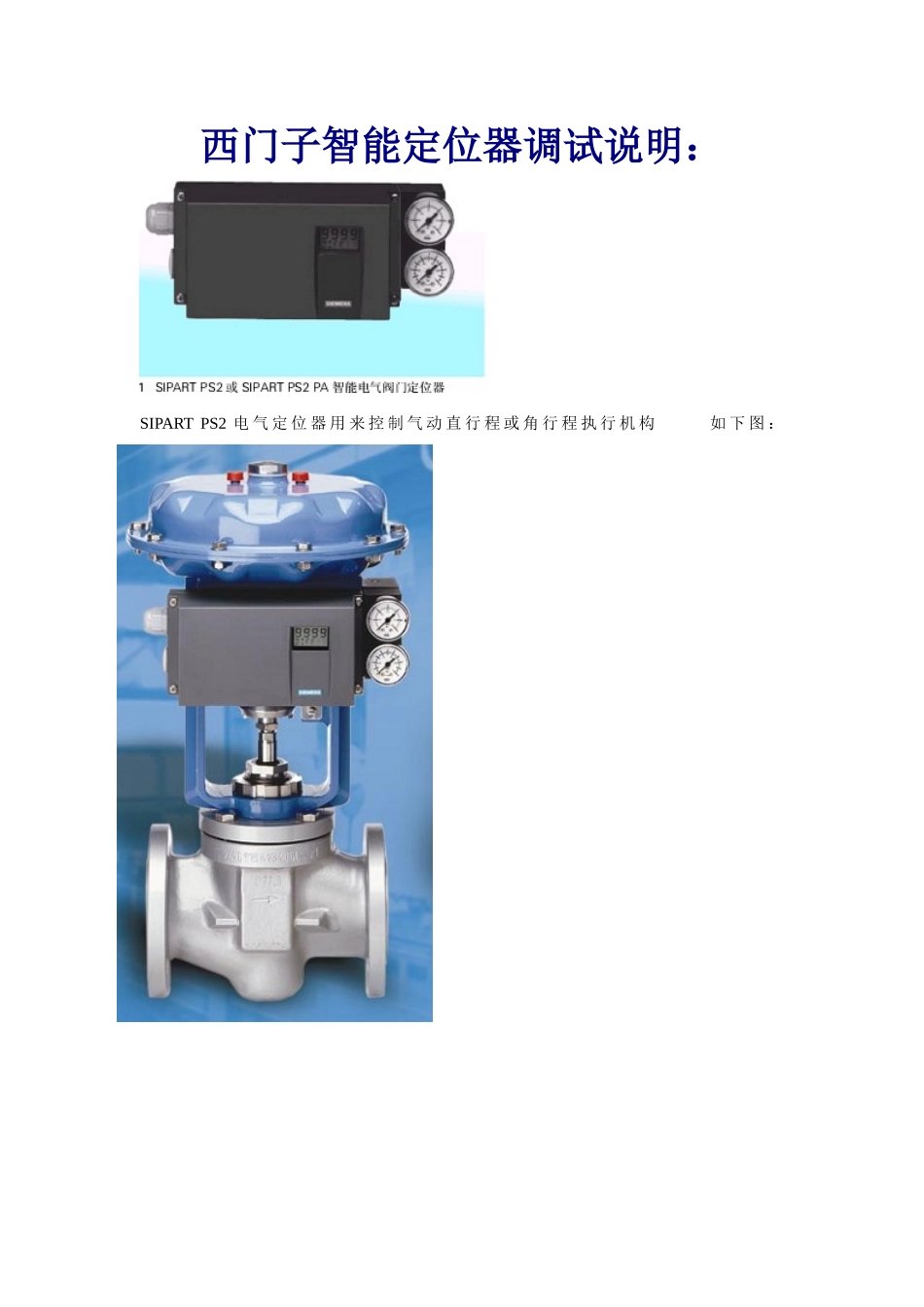

西门子智能定位器调试说明：SIPARTPS2电气定位器用来控制气动直行程或角行程执行机构如下图：角行程直行程一、智能定位器功能图：说明：1、①机侧凝结水补充水箱出口调门为单作用定位器，反馈：61－ZI+;62-ZI-;②当失信号时阀门全开③操作时按“+”健阀门向关方向走，按“－”健阀门向全开方向走（与说明书上相反）。（单作用铭牌）2、炉侧磨煤机入口冷热风调门为双作用定位器，（双作用铭牌）3.炉侧磨煤机入口冷热风调门为双作用定位器接线原理图：二、校验与调整1、参数设置：（定位器上有三个按键：小手形、“+”健、“－健”）自动模式（MAN手动）阀门实际开度指令开度1.1按住功能键（小手形）5秒后就可以进行参数设置1.2西门子智能定位器共有55组参数，可以根据现场实际情况进行设置。用“+”和“－”健可在一组参数中进行选择，选择完了可以按一下功能键进入第二组参数的设置，若上一个参数有误，可以按功能键的同时按住“－”健，回到上一个参数进行设置1.3组态：以下几个参数是经常用到的，具体请参考说明书上的组态表。YFCT(参数组号①)执行器类型：直行程选WAY，角行程选TURN(本厂机侧的凝结水补充水箱出口调门和炉侧的磨煤机入口冷热风调门都为直行程)YAGL②额定反馈角度：一般情况下直行程33度，角行程90度，（本厂本厂机侧的凝结水补充水箱出口调门和炉侧的磨煤机入口冷热风调门都为直行程，但选的是90度，具体应该看反馈杆的长度，短杠杆33度的长度为：5/10/15/20mm,短杠杆90度的长度为：25/30/35mm,长杠杆90度的长度为：40/50/60/70/90/110/130mm)INITA④初始化（自动）SDIR⑦给定方向：上升RISE,下降FAILYDIR（38）操作变量显示：上升RISE，下降FAIL.同时改变SDIR和YDIR这两组的参数可以改变执行器的动作方向。2、西门子智能定位器初始化步骤：2.1接通4－20mA输入信号，现在定位器处于手动模式“MAN”，在定位器显示窗口上方显示的为电位计的电压百分数，例如：“P12.3”，窗口的下方闪烁显示“HDINIT”即“未初始化”；2.2用定位器显示窗口下方的“+”和“－”两个按键使执行机构运动，看整个机构是否走满全程；2.3让执行器运动到行程的中间位置（直行程的反馈杆处于水平位置）就可以进行初始化了。（注：当按住一个健的同时再按住另一个健可以加快执行机构动作。如想要执行机构向开的方向运动的更快需按住“+”健的同时再按住“－”健。）2.4参数设置完毕后，用功能键切换到第四个参数，即显示“4.INIT”,按住”+”健5秒定位器就可以自动初始化了。2.5初始化一共分为5步：RUN1决定动作方向RUN2检查执行机构行程和零点RUN3确定执行机构上下动作时间，按住“+”健停止，按“－”健开始泄漏检查RUN4确定最小的定为增量RUN5最佳的瞬时响应2.6当初始化完成时屏幕显示“FINISH”按一下功能健显示“4.INIT”。按功能键5秒后，当屏幕显示有变化时松手，定位器进入手动模式，再按一下功能键定位器处于自动模式。2.7此时初始化结束，定位器进入正常工作状态，日常使用时按一下功能键可在自动和手动间切换，手动时按“+”“－”使执行器动作。3、初始化过程中易出现的故障及解决方法：（双击打开此图标）4、三段保护原理：①使用信号检测装置，可以调整动作电流值，当电流小于4mA（或任意一设定值，即断信号）时通过动作电磁阀，释放锁定阀讯号压力闭锁执行器气路，从而实现断信号保位的功能；②断电保位就是通过动作电磁阀，释放锁定阀讯号压力实现；③断气保位是直接用闭锁阀实现。
