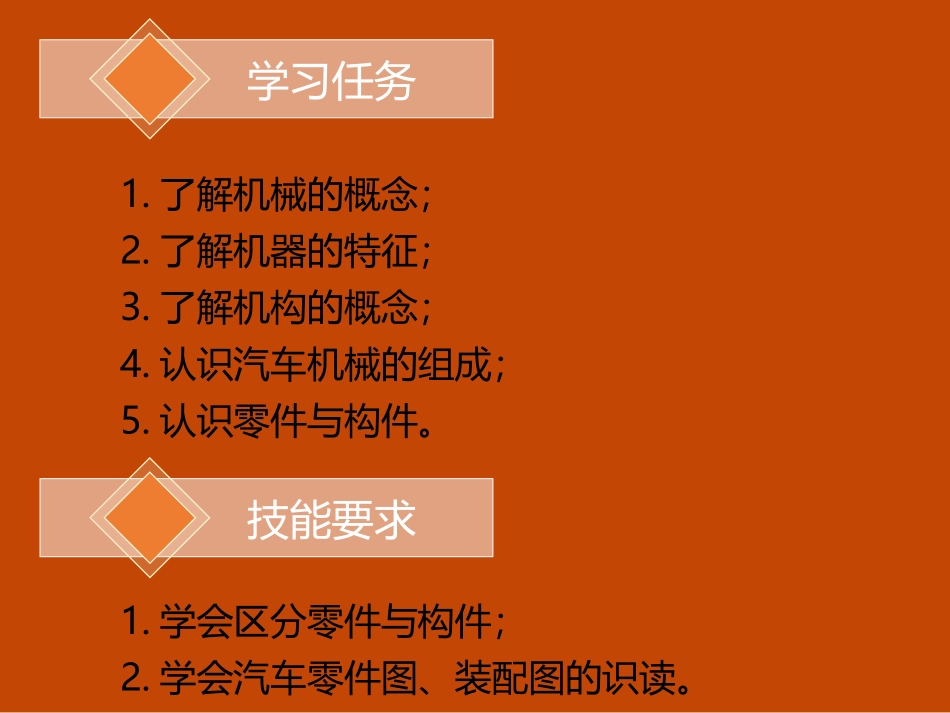

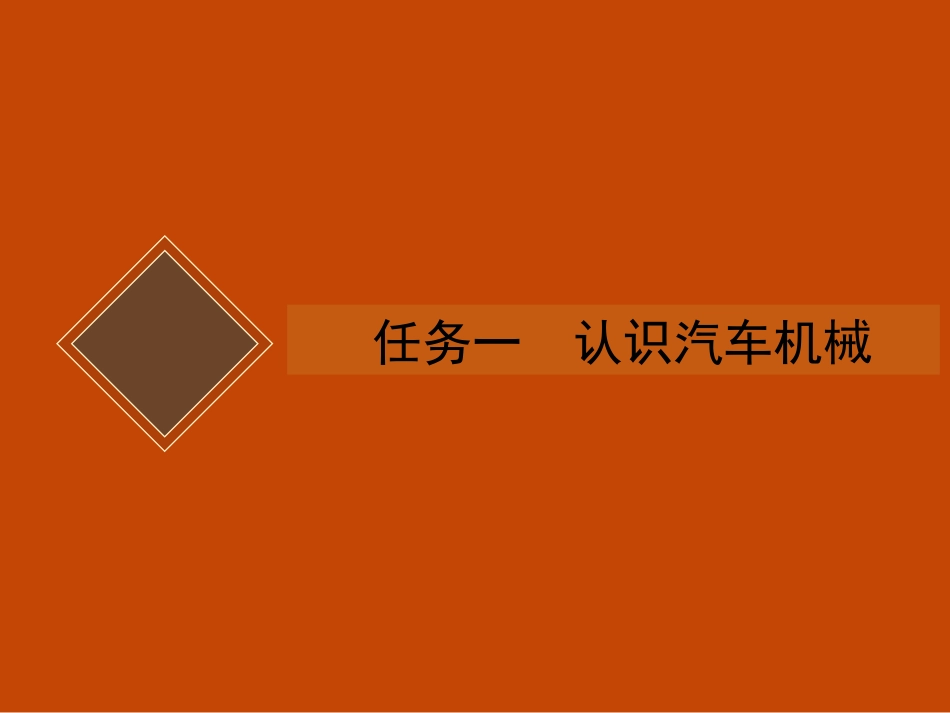

课题一汽车机械概述学习任务1.了解机械的概念；2.了解机器的特征；3.了解机构的概念；4.认识汽车机械的组成；5.认识零件与构件。技能要求1.学会区分零件与构件；2.学会汽车零件图、装配图的识读。任务一认识汽车机械认识机械机械（英文名称：machinery）是机器与机构的总称。机械就是能帮人们降低工作难度或省力的工具装置，像筷子、扫帚以及镊子一类的物品都可以被称为机械，它们是简单机械。而复杂机械是由两种或两种以上的简单机械构成的，通常把这些比较复杂的机械叫作机器。从结构和运动的观点来看，机构和机器并无区别，泛称为机械。1．机器机器是由各种金属和非金属部件组装成的装置，消耗能源，可以运转、做功。汽车上的机器其他类型机器2．机构机构是指由两个或两个以上构件通过活动连接形成的构件系统。发动机曲柄连杆机构电动执行机构认识汽车机械汽车机械组成1．动力部分动力部分是机器能量的来源，它将各种能量转变为机器能（又称机械能）。目前，汽车动力一般由汽油发动机、柴油发动机、燃料发动机及纯电动汽车或混合动力汽车采用的动力电动机等组成。下图所示为比亚迪混合动力汽车的动力部分。动力部分2．工作部分（即执行部分）工作部分（即执行部分）的作用是直接实现机器特定功能、完成生产任务。如汽车机械中的车轮完成车的行驶，汽车制造常用机器人手臂完成汽车焊接、装配等操作，如图所示。工作部分3．传动部分传动部分是指按工作要求将动力部分的运动和动力传递、转换或分配给工作部分的中间装置。汽车机械中传动部分有离合器、变速器、传动轴、主减速器、差速器及发动机上的传动带、传动链等，如下图所示。传动部分4．控制部分控制部分是指控制机械起动、停车和变更运动参数的部分。在汽车机械中控制部分有离合器踏板、加速踏板、制动踏板、转向机构、挡位操纵杆（下图）等。控制部分零件与构件零件1．零件与构件的区别构件是运动的单元；零件是加工制造的单元。2．零件与构件的联系构件是由零件组成的，如连杆构件是由连杆体、连杆盖、螺栓和螺母等零件组成的。任务二汽车机械识图机制图基本知识表达一个物体形状最直接的图形是立体图，它浅显易懂，富有立体感，但这种表达方法不能反映物体的真实形状，也不能直接用于指导生产，所以在工程上常用图样来表达。1．图纸幅面和格式基本幅面图纸的基本幅面有A0（1189mm×841mm)、A1（841mm×594mm）、A2（594mm×420mm）、A3（420mm×297mm）及A4（297mm×210mm）。零件图常用A3、A4幅面。标题栏和明细栏标题栏位于图幅的右下角，明细栏位于标题栏的上方，具体尺寸如图所示。标题栏和明细栏2．比例图样及技术文件中的比例是指图形的尺寸与其实物相应要素的线性尺寸之比。比例=图形的尺寸/实物相应要素的尺寸采用不同比例绘制的同一物体的图形3．字体图样中的字体包括汉字、数字和字母，汉字应写成长仿宋体字。字体书写的基本要求是字体工整、笔画清楚、间隔均匀、排列整齐。字体的高度分为8种，常用的字体高度有5mm、7mm、10mm；字宽一般为字体高度的1/2。斜体字字头向右倾斜，与水平基准线约成75°夹角。用作注脚、极限偏差的数字等，一般应采用小一号的字体。4．图线线型图线线素的长度图线重叠5．尺寸注法图样中的图形仅表达机件的形状，而其真实大小是以图样上标注的尺寸数值来确定的。尺寸是图样中的重要内容之一，也是图样中指令性最强的部分，绘图时必须严格遵守国家标准（GB/T16675.2—2012、GB/T4458.4—2003）的规定来标注尺寸。汽车零件图的识读1．零件图的内容及作用零件图的内容零件图必须包含制造和检验零件的全部技术资料，一张完整的零件图应包括一组视图、完整的尺寸、技术要求、标题栏。下图所示为螺纹轴零件图。螺纹轴零件图零件图的作用零件图表达零件的形状、大小及技术要求，是制造和检验零件的主要依据。2．剖视图3．断面图4．局部放大图5．识读零件图的步骤识读零件图的一般步骤如下：①看标题栏，了解大概。②看各视图，想整体形状。③看尺寸标注，知结构大小。④看技术要求，掌握质量指标。汽车装配图的识读1．装配图的内容活塞连杆总成装配图必要的尺寸一组图形技术要求标题栏、明...
