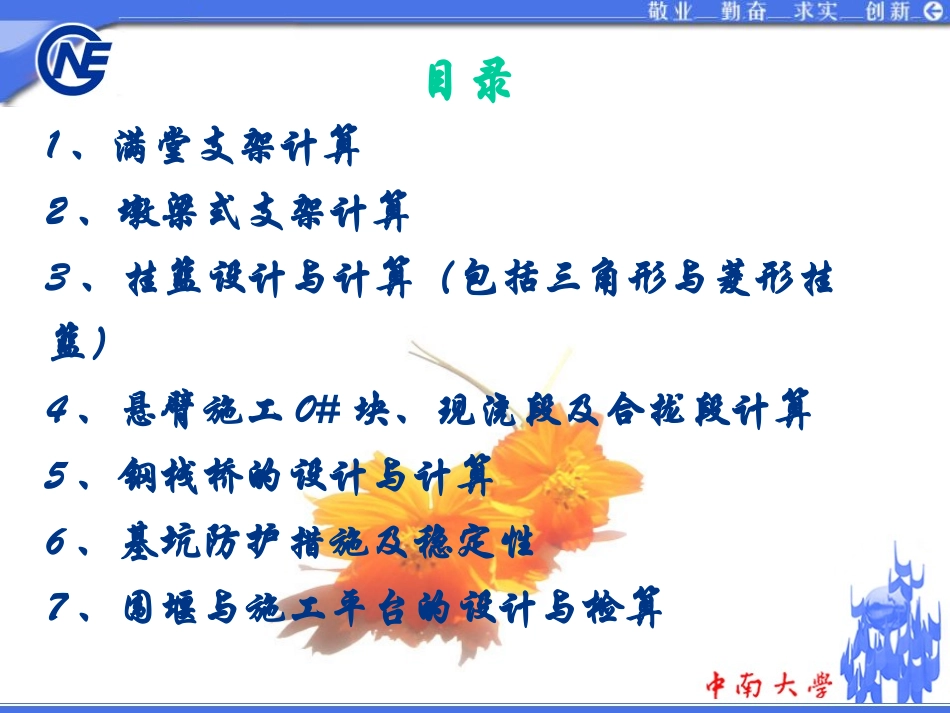

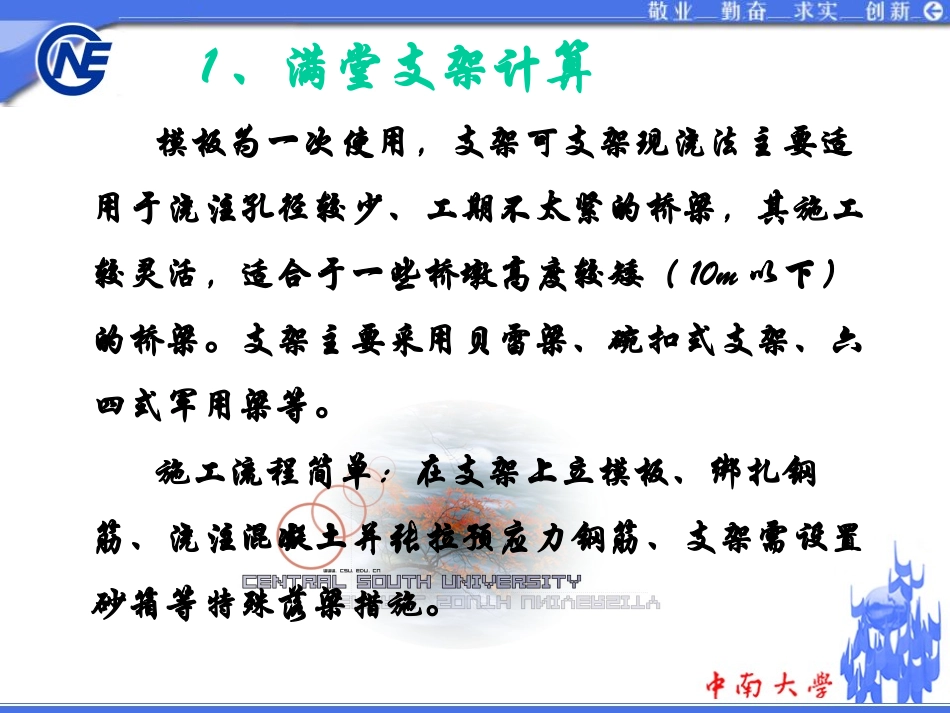

桥梁临时施工结构计算2016.11*************目录1、满堂支架计算2、墩梁式支架计算3、挂篮设计与计算（包括三角形与菱形挂篮）4、悬臂施工0#块、现浇段及合拢段计算5、钢栈桥的设计与计算6、基坑防护措施及稳定性7、围堰与施工平台的设计与检算1、满堂支架计算模板为一次使用，支架可支架现浇法主要适用于浇注孔径较少、工期不太紧的桥梁，其施工较灵活，适合于一些桥墩高度较矮（10m以下）的桥梁。支架主要采用贝雷梁、碗扣式支架、六四式军用梁等。施工流程简单：在支架上立模板、绑扎钢筋、浇注混凝土并张拉预应力钢筋、支架需设置砂箱等特殊落梁措施。支架可以拆卸反复使用，节省部分费用。就地浇注是在支架上安装模板、绑扎及安装钢筋骨架、预留孔道，并在现场浇注混凝土与施加预应力的施工方法。近年来由于临时钢构件及万能杆件的大量使用，在一些弯桥、变宽桥等异形桥梁，或是一些边远地区的中小跨径桥梁中广泛使用。1、满堂支架计算算例1-1（海口某酒店景观桥-多跨35m连续梁支架）本桥采用满堂支架法施工，通过钢管立柱、纵横梁、贝雷梁、满堂支架形成施工平台。施工平台的支架基础管桩采用直径630mm、壁厚8mm的钢管桩，横向每排8根，钢管桩中心距为3~3.5m；垫梁采用双I40b工字钢。P0桥台至P16桥墩支架纵梁采用贝雷梁，P16桥墩至P19桥台支架纵梁采用I56工字钢。满堂支架算例1-1第一联至第四联贝雷梁采用间距45cm双拼共20组，梁横截面中心线两边12组横向净间距0.8m（中心间距1.25m），翼缘两边上8组净间距为1.1m（中心间距1.55m）；第五联I56工字钢横向中心间距腹板下为0.6m，空箱底板下为1.2m，翼缘板下为1.8m。分配梁采用I20工字钢，中心距为40cm。分配梁顶铺12cm×10cm方木，中心距60cm；方木顶搭设满堂支架为梁中部横向60cm×纵向90cm×竖向60cm，梁端部为横向60cm×纵向60cm×竖向60cm；支架顶纵向铺设10#槽钢，中心距60cm，槽钢上横向铺设10×10cm方木，中心距30cm。满堂支架算例1-1满堂支架算例1-1图1.1第一至四联主梁支架方案立面图（单位：m）图1.2第一至四联主梁支架方案侧面图（单位：mm）满堂支架算例-1计算依据•《海南省海口市海口湾灯塔大酒店景观桥施工图》•《路桥施工计算手册》（人民交通出版社）•《桥涵》下册（人民交通出版社）•《钢结构设计规范》（GB50017-2003）•《公路桥涵地基与基础设计规范》（JTDD63-2007）•《装配式公路钢桥多用途使用手册》•《竹胶合板模板》（JG/T156-2004）•其他有关技术规范、规程及技术资料计算软件采用MidasCivil软件进行计算。满堂支架算例1-1满堂支架算例1-1(1)方木（12cm×10cm）：截面面积A=120cm2，截面模量W=240cm3，截面惯性矩I=1440cm4，方木（10cm×10cm）：截面面积A=100cm2，截面模量W=167cm3，截面惯性矩I=833cm4，抗弯设计强度f=11MPa，抗剪设计强度fv=1.4MPa，弹性模量E=9×103MPa；(2)碗扣式支架：截面面积A=489mm2，直径Φ=48mm，壁厚δ=3.5mm，回转半径i=15.78mm；抗压设计强度f=215MPa；(3)型钢(Q235)I20：截面面积A=26.81cm2，截面模量Wx=184cm3，截面惯性矩Ix=1840cm4，截面面积矩Sx=104.2cm3，腹板厚tw=5.2mm，抗弯设计强度f=205MPa,抗剪设计强度fv=120MPa，弹性模量E=2.1×105MPa；材料参数满堂支架算例1-1材料参数（4）型钢(Q235)I40b：截面面积A=94cm2，截面模量Wx=1140cm3，截面惯性矩Ix=22780cm4，截面面积矩Sx=678cm3，腹板厚tw=12.5mm，抗弯设计强度f=205MPa,抗剪设计强度fv=120MPa，弹性模量E=2.1×105MPa；（5）钢管柱：截面面积A=15600mm2，直径Φ=630mm，壁厚δ=8mm，回转半径i=22cm，设计强度f=215MPa；（6）型钢(Q235)[10#槽钢:截面面积A=13cm2，截面模量Wx=40cm3，截面惯性矩Ix=198cm4，Sx=24cm3，tw=5.3mm，抗弯设计强度f=215MPa,抗剪设计强度fv=125MPa，弹性模量E=2.1×105MPa；（7）型钢(Q235)I40b：截面面积A=94cm2，截面模量Wx=1140cm3，截面惯性矩Ix=22780cm4，截面面积矩Sx=678cm3，腹板厚tw=12.5mm，抗弯设计强度f=205MPa,抗剪设计强度fv=120MPa，弹性模量E=2.1×105MPa；（8）型钢(Q235)I56a：截面面积A=135cm2,截面模量Wx=2342cm3，截面惯性矩Ix=65576cm4，截面面积...
