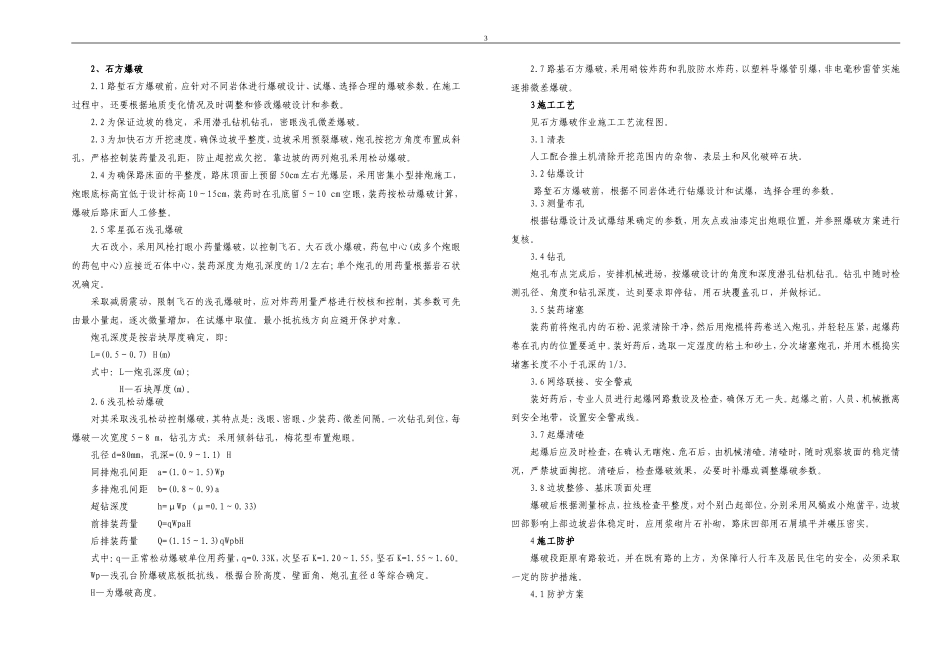

1一、概况：国道318线东俄洛至海子山段位于四川省西北部的甘孜藏族自治州境内，是西部大开发8条公路干线之一成都至樟木口岸公路四川境内一段，是我国西南“世界屋脊”上的一条重要军事战备公路的一段，是内陆通往西藏自治区的最便捷通道之一的川藏南线，是甘孜州的经济主干线的一段，同时也是康定通往甘孜州各县的交通要道，是一条民族团结之路。二、施工依据1、国道318线东俄洛至海子山段公路改建工程D13合同段设计文件及施工承包合同文件；2、现行的交通部规范、规程及标准和设计文件的规定及有关施工技术规范。三、主要技术指标1、公路等级：三级；2、行车速度：40公里／小时；3、路基宽度：8.5米；4、设计荷载：公路-Ⅱ级；5、设计洪水频率：路基1/25，大、中、小桥梁1/50；6、其余指标符合部颁《公路工程技术标准》（JTGB01-2003）。四、路线走向及工程概况国道318线东俄洛至海子山段公路改建工程D13合同段。起讫里程：K186+700-K206+600，路线全长19.9KM。其主要工程项目包含：路基及防护、K188+992柯拉乡小桥、K201+036大河边中桥、K202+891大河边小桥、66道涵洞等。五、工程施工说明及工艺流程一、路基工程本施工段路基工程以石方开挖为主，主要工程量为：路基挖方170000m3；路基填筑利用土石方540000m3；防护工程主要为浆砌片石拱形护坡、挡土墙、实体护面墙、土工格栅喷播植草等石质路堑开挖采用浅孔微差松动爆破法为主，用风动凿岩机配合潜孔钻机钻孔，边坡采用预裂爆破，路床面采用密集小型排炮施工，推土机配合挖掘机清碴，自卸汽车运碴。填方地段采用推土机配合平地机分层摊铺，大型振动压路机压实。(一)路基填筑1.清理场地1.1施工前根据设计用地范围，进行公路用地放样，标明用地和拆迁范围。1.2公路用地内的树木、灌木丛、草皮等在施工前采用人工砍伐或移植，树根全部挖除，并将坑穴填平夯实。砍伐挖除的树木、树根要移植于路基用地之外，进行妥善处理。1.3路堤基底原状土强度不符合要求时需换填，换填深度不小于30cm，并予以分层压实。1.4位于路基作业区的坑穴、空洞等应沿其周边开挖成台阶，用原地土或砂性土分层填筑。1.5路堤基底在清完地表后，应整平压实到规定强度，基底压实度一般不小于96%，当路堤填高小于0.8m时，基底压实度不小于96%。1.6地面横坡陡于1:5时，原地面应挖成向内倾斜（坡度4%）的台阶，分层夯实，台阶宽度不小于2m，其中挖方一侧，在行车范围之内的宽度不足一块板宽时，应挖够一块板宽，其上路床深度范围之内（路面结构层以下50cm）的原地面土应予挖除换填，并按上路床填方要求施工。1.7填方地段在清理完地表面并整平压实到规定要求后方可进行填方作业。2、路基填筑填土路基采用分段施工方法进行填筑。2.1试验段施工选择2００m的路基作为施工试验段，通过现场填筑压实工艺试验，确定最适宜的碾压机械、最有效的填层厚度、最经济的压实遍数、最佳的控制含水量以及最合理的施工控制方法等。经试验段施工制定出工艺标准和工艺流程后再全面组织施工。2.2填料选择及压实度标准所选择的填土填料必须符合规范要求，并应级配良好、含水量适中，并且土中含有有机质不超过5%，土中的易溶盐含量不得超出允许数量。本工程中所用填土的材料要求及压实度标准见下表土质填料填料要求及压实对照表填挖类型上路床下路床上路堤下路堤零填及路堑路床路面底面计起深度范围（cm）0～3030～8080～150＞1500～30压实度（%）≥96≥96≥94≥93≥96填料最小强度（CBR）（%）8.05.04.03.08.0填料最大粒径（cm）1010151510竣工图总说明22.3分层填筑土方路堤按照横断面全宽分层填筑，填土松铺厚度和碾压遍数，经碾压试验并报监理工程师认可后确定，每层松铺厚度不大于30cm，填筑至路床顶面最后一层的压实厚度，不应小于8cm。如原地面不平时，则应从最低处分层填起，先低后高，先两侧后中央卸料。每层填料要均匀一致，不同土质的填料应分层填筑，不能混填，每填一层经碾压符合规定要求后方可填筑上一层。2.4摊铺整平卸下的填料用推土机配合平地机分层摊平，边角及小半径曲线地段则由人工配合进行摊铺整平。2.5振动碾压a、填土路堤：采用振动压路机碾压，压实作业的施工顺序...
