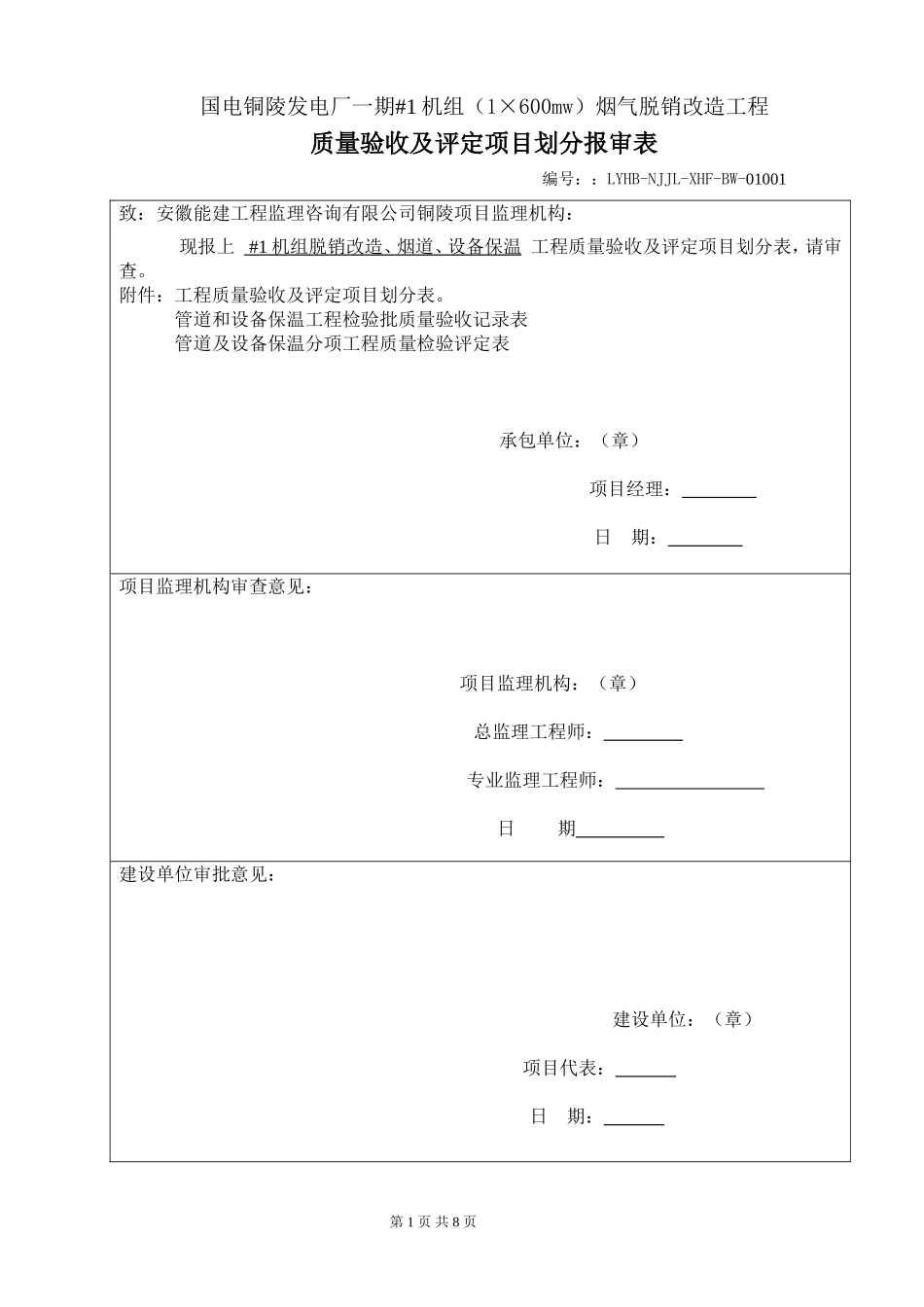

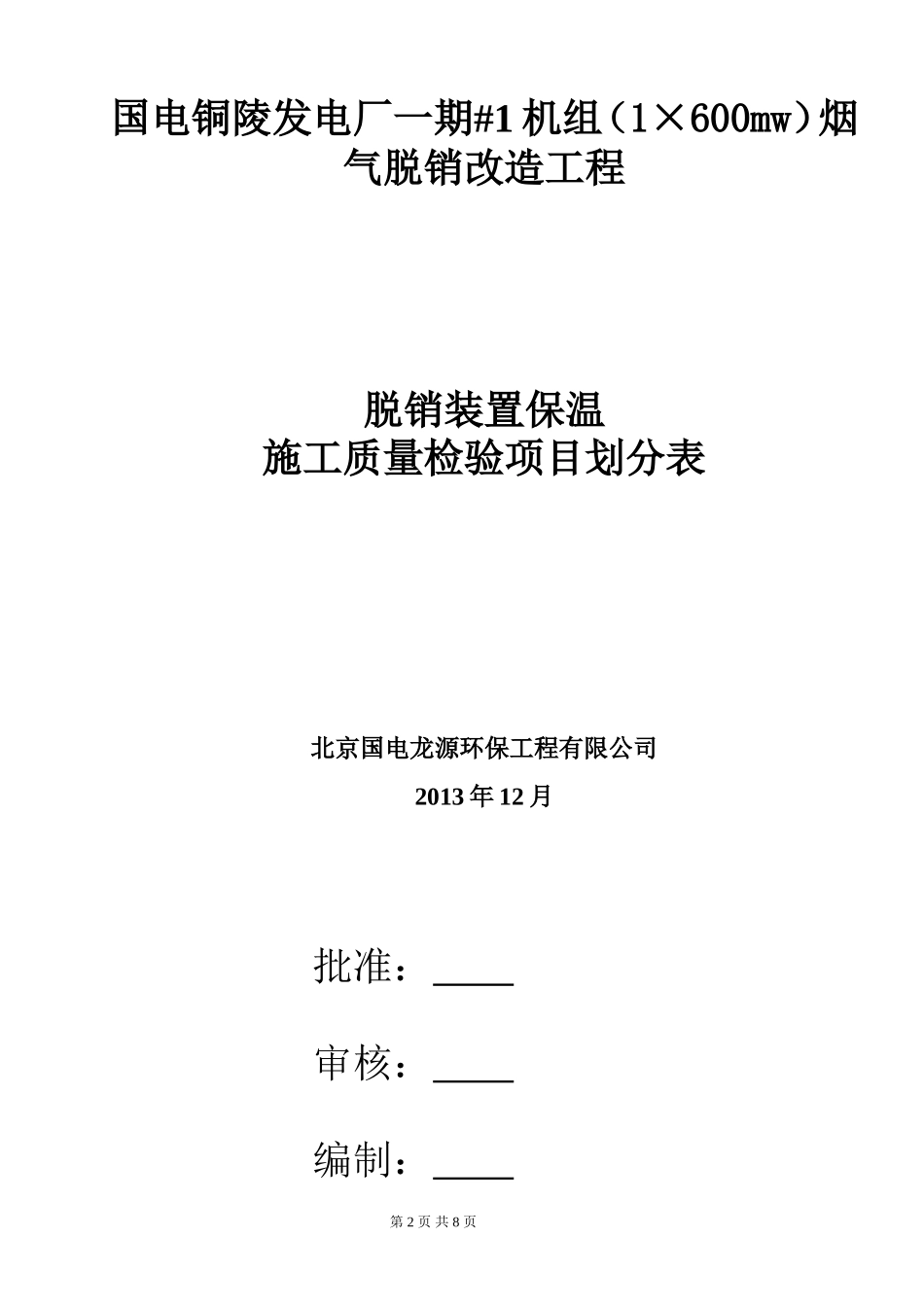

国电铜陵发电厂一期#1机组（1×600mw）烟气脱销改造工程质量验收及评定项目划分报审表编号：：LYHB-NJJL-XHF-BW-01001致：安徽能建工程监理咨询有限公司铜陵项目监理机构：现报上#1机组脱销改造、烟道、设备保温工程质量验收及评定项目划分表，请审查。附件：工程质量验收及评定项目划分表。管道和设备保温工程检验批质量验收记录表管道及设备保温分项工程质量检验评定表承包单位：（章）项目经理：日期：项目监理机构审查意见：项目监理机构：（章）总监理工程师：专业监理工程师：日期建设单位审批意见：建设单位：（章）项目代表：日期：第1页共8页国电铜陵发电厂一期#1机组（1×600mw）烟气脱销改造工程脱销装置保温施工质量检验项目划分表北京国电龙源环保工程有限公司2013年12月批准：审核：编制：第2页共8页一．编制依据1、施工设计图纸：2、施工质量验收及评定规程：《国电铜陵发电厂#1机组1×600mw机组烟气脱硝改造工程施工组织设计》《烟道、反应器、及管道施工图纸》《火力发电厂保温油漆设计规程》（DL/T5072-2007）进行《管道及设备保温》（98R418）《工业设备及管道绝热施工及验收规范》3、国电铜陵发电厂#1机组1×600mw机组技改项目烟气脱硝装置RPC总承包工程技术协议。4、质量保证手册及质量体系程序文件。5、设备技术文件。二、编制说明1、根据《电力建设施工质量验收及评定规程》和《火电厂烟气脱销工程施工及技术规程》，编制了本工程的保温专业验收项目分表。本专业验收项目划分表的工程编号、工程名称、性质、验评分级参照现行的《电力建设施工质量验收及评价规程》的工程质量验评范围表式，并结合引进的烟气脱销、技术来源的技术要求和质量标准、企业标准、施工设计图纸编制，作为本工程施工质量检验及评定的依据。2、编号说明：按照国电铜陵发电有限公司设备部和安徽能建工程监理咨询有限公司铜陵监理项目部规定，对施工质量验收编码统一说明如下：如TL1TXJ01020101检验批分项工程分部工程单位工程专业编码J-机务，T-土建脱销改造工程一期工程铜陵发电厂第3页共8页3、未列入本表或需修改的验收项目，将在施工质量验收前进行补充、修改完善。国电铜陵发电厂一期#1机组（1×600mw）烟气脱销改造工程脱销装置保温施工质量检验项目划分表工程编号工程名称性质分级验评单位质量验收表编号单位工程分部工程分项工程检验批施工单位监理单位设计单位制造单位建设单位010101脱硝区域设备保温√√√表4.2.1001脱硝区域反应器设备保温√√√表4.2.1002脱硝区域烟道保温√√√表4.13.301脱硝区域入口烟道保温√√√表4.13.302脱硝区域出口烟道保温√√√表4.13.303增引合一烟道保温√√√表4.2.100301反应器区和厂区管道保温√√√表4.2.10第4页共8页建设单位（签章）年月日监理单位（签章）年月日施工单位（签章）年月日国电铜陵发电厂一期#1机组（1×600mw）烟气脱销改造工程管道和设备保温工程检验批质量验收记录表编号：：LYHB-NJJL-JYP-BW-01001单位工程名称国电铜陵电厂一期工程2×600MW＃1机组烟气脱硝改造工程分部及部位入口烟道、出口烟道、反应器、增引合一烟道施工单位名称河南省九州防腐工程有限公司项目经理董永义施工工艺标准名称及编号（检索号：TX200S-J0901）施工图设计工艺部分第9卷第一册施工质量验收规范及本规程的规定施工单位检查记录监理单位意见主控项目1保温系统所用的材料必须符合设计要求和本规程的有关规定符合设计及本工程的规定2保温层厚度应均匀、保温层与管道及设备应接触紧密，绑扎牢固，构造正确，接缝位置应正确、严密，表面平顺整洁符合设计及本工程的规定3固定件、支承件应安装牢固，安装间距应符合设计要求，支承件不得外露保温层符合设计及本工程的规定4保温结构端部不得妨碍法兰、阀门、热计量装置、伸缩器等管道附件和支架的相应功能符合设计及本工程的规定5缠裹式保温层包裹紧密，无松脱、翻边缺陷，缠绕起点和终点捆扎结实：涂抹保护层表面平整光洁，无酥松和干缩裂缝，镀锌钢丝头无外露现象符合设计及本工程的规定一般项目1保温层接缝应平顺，纵缝处圆弧均匀、环缝处不得有明显凸凹变形符合设计及本工程的规定2保温层伸缩...
