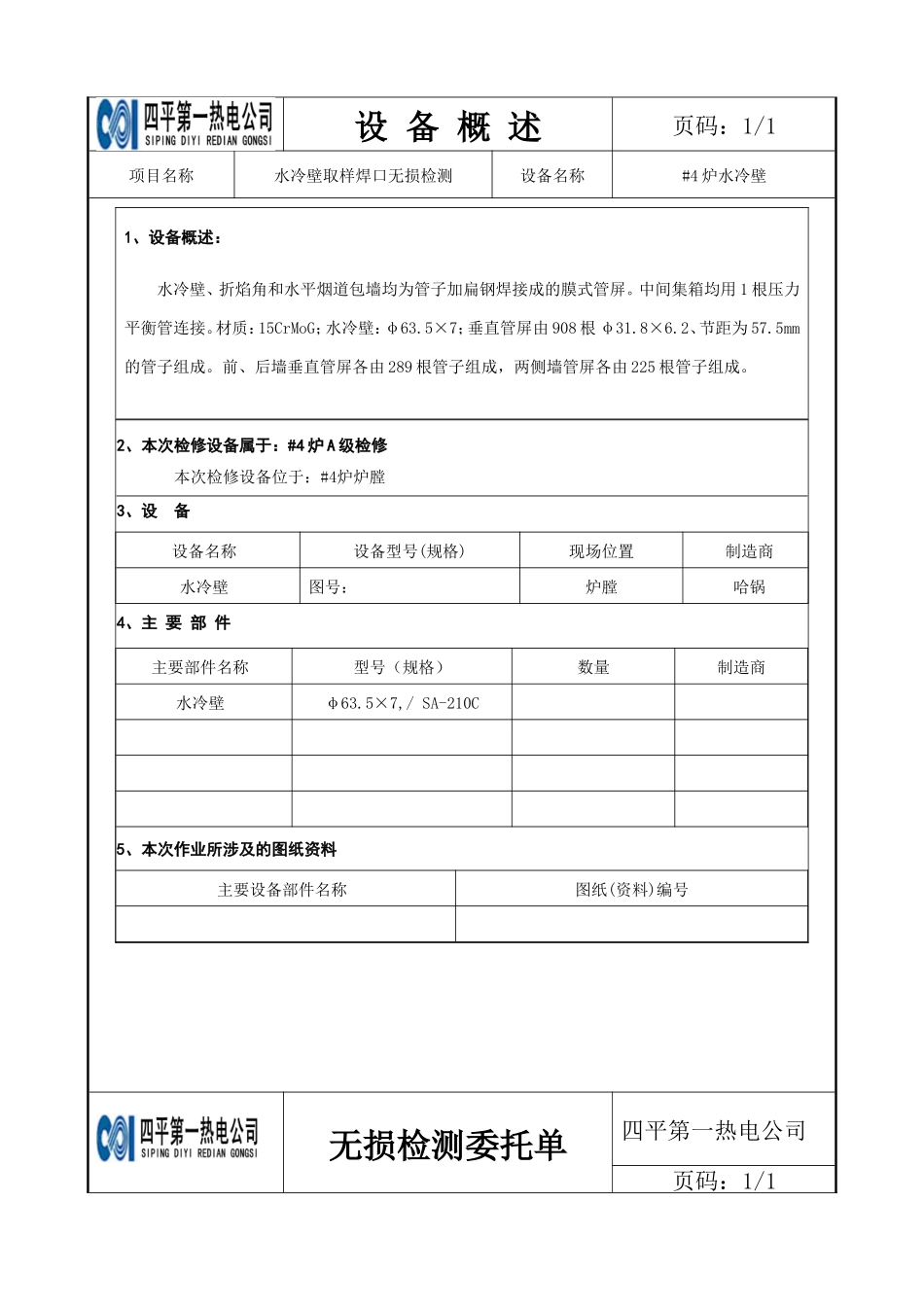

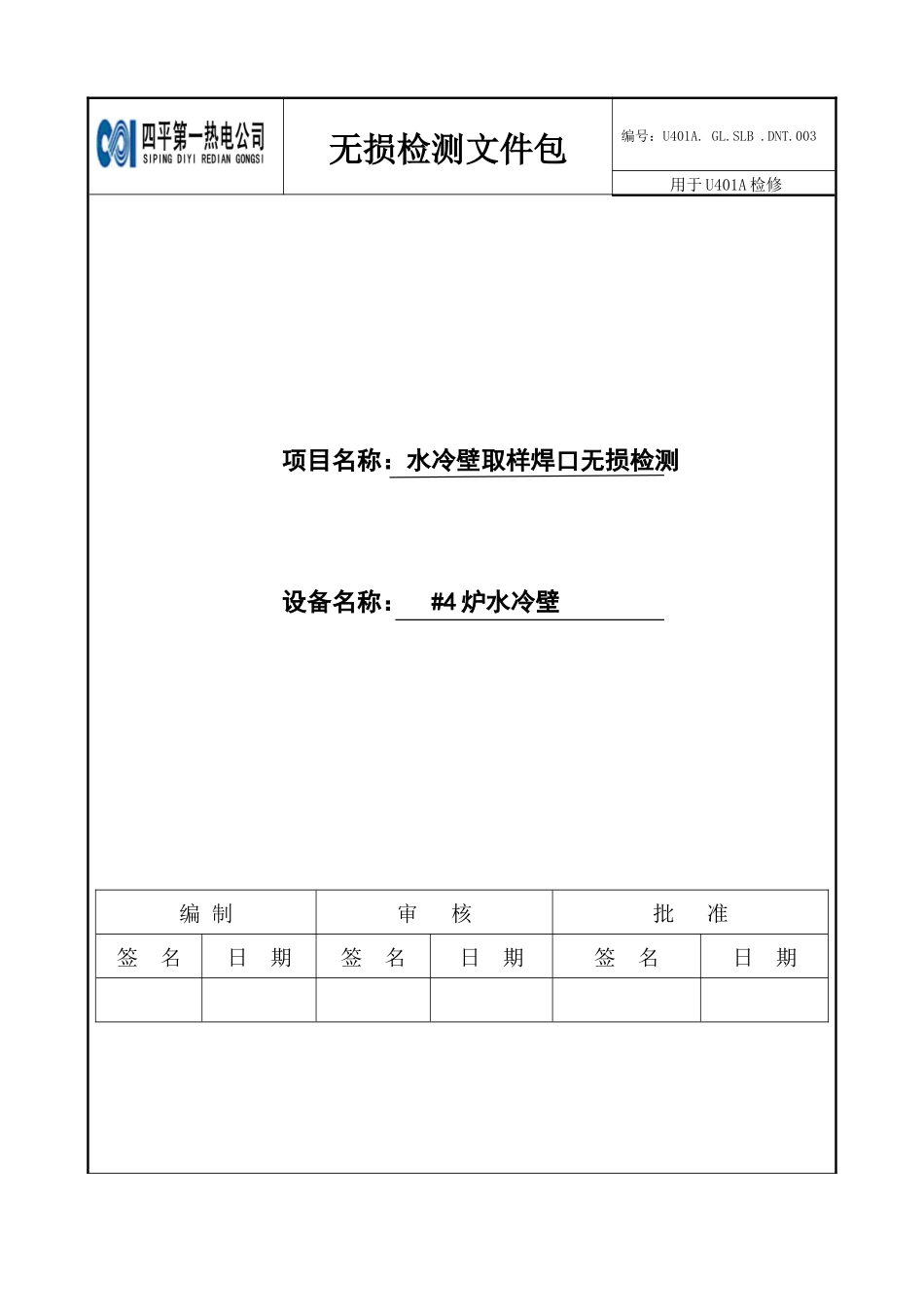

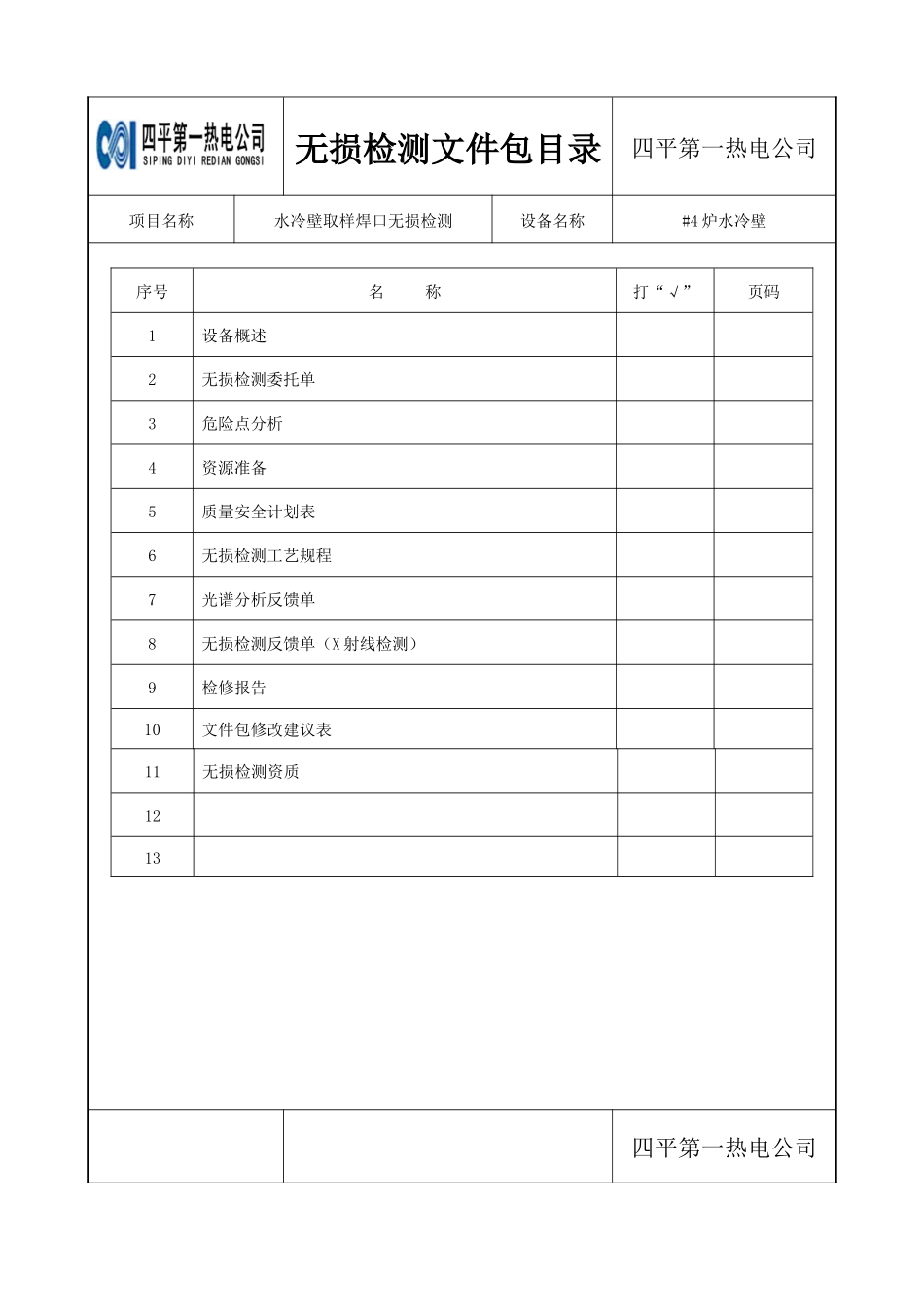

无损检测文件包编号：U401A.GL.SLB.DNT.003用于U401A检修项目名称：水冷壁取样焊口无损检测设备名称：#4炉水冷壁编制审核批准签名日期签名日期签名日期无损检测文件包目录四平第一热电公司项目名称水冷壁取样焊口无损检测设备名称#4炉水冷壁序号名称打“√”页码1设备概述2无损检测委托单3危险点分析4资源准备5质量安全计划表6无损检测工艺规程7光谱分析反馈单8无损检测反馈单（X射线检测）9检修报告10文件包修改建议表11无损检测资质1213四平第一热电公司设备概述页码：1/1项目名称水冷壁取样焊口无损检测设备名称#4炉水冷壁1、设备概述：水冷壁、折焰角和水平烟道包墙均为管子加扁钢焊接成的膜式管屏。中间集箱均用1根压力平衡管连接。材质：15CrMoG；水冷壁：φ63.5×7；垂直管屏由908根φ31.8×6.2、节距为57.5mm的管子组成。前、后墙垂直管屏各由289根管子组成，两侧墙管屏各由225根管子组成。2、本次检修设备属于：#4炉A级检修本次检修设备位于：#4炉炉膛3、设备设备名称设备型号(规格)现场位置制造商水冷壁图号：炉膛哈锅4、主要部件主要部件名称型号（规格）数量制造商水冷壁φ63.5×7,/SA-210C5、本次作业所涉及的图纸资料主要设备部件名称图纸(资料)编号无损检测委托单四平第一热电公司页码：1/1项目名称水冷壁取样焊口无损检测设备名称#4炉水冷壁委托单位委托单编号DNT.WTD.SLB.003委托人委托时间检测部位水冷壁取样焊口焊接方法Ws部件材质SA-210C坡口形式V形部件规格焊工姓名检测数量检测时机检测地点#4炉炉膛焊口编号检测顺序光谱分析-光谱复合-X射线检测-检验报告检测焊口分布简图焊口单线示意图：委托检测项目□射线检测□超声检测□渗透检测□磁粉检测□光谱分析□硬度检测□其它：接委人接委时间检测单位执行标准DL/JB标准委托单位金属监督负责人日期四平第一热电公司金属监督专责人日期说明：1、委托检测时，请在所需检测项目上打“√”，末列项目请在其它栏中填写。2、被检测部件具备检测条件后，方可进行检测。3、委托单编号填写如：4、委托单一式三份，委托单位、接委单位、四平第一热电公司生产技术部金属。5、委托单内签名请手写。危险点分析四平第一热电公司页码：1/1项目名称水冷壁取样焊口无损检测设备名称#4炉水冷壁一、风险分析1.高空落物；2.触电感电；3.射线辐射；4.高空坠落；5.错误隔离；6.人环污染。二、安全预防措施1.检查无损检测区域上方和周围有无高空落物的危险，无损检测时上方有作业应交错开，或做好隔离措施。较小零件应及时放入工具袋。高空作业不准上下抛掷工器具、物件，工作人员应协调好避免一切人身伤害。2.使用X射线探伤机、超声波探伤机等无损检测仪器应检验合格证是否在有效期内并经专检部门检定检测合格，电源线应无裸露部分仪器外壳接地良好，且摆放规范。工作地点照明应充足。检测人员作业时需设专人监护。3.无损检测人员X射线检测探伤作业时应穿专用铅服等防护衣具，佩戴个人射线报警仪、按四平第一热电公司要求办理X射线探伤检测工作票，并通知相关部门人员做好传达，在X射线探伤区域的楼梯口、过道、电梯等重要通行处设置“X射线探伤，禁止通行”警告牌；光谱分析仪器使用时禁止将射线口直接对向人体。4.无损检测人员在使用脚手架前，对脚手架的牢固性进行检查，并确认经专业人员验收合格后方可使用。脚手架上作业要系好安全带，并挂在牢固的地方，做到高挂低用，无损检测人员不得私自改动脚手架结构。5.无损检测人员在工作前须检查核实设备标牌是否与工作票相符并验证设备的隔离。6.冲洗射线底片药剂应设回收箱，避免污染地下水；从事冲片及渗透剂、显像剂喷洒等工作时，工作人员应带好口罩。无损检测人员学习后签字日期资源准备四平第一热电公司页码：1/1项目名称水冷壁取样焊口无损检测设备名称#4炉水冷壁一、工器具准备（计量及试验工器具已经标定并认可）：序号名称规格适用仪器数量1X射线探伤机XXG-2505□2暗室设备□3数字超声波探伤机BN350□4数字直读光谱仪器NITONXL2800□5超声波测厚仪EHC-09C□6磁力探伤机CDX-Ⅲ□7便携式里氏硬度计BH320□8手持红外线测温仪XXX-1000□9渗透检测试块□二、易耗材料准备：序号名...
