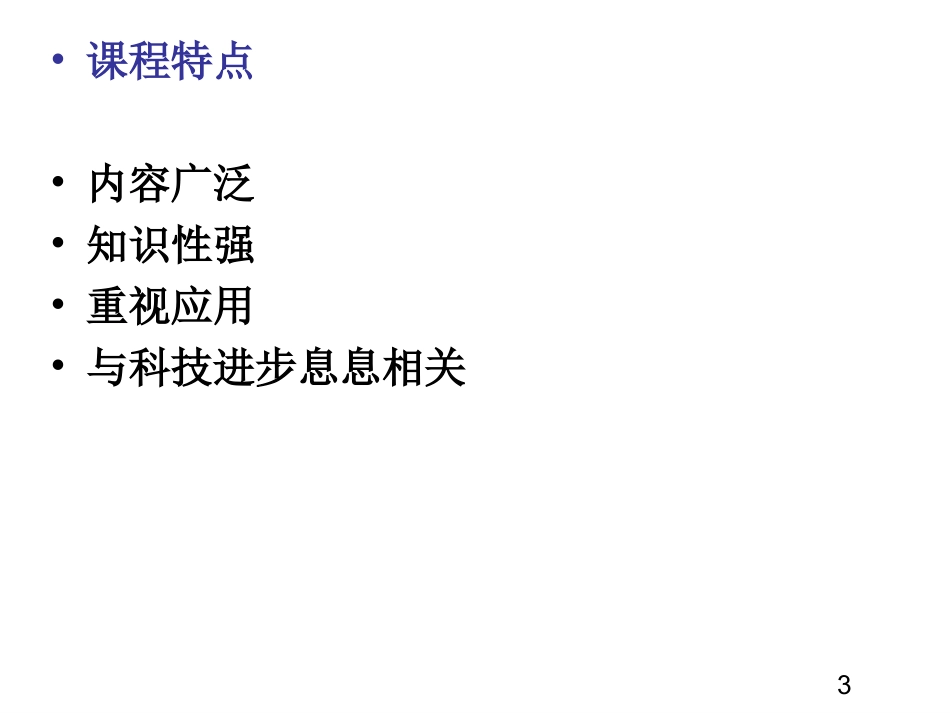

2018年3月配电自动化输配电系统研究所曾博1•联系方式•答疑邮箱：50102149@ncepu.edu.cn•公共邮箱：pdzdhkc@yeah.net（密码：105105）2•课程特点•内容广泛•知识性强•重视应用•与科技进步息息相关3课程安排1绪论2配电网典型接线方式3典型配电设备4配电自动化系统组成与功能5配电自动化通信系统6馈线自动化7远方抄表与电能计费8负荷控制与管理9配电管理系统10智能电网与配电自动化11配电自动化规划实例4•考核方式•闭卷笔试•人性化评分方式1：平时成绩（20%）+考试成绩（80%）方式2：考试成绩（100%）Max(方式1,方式2)•重点内容5•参考书目•刘健等，现代配电自动化系统，中国水利水电出版社，2013年.•王益民等，实用型配电自动化技术，中国电力出版社，2008年.•黄汉棠等，地区配电自动化最佳实践模式，中国电力出版社，2011年.•许克明等，配电网自动化系统，重庆大学出版社，2007年.6•第1讲：配电自动化概述•1.1配电网的特点•1.2配电自动化的意义与基本概念•1.3配电自动化的发展阶段与趋势7•配电网的划分与电压等级•电力系统的划分•电力系统可划分为输电系统和配电系统。8•配电网的划分与电压等级•配电网电压等级可分为：•高压配电网——35kV,110kV•中压配电网——10kV,20kV,6kV•低压配电网——0.38kV,0.22kV•高压输电网——220kV及其以上•超高压输电网——500kV以上•特高压输电网——750kV以上AC：晋东南—南阳—荆门（1000kV）DC:四川向家坝——上海（±800kV）9•配电网的划分与电压等级我国电网电压等级配置10•配电网的划分与电压等级部分发达国家城市电网电压等级配置情况11•配电网的类型与接线模式•中压配电网的类型与接线模式•中压配电线路的类型：架空线路、电缆线路。•两种类型的中压配电线路接线模式不同。架空线路是将导线架设在电杆上。一般采用放射式供电形式。成本低、投资少、施工周期短、容易维护及检修、容易查找故障。架空线路12•配电网的类型与接线模式•架空线路配电网主要的接线模式•A.单电源放射型接线模式13a段发生故障，则整条线路停电。14b段发生故障，通过分上一级开关切除故障线路，但影响与其并列运行的其他段线路，造成停电范围扩大。15c段故障，通过分该段电源侧开关切除故障线路，保证正常线路继续供电。16•B.双电源环网形（手拉手）接线方式两个电源点之间用两条放射形线路通过联络开关连接，可实现整条线路互带或部分线路互带。在正常运行方式时一般联络开关处于断开位置，开环运行。17一个电源点失电，可通过合联络开关将失电线路切换到另一条线路，实现负荷转带。18亦能解决因分支线路开关电源侧故障而引起的停电范围扩大化问题。19•C.三电源环网形（手拉手）接线三个电源点之间每两个变电站由两条线放射形线路通过联络开关相连接，构成环网，形成互相支援的格局。20•配电网的类型与接线模式•电缆线路配电网主要的接线模式电缆敷设方式：1）直接埋在地下的直埋式2）专用的电缆沟敷设3）排管敷设4）隧道敷设5）水下敷设电缆线路主要指直接埋设地下的配电线路。与架空线路相比，其受外界的因素影响较小。但成本高，投资费用大，故障地点较难确定，有时造成用户较长时间停电。21•A.单放射式接线•由一个电源点放射状串联连接多个用户。22与架空线路放射形接线方式的故障处理相类似。23•B.单环网接线方式与架空线路的双电源环网接线方式类似，两个电源点形成环网供电，开环运行。24故障处理与架空线路的双电源环网接线方式类似。25•架空，电缆混合接线方式城市中受街道、树林、建筑限制，使架空线无法架设，可采用此不规则接线方式。随着变电站容量的增加，出线增多如全部采用架空形式将无法出线，因而产生混合式接线方式。26评价指标I—电压偏差电压偏差35KV及以上供电电压的正负偏差的绝对值之和不超过标称电压的10%10KV及以下三相供电电压允许偏差为标称电压的±7%220V单相供电电压允许偏差为标称电压的＋7%、－10%配电网的评价指标27网损率配电网的评价指标评价指标II—网损率（1）配电网线损率是线损电量占供电量的百分率。（2）配电网综合线损率：指110千伏及以下配...
