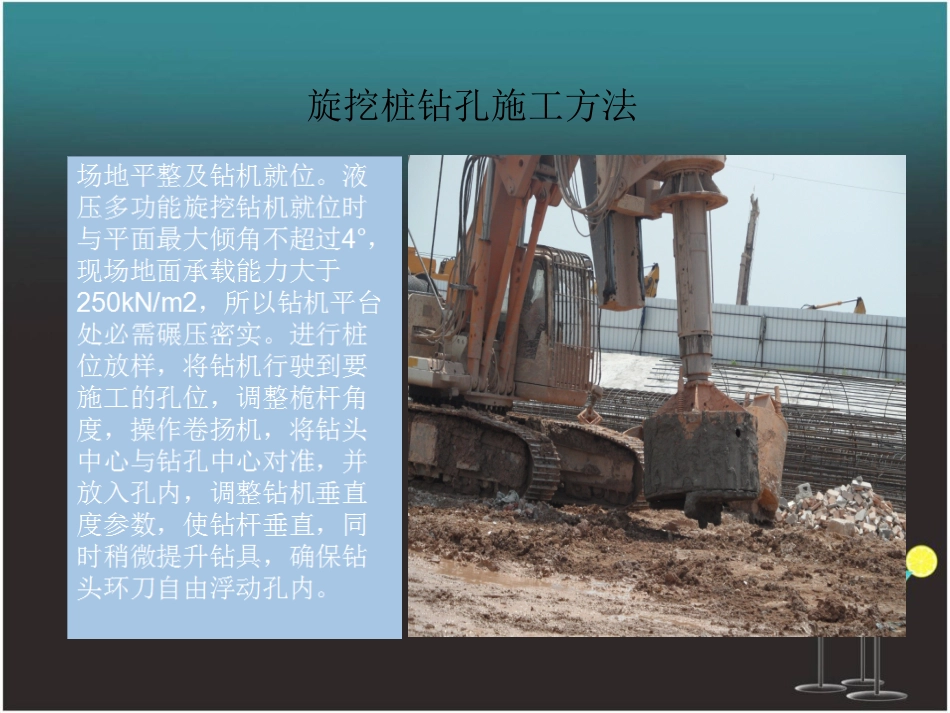

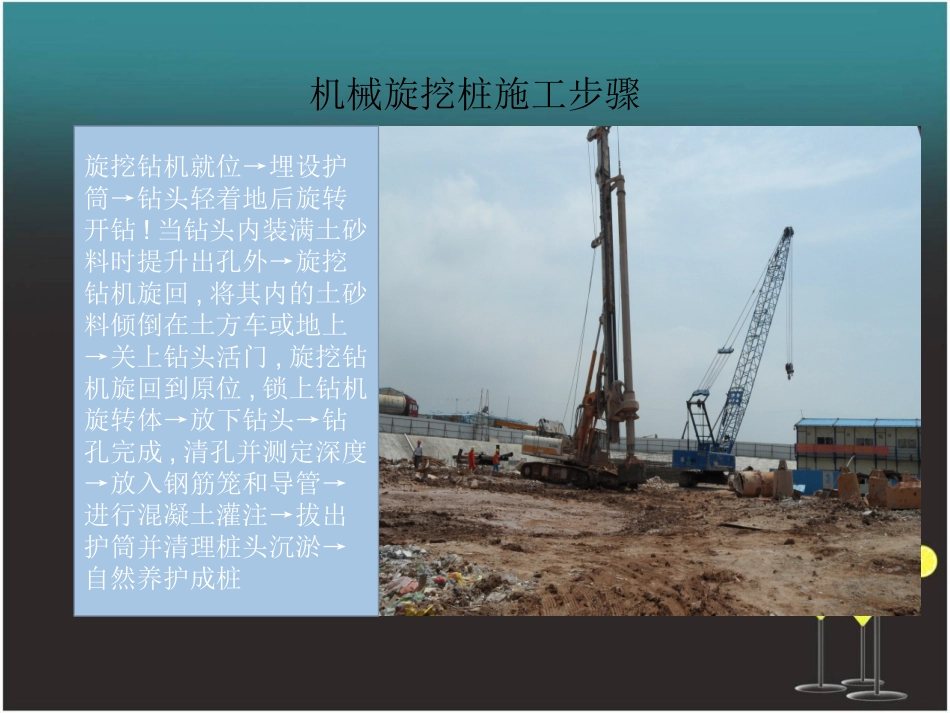

机械旋挖桩施工步骤旋挖钻机就位→埋设护筒→钻头轻着地后旋转开钻!当钻头内装满土砂料时提升出孔外→旋挖钻机旋回,将其内的土砂料倾倒在土方车或地上→关上钻头活门,旋挖钻机旋回到原位,锁上钻机旋转体→放下钻头→钻孔完成,清孔并测定深度→放入钢筋笼和导管→进行混凝土灌注→拔出护筒并清理桩头沉淤→自然养护成桩旋挖桩钻孔施工方法旋挖桩钻孔施工方法钢护筒埋置深度以能隔开流塑状地层为主要原则。具体埋置深度还应满足计算结果，且有安全系数，根据水文地质条件、施工水位、河床深度、护筒内泥浆容重和施工情况等通过计算确定。钢护筒分节加工，顶部和底部各1m范围作加强箍。每节护筒连接采用坡口焊，以减少护筒振埋时的阻力。钢护筒运至施工现场后，质监人员须对钢护筒的直径、圆度和焊接质量验收。旋挖桩钻孔施工方法开始钻孔时要保证好钻杆垂直,钻机稳定，然后进行钻孔。当钻头下降到预定深度后，旋转钻斗并施加压力，将土挤入钻斗内，仪表自动显示筒满时，钻斗底部关闭，提升钻斗将土卸于堆放地点。总的施工工艺是通过钻斗的旋转、削土、提升、卸土，反复循环直至成孔。旋挖桩钻孔施工方法泥浆采用膨润土、火碱以及纤维素混合而制，在泥浆池中用搅浆机将泥浆搅拌好后，泵入孔内，旋挖钻均匀缓慢钻进，这样既钻进又起到泥浆护壁的作用。钻进时掌握好进尺速度，随时注意观察孔内情况，及时补加泥浆保持液面高度。泥浆制备应注意两个方面：一是泥浆的指标问题，其比重一般应控制在1.05～1.2之间，粘度控制在17～20s。旋挖桩钻孔施工方法钻进过程中，操作人员随时观察钻杆是否垂直，开始钻进时采用低速钻进，主卷扬机钢丝绳承担不低于钻杆、钻具重量之和的20%，以保证孔位不产生偏差。钻进护筒以下3m可以采用高速钻进，钻进速度与压力有关，采用钻头与钻杆自重摩擦加压，150MPa压力下，进尺速度为20cm/min；200MPa压力下，进尺速度为30cm/min；260MPa压力下，进尺速度为50cm/min。旋挖桩钻孔施工方法成孔中,按试施工确定的参数进行施工,设专职记录员记录成孔过程的各种参数,如钻进深度、地质特征，记录必须认真、及时、准确、清晰。以记录数据结合地勘报告确定桩底是否进入中风化岩层，深圳百丽大厦桩基工程以冲锤自重冲击孔桩泥浆护壁形式完成中风化嵌岩成孔。嵌岩冲击成孔重力冲锤旋挖桩钻孔施工方法泥浆补充一般采用泵送方式，其速度以保证液面始终在护筒面以上为标准，否则有可能造成塌孔，影响成孔质量。终孔后用捞砂钻头将沉淀物清出孔位。要求沉碴厚度不大于10cm。在灌注水下混凝土前，用高压水吹底翻渣，进一步减少桩底沉碴厚度。捞砂钻清理沉碴水泵加压吹底清碴旋挖桩钻孔施工方法旋挖机挖土清渣达到设计要求后,开始下放钢筋笼,其制安必须严格按照设计图纸进行,主筋、箍筋应焊接均匀,搭接长度及焊缝应符合规范要求,安装时应安装护块,以确保周正及保护层厚度,钢筋笼的制作偏差应符合设计及规范要求。深圳百丽大厦现场未加钢筋笼旋挖桩钻孔施工方法在导管接驳完毕后,将混凝土隔水栓吊放在临近泥浆面的位置,导管底端到孔底距离控制在0.4m左右,以便能顺利排出混凝土隔水栓。开始灌注前储料斗内储备的混凝土量应不少于1.0m3,以便在混凝土隔水栓被挤出导管后能将导管底端一次性埋入水下混凝土中0.8m以上,适时提升或拆卸导管,确保导管底端埋入混凝土面以下1～4m,灌注应连续进行。一旦发生机具故障或停电停水及导管堵塞或进水等事故时,应采取有效措施进行处理,以便尽快恢复灌注混凝土,同时做好记录。水泵压吹底清碴旋挖桩钻头施工现场泥浆池旋挖泥浆土转运旋挖泥土集中堆置晒干后外运浇筑混凝土导管和料斗旋挖桩相关机具多功能卷杨机操作平台电力震动锤主要用于安放、拔出钢护筒主要用于起吊重力冲锤进行冲击成孔、安装钢筋笼导管、浇筑混凝土、配合电力震动锤安放、拔出护筒
