工程制图答案孙兰凤第3章习题答案VIP免费

工程制图答案孙兰凤第3章习题答案_第1页
1/56

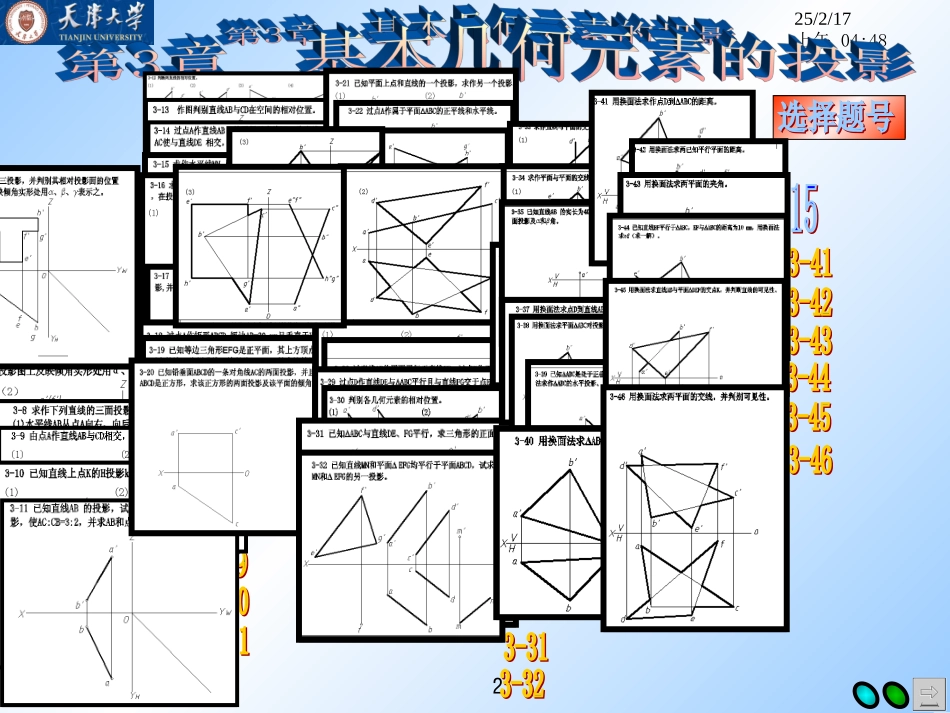

工程制图答案孙兰凤第3章习题答案_第2页
2/56
工程制图答案孙兰凤第3章习题答案_第3页
3/56

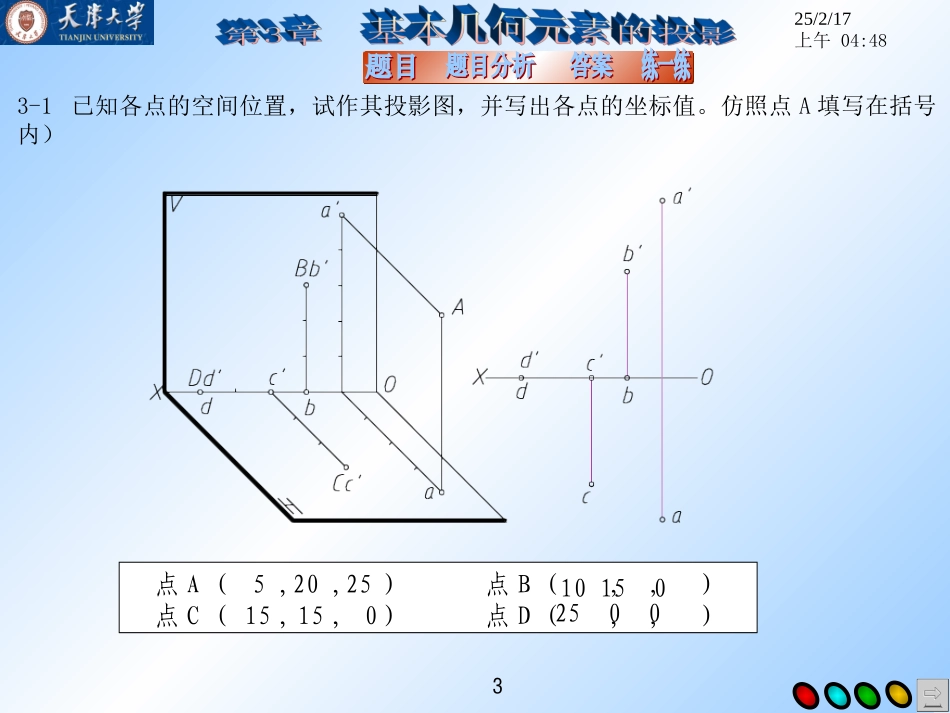

25/2/17上午04:48125/2/17上午04:48225/2/17上午04:4833-1已知各点的空间位置,试作其投影图,并写出各点的坐标值。仿照点A填写在括号内)点A(5,20,25)点B(,,)点C(,,)点D(,,)1015015150250025/2/17上午04:4843-2试作下列点的三面投影图和直观图。点A的坐标为(10,10,10),点B的坐标为(20,15,0),点C的坐标为(15,0,20),点D的坐标为(0,0,15)。25/2/17上午04:4853-3已知各点的两面投影,求作其第三投影。25/2/17上午04:4863-4已知点A距离投影面W、V、H分别为20、15、25;点B在A之左10,A之前5,A之下15;点C在A之右5,A之后10,A之上5(单位:mm)。25/2/17上午04:4873-5判别下列各对重影点的相对位置并填空。1.点A在点B的方mm。2.点D在点C的方mm。3.点F在点E的方mm。该两点均在投影面上。25/2/17上午04:4883-6已知点B距离点A为10mm;点C与点A是对H面的重影点;点D在点A的正右方15mm。补全诸点的三面投影,并标明可见性。25/2/17上午04:4893-7求直线的第三投影,并判别其相对于投影面的位置,在投影图上反映倾角实形处用α、β、γ表示之。直线AB为线直线CD为线25/2/17上午04:48103-7求直线的第三投影,并判别其相对于投影面的位置,在投影图上反映倾角实形处用α、β、γ表示之。直线EF为线直线GH为线25/2/17上午04:48113-8求作下列直线的三面投影:(1)水平线AB从点A向右、向后,β=30°,长15mm。(2)正垂线CD从点C向前,长20mm。25/2/17上午04:48123-9由点A作直线AB与CD相交,交点B距离H面15mm。25/2/17上午04:48133-10已知直线上点K的H投影k,求k′。作图步骤1.过b′点任作一直线1=ba,在其上量取b′2=bk。2.连接a′1,作2k′//a′1。作图步骤1.过d′点任作一直线d′3=dc,在其上量取d′4=dk。2.连接c′3,作4k′//3c′。(1)(2)(1)D(2)D25/2/17上午04:48143-11已知直线AB的投影,试定出属于AB线段的点C的投影,使AC:CB=3:2,并求AB和点C的W投影。作图步骤:1.任作一直线a′N,量取五单位长,使a′M:MN=3:2。2.连接Nb′,作Mc′//Nb′,得c′。3.按点的投影规律作出c和c′点,以及投影a"b"。25/2/17上午04:48153-12判断两直线的相对位置。25/2/17上午04:48163-13作图判别直线AB与CD在空间的相对位置。25/2/17上午04:48173-14过点A作直线AB,使平行于直线DE;作直线AC使与直线DE相交,其交点距V面为15mm。25/2/17上午04:48183-15求作水平线MN与交叉三直线AB、CD、EF均相交。25/2/17上午04:48193-16求平面的第三投影,并判别其相对投影面的位置,在投影图上反映倾角实形处用α、β、γ表示之。25/2/17上午04:48203-16求平面的第三投影,并判别其相对投影面的位置,在投影图上反映倾角实形处用α、β、γ表示之。25/2/17上午04:48213-16求平面的第三投影,并判别其相对投影面的位置,在投影图上反映倾角实形处用α、β、γ表示之。25/2/17上午04:48223-17在投影图上用字符标出平面A、B、C、D的三面投影,并判别其相对投影面的位置。A面是面B面是面C面是面D面是面25/2/17上午04:48233-18过点A作矩形ABCD,短边AB=20mm且垂直于V面,长边BC=40mm,α=30°,求作矩形ABCD的投影(求一解)。分析:(1)由已知条件可知短边AB为正垂线,故可作出短边AB的两面投影。(2)因矩形ABCD的短边AB为正垂线,故可知矩形BCD为正垂面,又因矩形的相邻两边互相垂直故可知AD和BC为正平线。注:本题有四解,可向左面画,也可向右面画,或向下画。25/2/17上午04:48243-19已知等边三角形EFG是正平面,其上方顶点为E,下方的边FG为侧垂线,边长为30mm,补全该等边三角形EFG的两面投影。分析此题等边三角形为正平面,故可知其V面投影反映实形,H面投影积聚为一条直线,且FG边为侧垂线。作图步骤1.在H投影面上过e点作fg线平行于OX轴,使e=eg=15mm。2.在V投影面上由e‘点作半径为30mm的圆弧与f点和g点的投影连线相交,所得交点即为f‘点和g'点。25/2/17上午04:48253-20已知铅垂面ABCD的一条对角线AC的两面投影,并且ABCD是正方形,求该正方形的两面投影及该平面的倾角。分析(1)由已知条件知AC为水平线,其水平投影ac反映AC实长。(2)正方形的对角线互相垂直平分且相等,则其对角线BD一定为铅垂线,且其水平投...
