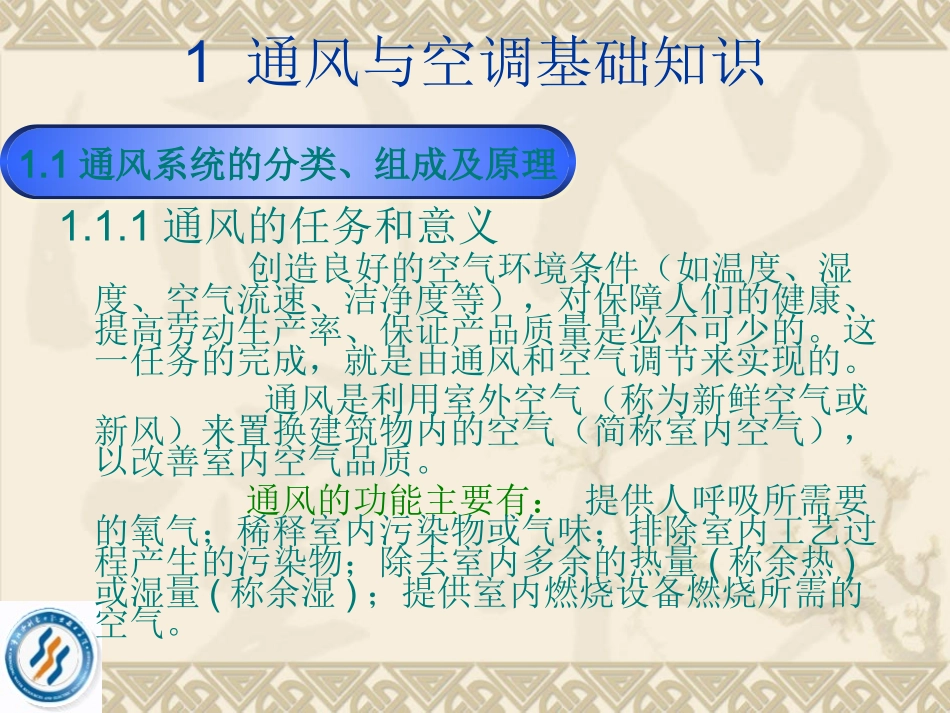

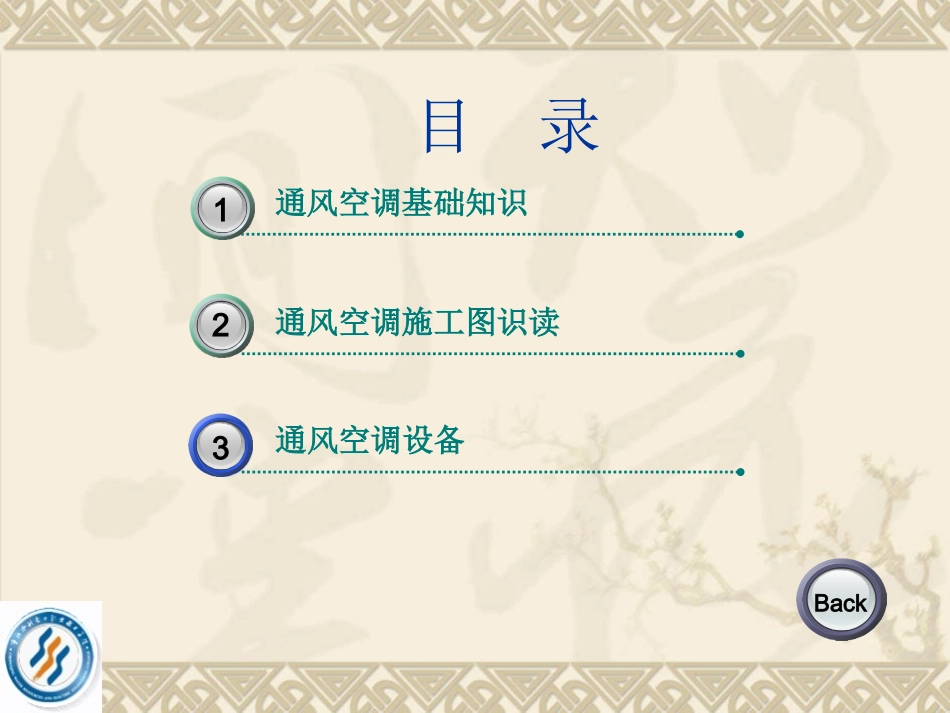

目录通风空调施工图识读2通风空调设备3Back通风空调基础知识311通风与空调基础知识1.1通风系统的分类、组成及原理1.1.1通风的任务和意义创造良好的空气环境条件（如温度、湿度、空气流速、洁净度等），对保障人们的健康、提高劳动生产率、保证产品质量是必不可少的。这一任务的完成，就是由通风和空气调节来实现的。通风是利用室外空气（称为新鲜空气或新风）来置换建筑物内的空气（简称室内空气），以改善室内空气品质。通风的功能主要有：提供人呼吸所需要的氧气；稀释室内污染物或气味；排除室内工艺过程产生的污染物；除去室内多余的热量(称余热)或湿量(称余湿)；提供室内燃烧设备燃烧所需的空气。1.1.2通风系统的分类根据换气方法不同可分为排风和送风。排风是在局部地点或整个房间把不符合卫生标准的污染空气直接或经过处理后排至室外；送风是把新鲜或经过处理的空气送入室内。此外，如果按照系统作用的范围大小还可分为全面通风和局部通风两类。通风方法按照空气流动的作用动力可分为自然通风和机械通风两种。其中机械通风中根据有害物分布的情况，按照系统作用范围大小分为局部通风和全面通风。1.2.1建筑火灾烟气的特性毒害性、高温危害、遮光作用1.2.2火灾烟气控制原则烟气控制的主要目的是在建筑物内创造无烟或烟气含量极低的疏散通道或安全区。烟气控制的实质是控制烟气合理流动，使烟气不流向疏散通道、安全区和非着火区，而向室外流动。主要方法有隔断或阻挡、疏导排烟和加压防烟。1隔断或阻挡墙、楼板、门等都具有隔断烟气传播的作用。1.2民用建筑防、排烟系统的分类、组成及原理防烟分区，在设置排烟措施的过道、房间中用隔墙或其他措施(可以阻挡和限制烟气的流动)分隔的区域。防烟分区在防火分区中分隔；每个防烟分区的建筑面积不宜超过500㎡；通常按楼层划分防烟分区；特殊用途场所单独划分防烟分区。防烟分区的隔烟部位：设定在走廊和房间之间；设定在走廊中某处；设定在走廊和楼梯间前室之间；设定在楼梯间前室和楼梯间之间。挡烟垂壁的设置要求挡烟垂壁的设置应与顶棚的构造相适应，这样才能起到有效的防烟作用，具有代表性的有如下几种：顶棚高度不同时，挡烟垂壁的下垂有效高度应从较低的顶棚面上起算；对于格栅式顶棚，由于本身不隔烟，所以挡烟垂壁应设置在顶棚内，其下垂有效高度应从楼板底面起算；当顶棚材料为可燃材料时，挡烟垂壁的有效高度仍按顶棚面起算，但挡烟垂壁或挡烟隔墙应向上延伸，穿过顶棚面，并紧贴在非燃烧体楼板或顶板上，必须完全隔断，使顶棚内实现隔烟。这样，一旦顶棚烧毁，挡烟垂壁仍能起到有效的防烟作用；当顶棚材料为非燃烧材料或难燃烧材料时，挡烟垂壁的有效高度只按顶棚面起算即可，而挡烟垂壁或挡烟隔墙也只紧贴顶棚面即可，不必完全隔断。挡烟梁作为顶棚构造的一个组成部分，在顶棚某处下垂一梁式构造，其高度应超过挡烟垂壁的有效高度，而宽度应小于顶棚总宽度的十分之一。防烟吊顶是利用吊顶本身下垂的结构部分起隔烟作用，因此要求下垂部分的有效高度应超过挡烟垂壁的有效高度。挡烟隔墙走廊两侧的隔墙、面积超过100m2的房间隔墙、贵重设备房间隔墙、火灾危险性较大的房间隔墙以及病房等房间隔墙，均应砌至梁板底部，不留缝隙，以阻止烟火流窜蔓延，不致使灾情扩大。2排烟排烟的部位有两类：着火区和疏散通道。着火区排烟的目的是将火灾发生的烟气(包括空气受热膨胀的体积)排到室外，降低着火区的压力，不使烟气流向非着火区，以利于着火区的人员疏散及救火人员的扑救。对于疏散通道的排烟是为了排除可能侵入的烟气，以保证疏散通道无烟或少烟，以利于人员安全疏散及救火人员通行。优先采用自然排烟，有两种方式：一是利用外窗或专设的排烟口排烟；二是利用竖井排烟。也可采用机械排烟。对于某些重点地区应当采用加压防烟。实现对某一房间或空间内的温度、湿度、洁净度和空气流速等进行调节和控制，并提供足够量的新鲜空气的方法叫做空气调节，简称空调。空调可以实现对建筑热湿环境、空气品质全面进行控制，它包含了采暖和通风的部分功能。1.3.1空调系统的分类1.按承担室内冷热湿负荷的介质分类1.3空调...
