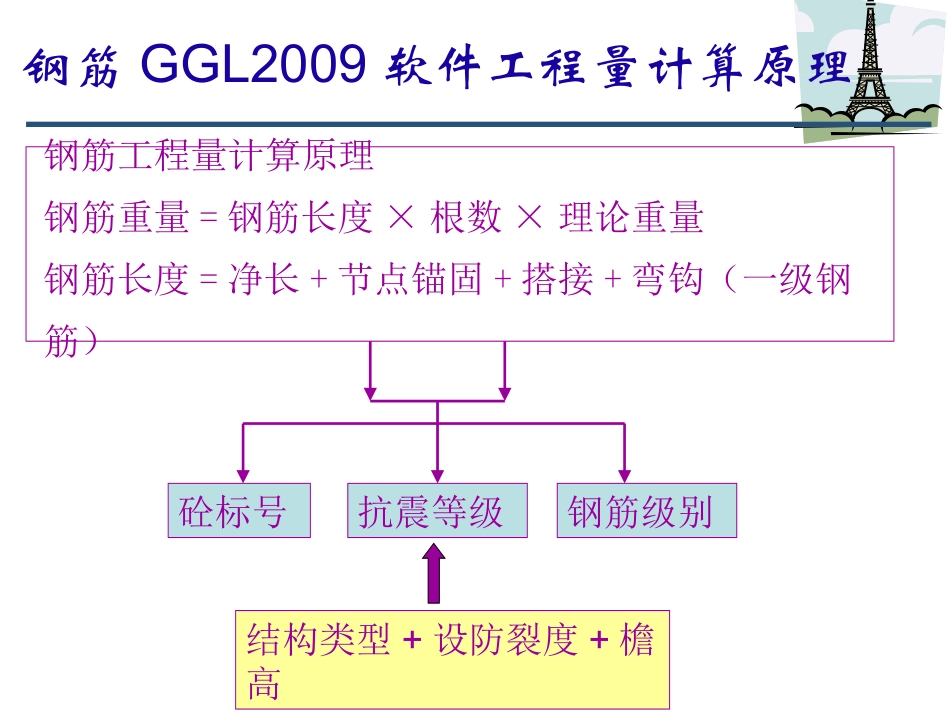

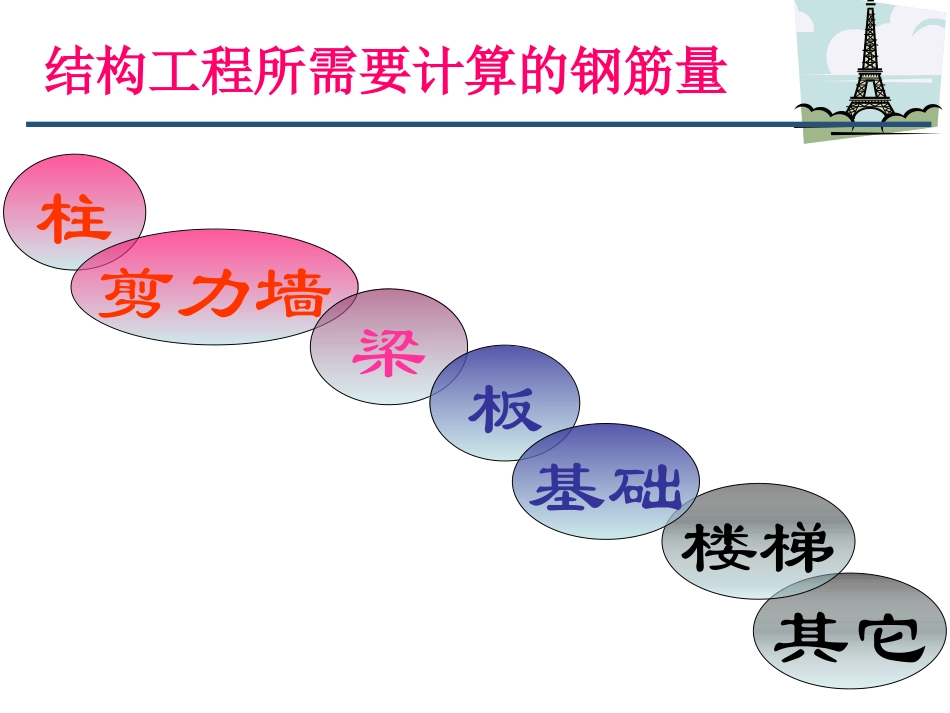

广联达钢筋算广联达钢筋算量量结构工程所需要计算的钢筋量柱剪力墙梁板其它楼梯基础钢筋GGL2009软件工程量计算原理钢筋工程量计算原理钢筋重量=钢筋长度×根数×理论重量钢筋长度=净长+节点锚固+搭接+弯钩（一级钢筋）砼标号抗震等级钢筋级别结构类型+设防裂度+檐高结构类型•共性部分：工程、楼层、轴网•框架结构：柱—梁—板—基础—楼梯—其他•剪力墙结构：剪力墙—暗柱—暗/连梁—板—基础—楼梯—其他•基础部分•零星部分操作流程新建工程工程设置选择计算方法单构件输入（楼梯、桩、零星构件）绘图输入（基础、剪力墙、柱、梁、板）定义构件绘制构件导入GCL8.0文件导入CAD文件建立构件平法输入直接输入参数输入修改钢筋信息汇总计算查看结果图纸分析：谁是谁的支座基础（或者基础梁）是柱子的支座柱子是梁的支座特点：支座内箍筋连续通过图纸分析：谁是谁的支座梁（或墙）是板的支座第一部分：绘图输入•新建工程、新建楼层•新建轴网（从GCL8.0、GCL2008导入文件）•绘图输入软件算钢筋的流程建轴网建楼层建工程画图输钢筋汇总看结果定义构件输入钢筋信息画图建工程•工程名称•工程信息•编制信息•比重设置•弯钩设置结构类型、设防烈度、檐高抗震等级抗震等级搭接、锚固建工程建工程计算设置建楼层•楼层设置部分a)楼层的建立b)各楼层缺省钢筋设置（砼标号、钢筋锚固、搭接、各构件保护层）•插入楼层（地下室）•层高•首层标记、底标高建楼层总结•建立楼层：插入楼层，调整层高；•底标高：首层结构底标高•调整各楼层砼标号、锚固、搭接、保护层厚度•复制到其他楼层建轴网•建立正交轴网•辅助轴线新建正交轴网•轴距的输入：a)常用值b)直接添加•轴号自动排序建轴网a)设置插入点b)修改轴号；修改轴距c)存盘、读取•辅助轴线a)辅轴-两点b)辅轴-平行c)辅轴-圆弧总结•输入轴距的方法：常用值，直接添加；•轴号自动生成；•设置插入点；修改轴号，轴距；•辅轴：两点，平行，圆弧；•在任何界面下都可以添加辅助轴线。一、绘图输入—框架结构1.柱钢筋定义柱构件（新建柱表）；钢筋信息输入；绘制柱（精确定位柱）；查看工程量。相关规范和图集柱的“平法”表示方法屋面15.870412.2703.638.6703.624.4704.21-0.0304.5-1-4.5304.5层号标高（m）层高柱的“平法”表示方法柱定义黑色字体：私有属性蓝色字体：公有属性总结•柱的定义：类别、截面信息、纵筋信息、箍筋信息•柱的绘制：构件列表画柱（点画、旋转）、偏心柱（CTRL+左键）Shift+左键（不在轴线交点处的柱）镜像（中点捕捉）修改构件图元名称、自动生成边角柱顶层柱顶层柱纵筋构造角柱角柱中柱中柱黑色纵筋锚固长度是从梁底开始1.5lae/la灰色标识纵筋锚固为12d边柱边柱顶层柱纵筋03G101-1P37中柱顶层柱纵筋03G101-1P37顶层柱•角柱改类型•边柱改类型，在长锚边加“#”号•中柱不变自动生成边角柱•软件可以根据边柱的类型，自动区分内外侧钢筋的不同锚固一、绘图输入—框架结构2.绘制梁定义梁构件（集中标注）；绘制梁（原位标注）；查看梁钢筋工程量。（1）单跨梁钢筋计算-KL1“平法”标注梁的识图•梁的环境描述：•柱子截面为600*650•抗震等级：二级•砼标号：C30•锚固长度：一级27d二级34/38d•搭接长度：一级38d二级48/54d•保护层：基础梁40mm框架梁25mm板厚150mm•直径＞22mm时为焊接，直径≤22mm时为搭接•直径≤12mm时12米一个搭接，直径＞12mm时8米一个搭接通常情况下梁钢筋构造•上：上部通长筋•中：侧面纵向钢筋－构造或抗扭•下：下部钢筋(通长筋或不通长)•左：左支座钢筋•中：架立钢筋或跨中钢筋•右：右支座钢筋•箍筋•附加钢筋：吊筋、次梁加筋、加腋钢筋11识图—梁梁的钢筋图纸标注6B254/22根贯通筋两根第一排负筋两根第二排负筋梁截面图上部6根钢筋，两根蓝色的是上部通长筋；粉色的是负筋，我们看到共有2排。下部6根钢筋，分两排，每根钢筋的长度都是相同的梁定义•定义a)类别b)截面宽度c)截面高度d)箍筋e)上部通长筋f)下部通长筋g)侧面纵筋梁绘制•绘制：a)直线b)对齐c)Shift+左键d)垂点捕捉e)中点捕捉f)镜像•原位标注a)支座钢筋b)架立筋c)上部钢筋d)下部钢筋e)吊筋f)次梁...
