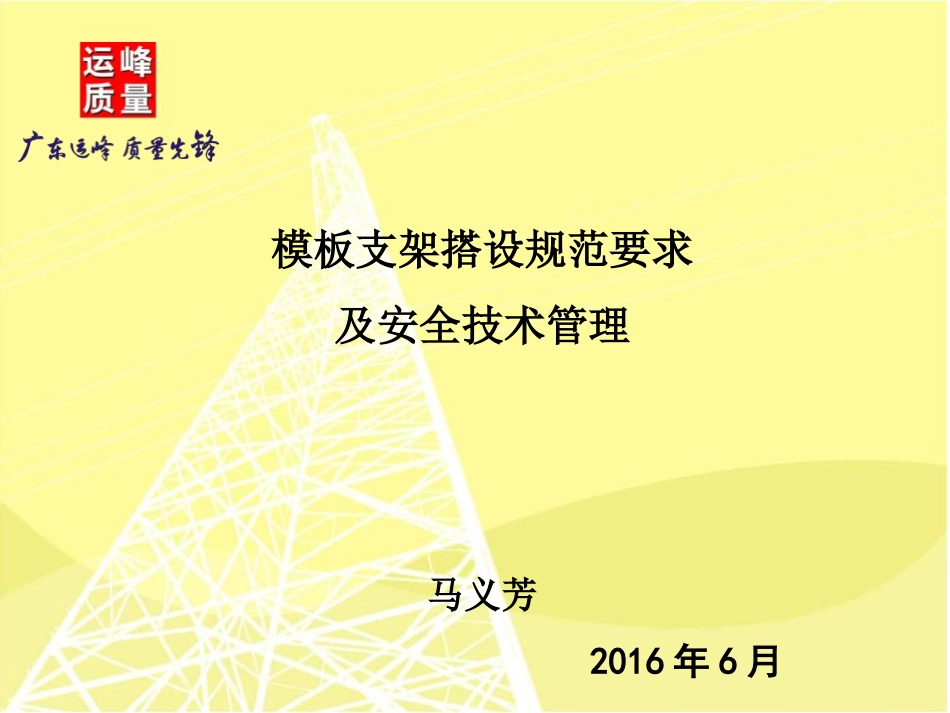

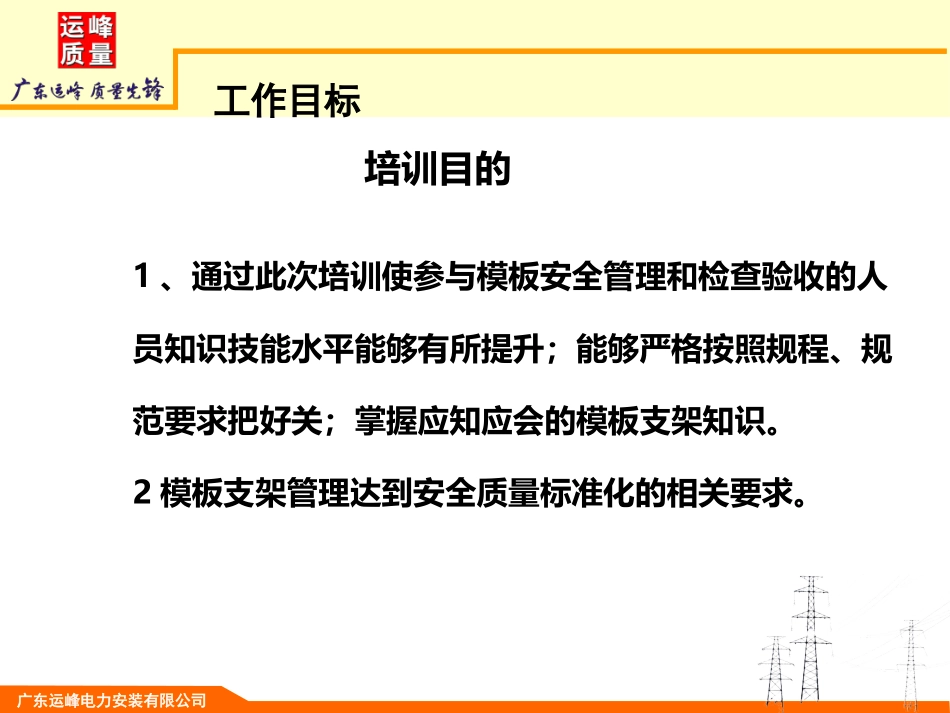

广东运峰电力安装有限公司模板支架搭设规范要求及安全技术管理马义芳2016年6月广东运峰电力安装有限公司1、通过此次培训使参与模板安全管理和检查验收的人员知识技能水平能够有所提升；能够严格按照规程、规范要求把好关；掌握应知应会的模板支架知识。2模板支架管理达到安全质量标准化的相关要求。工作目标培训目的广东运峰电力安装有限公司模板及模板支架相关质量要求模板及模板支架相关质量要求目录前言第一部分一般规定第二部分支撑系统搭设构造要求一、扣件式钢管脚手架二、碗扣式脚手架第三部分模板安装与拆除要求第四部分模板支架施工与安全管理要求广东运峰电力安装有限公司第一部分一般规定第一部分一般规定1、模板工程施工前应进行专项设计，编制专项施工方案，并经审批后方可实施2、模板工程专项施工方案应结合工程结构的形式、高度、跨度、荷载和工艺制定。广东运峰电力安装有限公司广东运峰电力安装有限公司广东运峰电力安装有限公司•常用的有：门式钢管脚手架、重型门式钢管脚手架（HR）、碗扣式钢管脚手架、门式钢管脚手架与扣件式钢管脚手架组合、扣件式钢管脚手架、扣件式钢管脚手架+可调托座、钢格构柱与钢管脚手架组合形式等广东运峰电力安装有限公司钢管加顶托广东运峰电力安装有限公司广东运峰电力安装有限公司3、高度超过8m，或跨度超过18m，或施工总荷载大于10KN/㎡，或集中线荷载大于15KN/m的模板支架，应组织专家论证，必要时编制应急预案。4、特殊结构构件模板工程、采用手动或电动整体提升（滑升、爬升）模板工程、特殊施工工艺模板工程及按有关规定必须组织专家论证的模板工程，其专项施工方案必须组织专家论证。广东运峰电力安装有限公司钢管质量（壁厚、外径）对支架承载力的影响：1）Ø48×3.5改为Φ48×3.0，每吨钢管长度从260m增加到300m,承载能力降低约12%；（按步距1.8m计算）2）Ø48×3.5改为Φ48×2.5，每吨钢管长度从260m增加到356m,承载能力降低约24.5%；3）如管子严重生锈，锈蚀深度1㎜，Ø48×3.5改为Φ46×2.5，承载能力下降33.6%；4）JGJ130-2001规定，钢管允许偏差外径为-0.5㎜，壁厚-0.5㎜，如两者同时出现，则承载能力比标准钢管降低14.7%。广东运峰电力安装有限公司5、模板支架验收要求5.1模板支架投入使用前，应由项目部组织验收。5.2项目经理、项目技术负责人和相关人员，以及监理工程师应参加模板支架的验收。广东运峰电力安装有限公司•5.3高度超过8m，或跨度超过18m，或施工总荷载大于10kN/m2，或集中线荷载大于15kN/m的模板支架，施工企业的相关部门应参加验收。•5.4模板支架验收应根据经批准的专项施工方案，检查现场实际搭设情况与方案的符合性。广东运峰电力安装有限公司第二部分支撑系统搭设构造要求第二部分支撑系统搭设构造要求一、扣件式钢管模板支架（一）扣件式钢管模板支架的特点1、所受的荷载变异性较大；2、扣件连接节点属于半刚性，且节点刚性大小与扣件质量、安装质量有关，节点性能存在较大变异；3、脚手架结构、构件存在初始缺点，如杆件的初弯曲、锈蚀，搭设尺寸误差、受荷偏心等均较大；广东运峰电力安装有限公司4、墙的连接点，对脚手架的约束性变异较大。5、脚手架的荷载效应组合未考虑偶然荷载，未考虑爆炸力、撞击力等偶然荷载。•国标9.0.4作业层上的施工荷载应符合设计要求，不得超载。不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在脚手架上；严禁悬挂起重设备。广东运峰电力安装有限公司6、用扣件连接的钢管脚手架，其纵横向水平杆的轴线与立杆轴线在主节点上并不交汇在一点。当纵横向水平杆传荷载至立杆时，存在偏心距53㎜.会产生附加弯矩。广东运峰电力安装有限公司（二）、扣件式钢管模板支架的构造要求•1、立杆•1.1立杆支承在土体上时，地基承载力应满足受力要求，防止产生不均匀沉降。不能满足要求时，应对土体采取压实、铺设块石或浇筑混凝土垫层等措施。立杆底部应设置底座或垫板。•常规做法为：底部铺通长槽钢或方木广东运峰电力安装有限公司广东运峰电力安装有限公司•1.2模板支架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立...
