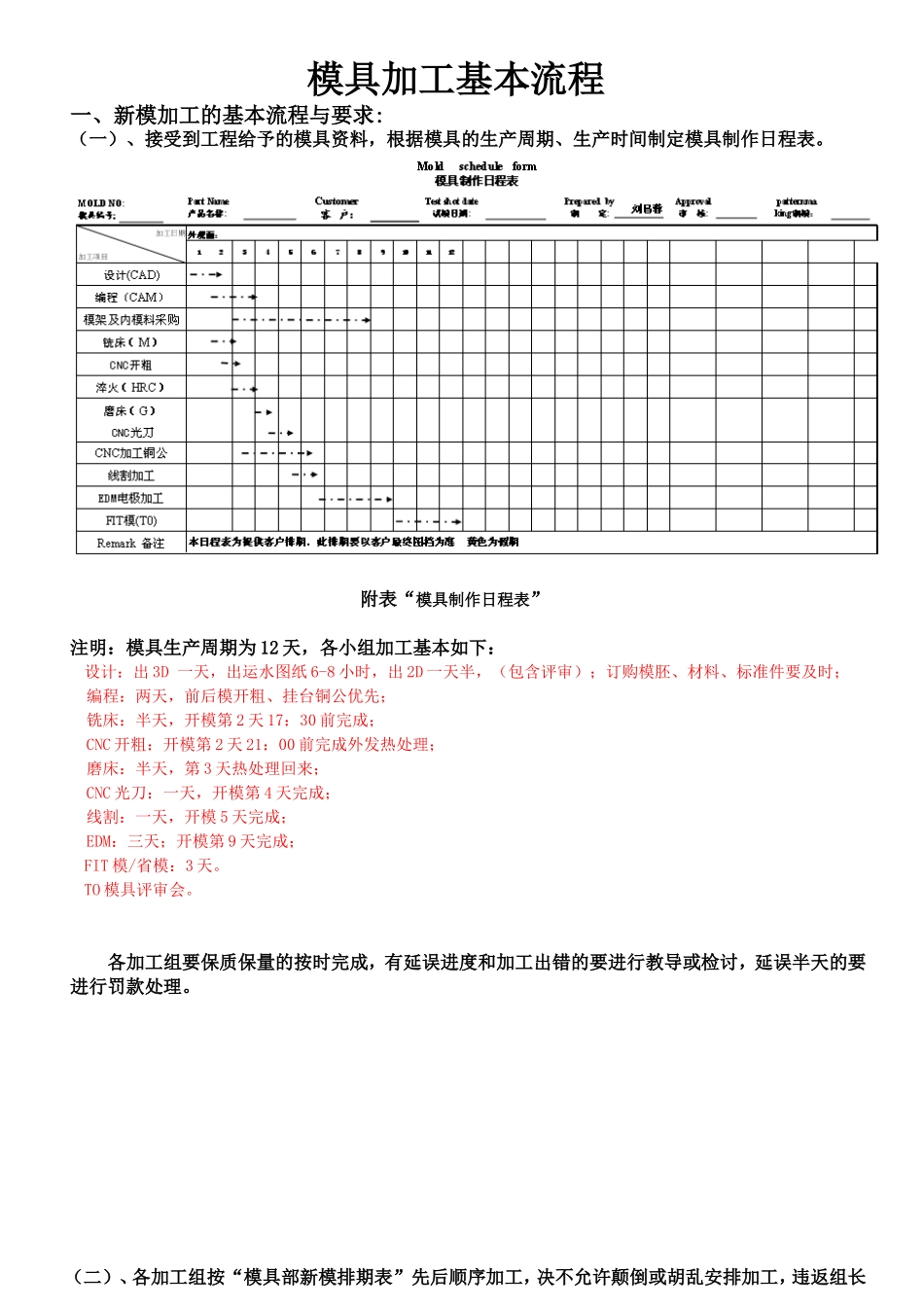

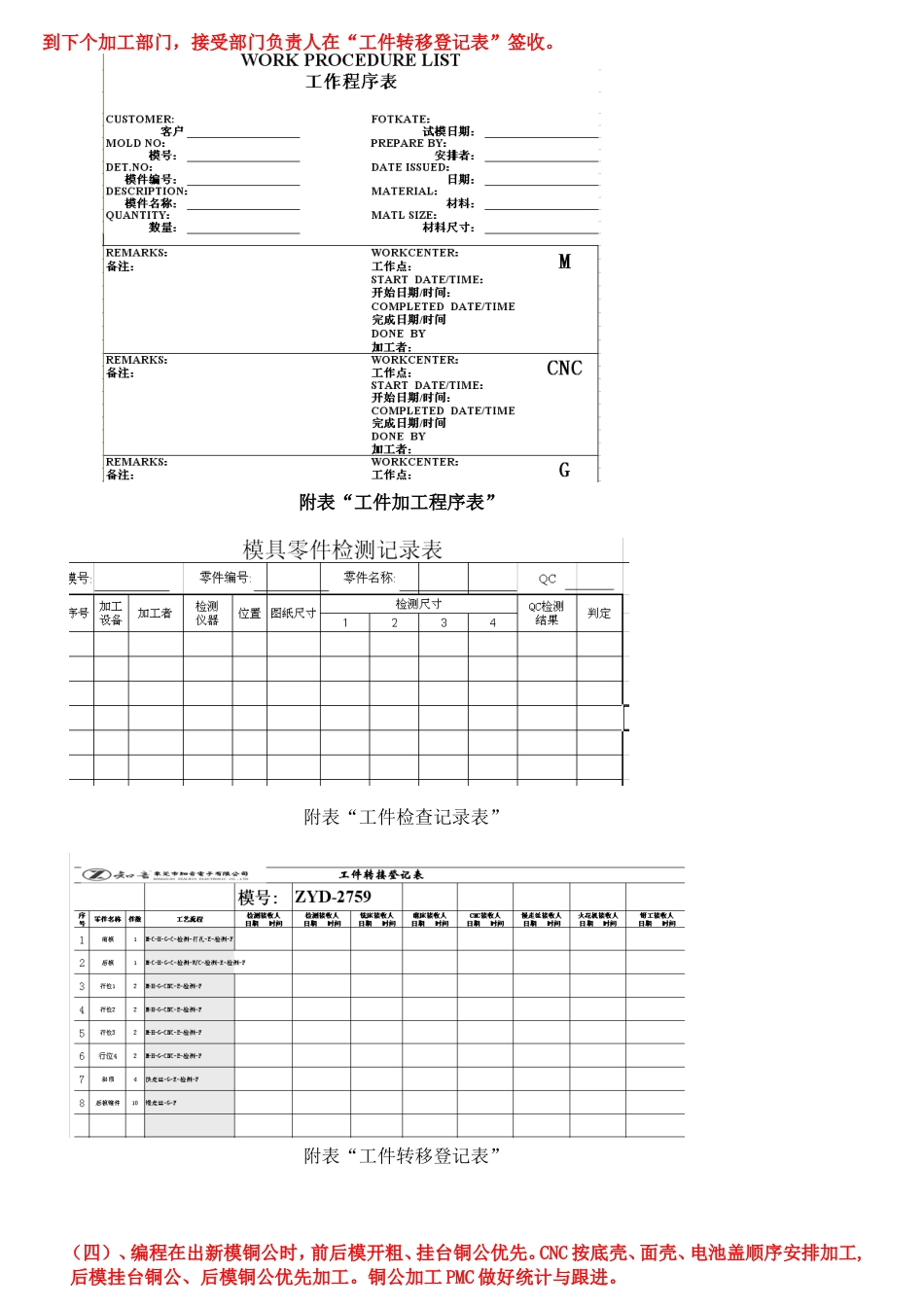

模具加工基本流程一、新模加工的基本流程与要求:（一）、接受到工程给予的模具资料，根据模具的生产周期、生产时间制定模具制作日程表。附表“模具制作日程表”注明：模具生产周期为12天，各小组加工基本如下：设计：出3D一天，出运水图纸6-8小时，出2D一天半，（包含评审）；订购模胚、材料、标准件要及时；编程：两天，前后模开粗、挂台铜公优先；铣床：半天，开模第2天17：30前完成；CNC开粗：开模第2天21：00前完成外发热处理；磨床：半天，第3天热处理回来；CNC光刀：一天，开模第4天完成；线割：一天，开模5天完成；EDM：三天；开模第9天完成；FIT模/省模：3天。TO模具评审会。各加工组要保质保量的按时完成，有延误进度和加工出错的要进行教导或检讨，延误半天的要进行罚款处理。（二）、各加工组按“模具部新模排期表”先后顺序加工，决不允许颠倒或胡乱安排加工，违返组长要进行检讨问责。附表“模具部新模排期表”模具工件时要分清安排加工的先后顺序。1.要按照试模先后顺序加工；2.改模要优先新模加工；3.前后模、行位要优先其它散件加工，要多个加工部门要优先其它单个和少加工部门加工；4.淬火的工件要优先不用淬火的工件加工；5.外发工件要优先不用外发的工件加工；6.遇到模具繁多，有的加工部门可能积压很多工件，有的部门机器待工件加工的现象，这时必须进行合理调整；7.安排钢料与铜公的加工互相配合，不能脱节；8.PMC对各加工组的每日加工能力及时互相调配。（三）、各加工组要根据“新模生产进度状况表”实际情况，主动跟进合理安排好机台加工。附表“新模生产进度状况表”（三）、各加工组加工完要进行自检，并且要认真填写好“工件加工程序表”和“工件检查记录表”，然后把加工完的工件与填写好的“工件加工程序表”和“工件检查记录表”送到检测或下个加工组。送到下个加工部门，接受部门负责人在“工件转移登记表”签收。附表“工件加工程序表”附表“工件检查记录表”附表“工件转移登记表”（四）、编程在出新模铜公时，前后模开粗、挂台铜公优先。CNC按底壳、面壳、电池盖顺序安排加工,后模挂台铜公、后模铜公优先加工。铜公加工PMC做好统计与跟进。附表“铜公加工状况表”（五）、“每日工作记录表”各组要准时上交到PMC处，PMC做好统计，为每月员工的“工作考核记录评比”的评比做依据。附表“每日工作记录表”附表“每月各加工组员工评比排名表”（六）、PMC制定工件的加工工艺与流程，做到节约成本、优化加工工艺；编程按指定加工工艺与流程出加工方案；有不一致的地方与PMC多作沟通解决，双方共同协商修正。注意：分析加工流程1.弄清图纸工件在模具中的作用，各尺寸的加工要求精度。2.结合各加工部门的机器性能状况、机器加工使用效率及成本比较。3.初步规格、形状、尺寸大小决定所需使用的机器设备。4.看图纸材料及淬火的硬度栏是否注明要求H/T；模具的前后模、较复杂大件的工件等一般需要CNC开粗后才淬火，其它零散件一般锣床加工后可H/T，但也有例外。（要淬火加硬的材料主要STAVAX-S136，8407，S136，DF2）5.编排需要经过部门的加工先后顺序，一般情况下依次为M-CNC-H/T-G-CNC-W/C-EDM-QC，但并非所有工件都需经过全部加工部门，加工先后顺序也有例外。6.在制定加工工艺时，要与编程多作沟通，使之达成一致，对不一致的地方，双方共同协商修正。（七）、设计生产物料的采购，PMC对生产物料的采购与跟踪。1、设计负责生产物料的采购，根据仓库钢料和标准库存情况，及时填写申购单采购，。2、PMC负责协助跟进采购的物料（如模胚钢料、铜料、标准件、刀具报价、审批情况、具体到货日期，如不能按时完成要及时跟踪，需及时向上级反映。3、跟进按时到货情况，如未按时到货马上向采购反映跟踪并知会相关部门，对急件、延期到货可能造成生延误、重要物料，必须提前向采购查询供应商的供货情况，确保如期到达。4、跟踪物料采购质量，如有异常情况作出记录，向上级反映确定处理方案或采取补救措施，并知会采购及供应商。（八）、PMC对外发工件处理与及时跟踪因公司现有人员、设备无法完成或满足加工要求，生产周期的，如热处理、晒字、晒纹、烧焊、雕刻...
