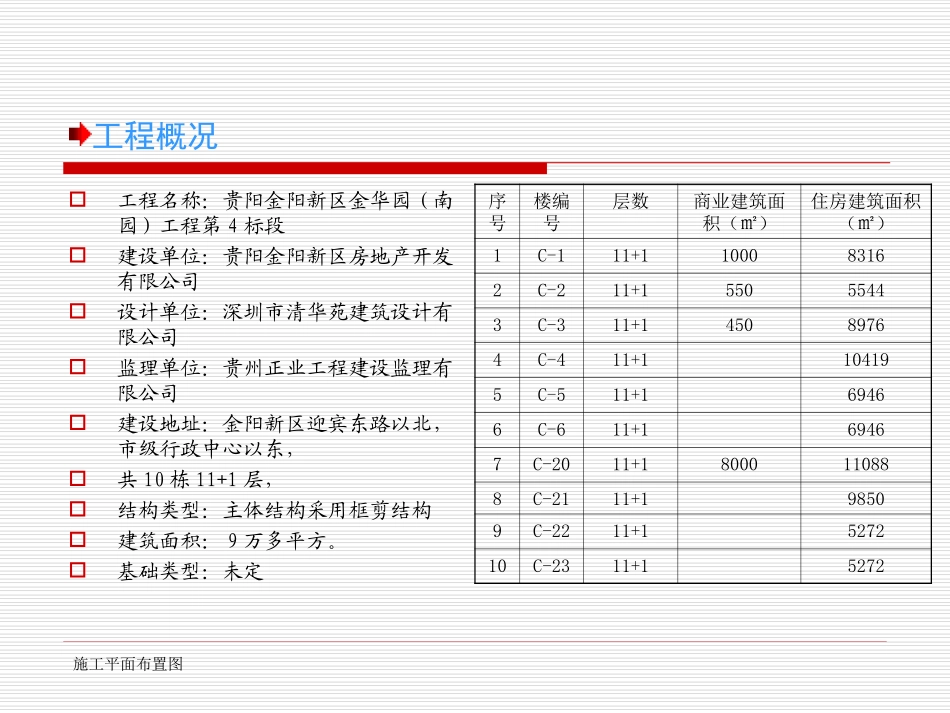

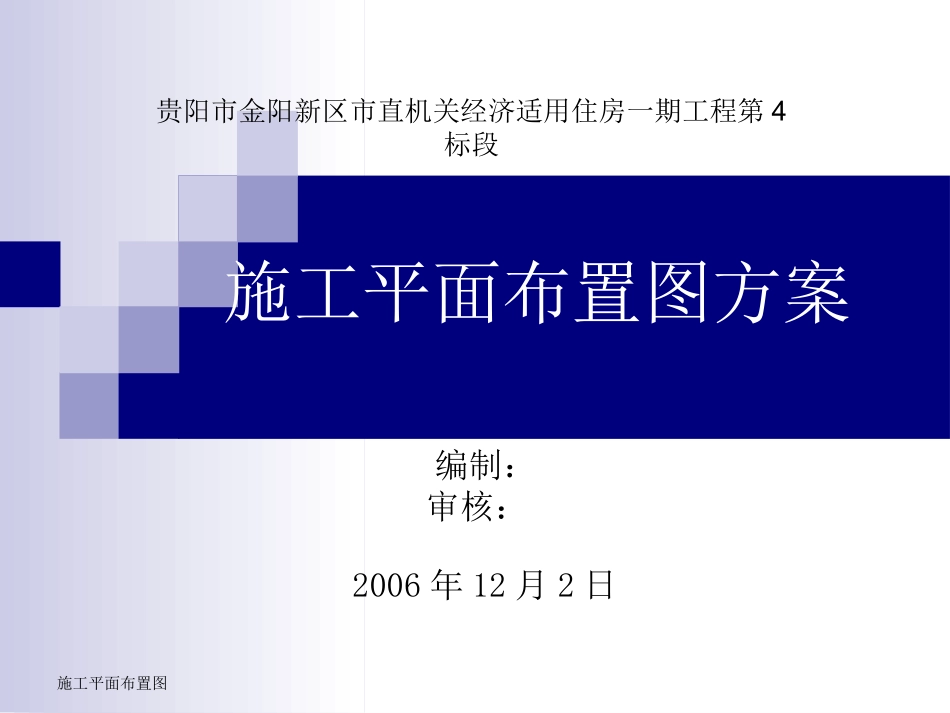

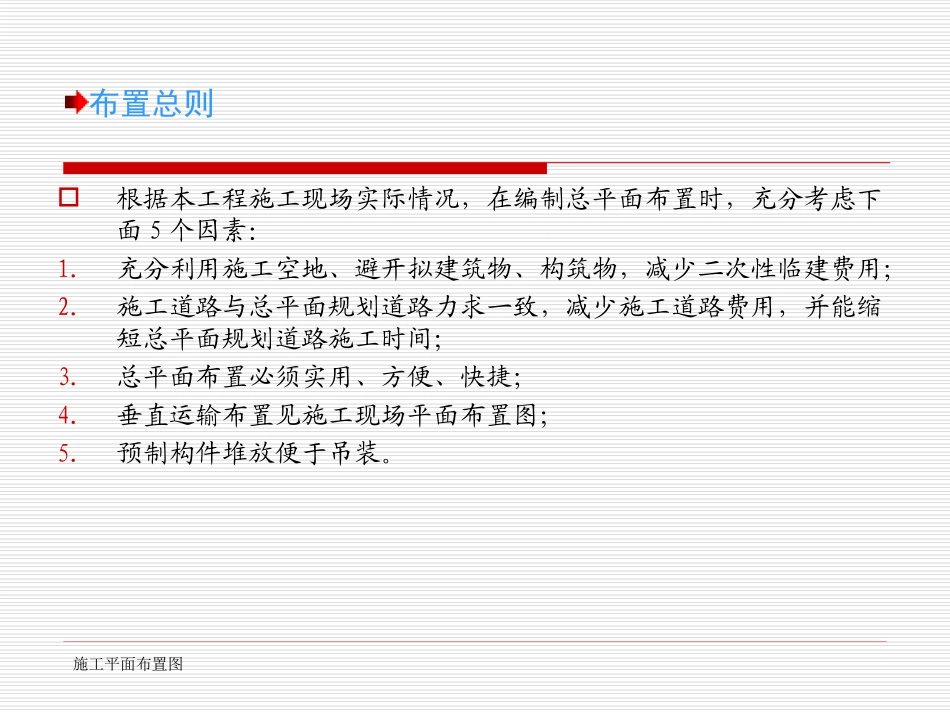

施工平面布置图施工平面布置图方案贵阳市金阳新区市直机关经济适用住房一期工程第4标段编制：审核：2006年12月2日施工平面布置图工程概况工程名称：贵阳金阳新区金华园（南园）工程第4标段建设单位：贵阳金阳新区房地产开发有限公司设计单位：深圳市清华苑建筑设计有限公司监理单位：贵州正业工程建设监理有限公司建设地址：金阳新区迎宾东路以北，市级行政中心以东，共10栋11+1层，结构类型：主体结构采用框剪结构建筑面积：9万多平方。基础类型：未定序号楼编号层数商业建筑面积（㎡）住房建筑面积（㎡）1C-111+1100083162C-211+155055443C-311+145089764C-411+1104195C-511+169466C-611+169467C-2011+18000110888C-2111+198509C-2211+1527210C-2311+15272施工平面布置图布置总则根据本工程施工现场实际情况，在编制总平面布置时，充分考虑下面5个因素：1.充分利用施工空地、避开拟建筑物、构筑物，减少二次性临建费用；2.施工道路与总平面规划道路力求一致，减少施工道路费用，并能缩短总平面规划道路施工时间；3.总平面布置必须实用、方便、快捷；4.垂直运输布置见施工现场平面布置图；5.预制构件堆放便于吊装。施工平面布置图施工平面布置依据建设单位提供的本工程施工规划平面图；工程招、投标文件；拟建工程位置及尺寸（未知）；根据本工程所需的各种建筑材料、构件、半成品需要量，以及各种材料的供应情况。施工平面布置图垂直运输设备的布置主体结构施工阶段布置11台FO/23B型塔机。具体选用臂长情况见右表，功率暂定25KW/台。序号楼编号塔吊型号塔吊臂长（m）1C-1FO/23B402C-2FO/23B303C-3FO/23B404C-4FO/23B405C-5FO/23B306C-6FO/23B307C-20FO/23B30×2台8C-21FO/23B409C-22FO/23B3010C-23FO/23B30施工平面布置图现场道路及临时设施布置我们在布置场内施工现场道路时，优先考虑了永久性道路路基作为施工道路使用，在接近竣工期间再对路面进行铺设，使其施工现场道路畅通，具体要求有以下几点：对办公区和民工生活区活动场地全部进行硬化，场区内施工便道拟采用规划小区道路，出入口路面采用C20砼硬化，其余按小区道路结构铺设；道路严格按交通要求设指示牌，据现场实际情况设置。施工便道两侧采用钢管搭设护栏，高1.3m，红白相间油漆，在需设交通标志、施工安全标志宣传标牌的地方挂牌指示。在道路两侧设排水沟，确保路面排水畅通。在施工现场主大门处采用双车道，遵循右侧进左侧出，中间采用绿化带分隔开。（利用规划道路路基）施工平面布置图办公区设置办公区设置根据项目部组织机构图和建设单位、监理单位人员配置情况进行布置，遵循经济、适用的原则。办公区布置在工地主入口处两侧，以便对外联系。共设置10间办公室（包括建设单位、监理单位、实验室），1间大会议室，厨房、餐厅各一间，6个宿舍。在办公区靠大门围墙设置男女淋浴各1间，项目部专用男女卫生间各1间，具体见办公区域平面布置图。项目经理工程部技术部质安部合同部物资部办公室项目副经理项目总工财务部施工平面布置图接上页以文明施工为主题，使办公人员能有一个良好的办公环境，在办公区活动场设置花坛，将其进行绿化；在办公区入口两侧设置宣传栏，将企业辉煌、业绩和施工技术交流、施工安全教育图片进行宣传；项目部人员配置情况：工程部10人，质安部3人，合同部3人，技术部3人，办公室6人（包括会计员、驾驶员、炊事员），经理部3人；监理单位配置情况：未定，暂时考虑5人；建设单位配置情况：未定，暂时考虑3人；住宿共6间，1间为女宿舍（8个床位/每间），其中5间为男宿舍（8个床位/每间）；具体布置面积参照下表：施工平面布置图接上页行政、生活福利临时房屋建筑面积参考指标（㎡/人）施工平面布置图接上页办公室面积计算：（1）工程部：查上表得，取3㎡/人，工程部共计10人，得出工程部面积为30㎡，拟定工程部尺寸为开间为6m，进深为5.4m，共计32.4㎡，满足要求。（2）其他办公室人数均在6人以内，按每个办公室6人配置计算，所需面积为18㎡，拟定尺寸开间为3.9m，进深为5.4m,面积为21.6㎡，满足要求。会议室、职工活动中心：...
