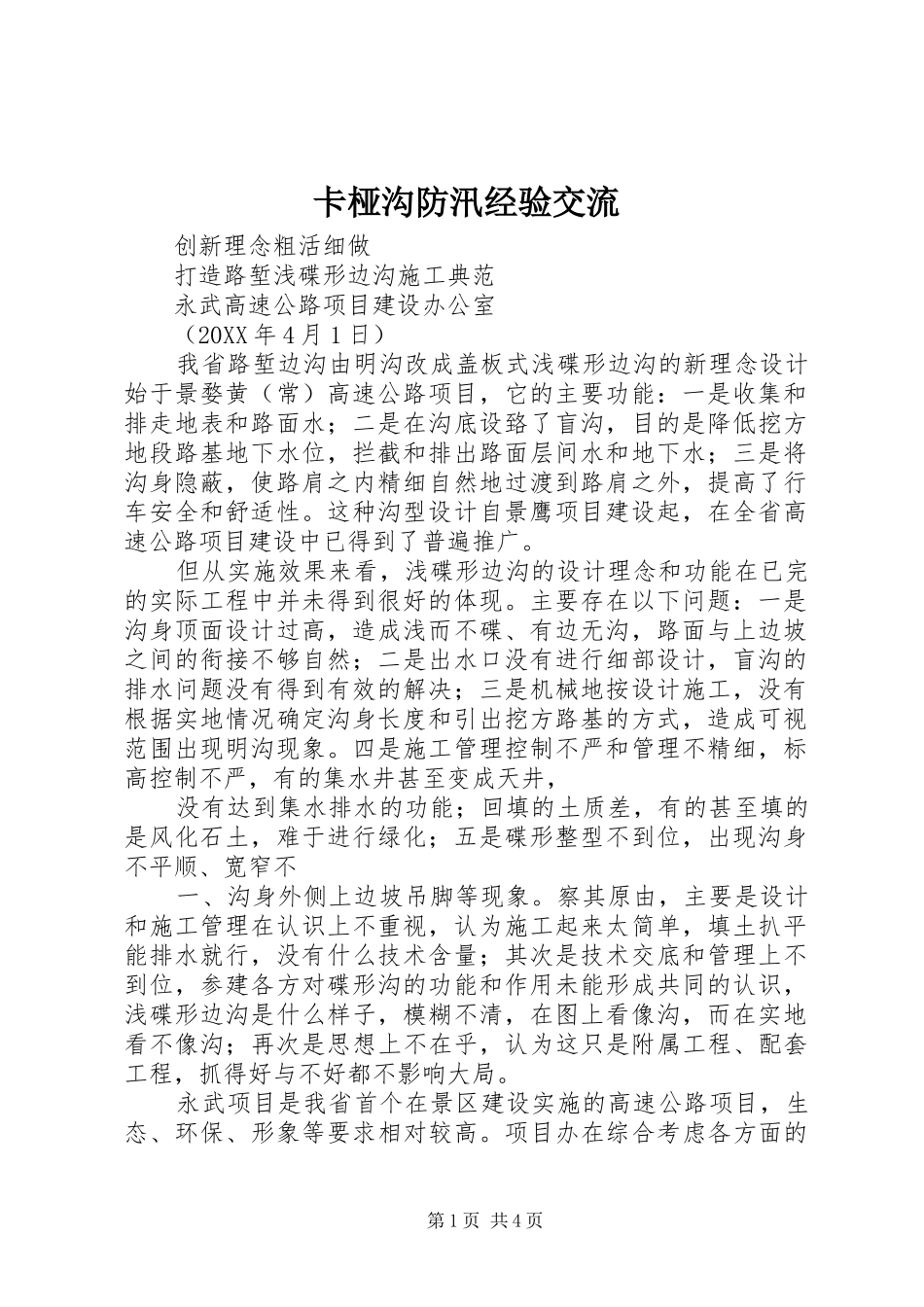

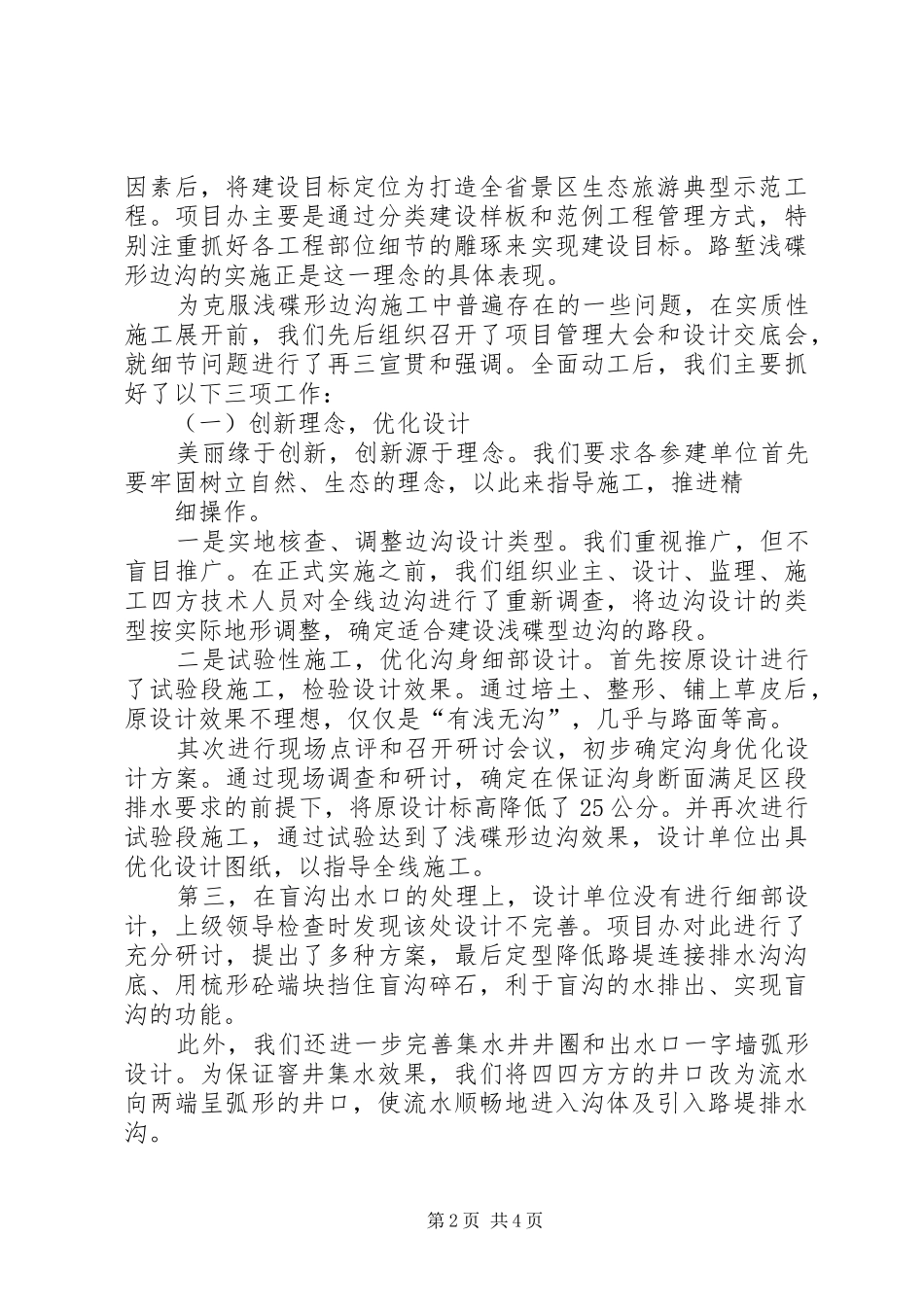

卡桠沟防汛经验交流创新理念粗活细做打造路堑浅碟形边沟施工典范永武高速公路项目建设办公室(20XX年4月1日)我省路堑边沟由明沟改成盖板式浅碟形边沟的新理念设计始于景婺黄(常)高速公路项目,它的主要功能:一是收集和排走地表和路面水;二是在沟底设臵了盲沟,目的是降低挖方地段路基地下水位,拦截和排出路面层间水和地下水;三是将沟身隐蔽,使路肩之内精细自然地过渡到路肩之外,提高了行车安全和舒适性。这种沟型设计自景鹰项目建设起,在全省高速公路项目建设中已得到了普遍推广。但从实施效果来看,浅碟形边沟的设计理念和功能在已完的实际工程中并未得到很好的体现。主要存在以下问题:一是沟身顶面设计过高,造成浅而不碟、有边无沟,路面与上边坡之间的衔接不够自然;二是出水口没有进行细部设计,盲沟的排水问题没有得到有效的解决;三是机械地按设计施工,没有根据实地情况确定沟身长度和引出挖方路基的方式,造成可视范围出现明沟现象。四是施工管理控制不严和管理不精细,标高控制不严,有的集水井甚至变成天井,没有达到集水排水的功能;回填的土质差,有的甚至填的是风化石土,难于进行绿化;五是碟形整型不到位,出现沟身不平顺、宽窄不一、沟身外侧上边坡吊脚等现象。察其原由,主要是设计和施工管理在认识上不重视,认为施工起来太简单,填土扒平能排水就行,没有什么技术含量;其次是技术交底和管理上不到位,参建各方对碟形沟的功能和作用未能形成共同的认识,浅碟形边沟是什么样子,模糊不清,在图上看像沟,而在实地看不像沟;再次是思想上不在乎,认为这只是附属工程、配套工程,抓得好与不好都不影响大局。永武项目是我省首个在景区建设实施的高速公路项目,生态、环保、形象等要求相对较高。项目办在综合考虑各方面的第1页共4页因素后,将建设目标定位为打造全省景区生态旅游典型示范工程。项目办主要是通过分类建设样板和范例工程管理方式,特别注重抓好各工程部位细节的雕琢来实现建设目标。路堑浅碟形边沟的实施正是这一理念的具体表现。为克服浅碟形边沟施工中普遍存在的一些问题,在实质性施工展开前,我们先后组织召开了项目管理大会和设计交底会,就细节问题进行了再三宣贯和强调。全面动工后,我们主要抓好了以下三项工作:(一)创新理念,优化设计美丽缘于创新,创新源于理念。我们要求各参建单位首先要牢固树立自然、生态的理念,以此来指导施工,推进精细操作。一是实地核查、调整边沟设计类型。我们重视推广,但不盲目推广。在正式实施之前,我们组织业主、设计、监理、施工四方技术人员对全线边沟进行了重新调查,将边沟设计的类型按实际地形调整,确定适合建设浅碟型边沟的路段。二是试验性施工,优化沟身细部设计。首先按原设计进行了试验段施工,检验设计效果。通过培土、整形、铺上草皮后,原设计效果不理想,仅仅是“有浅无沟”,几乎与路面等高。其次进行现场点评和召开研讨会议,初步确定沟身优化设计方案。通过现场调查和研讨,确定在保证沟身断面满足区段排水要求的前提下,将原设计标高降低了25公分。并再次进行试验段施工,通过试验达到了浅碟形边沟效果,设计单位出具优化设计图纸,以指导全线施工。第三,在盲沟出水口的处理上,设计单位没有进行细部设计,上级领导检查时发现该处设计不完善。项目办对此进行了充分研讨,提出了多种方案,最后定型降低路堤连接排水沟沟底、用梳形砼端块挡住盲沟碎石,利于盲沟的水排出、实现盲沟的功能。此外,我们还进一步完善集水井井圈和出水口一字墙弧形设计。为保证窨井集水效果,我们将四四方方的井口改为流水向两端呈弧形的井口,使流水顺畅地进入沟体及引入路堤排水沟。第2页共4页(二)精细操作,确保成效按照标准化思路,我们着力在规范、精细施工上狠下功夫,并采取多种措施,务求取得成效。一是制定施工工法,以管理规范施工。确定最终施工图纸后,我们立即组织制定了具体的施工工法。从放样定位、基坑开挖、盲沟铺底、墙体砌筑、盖板预制、出水口设臵等细节上作了细致的规定,并要求施工时,必须有技术人员指导,必须有监理人员旁站,确保施工严格按照工法进行。二是推进精...
