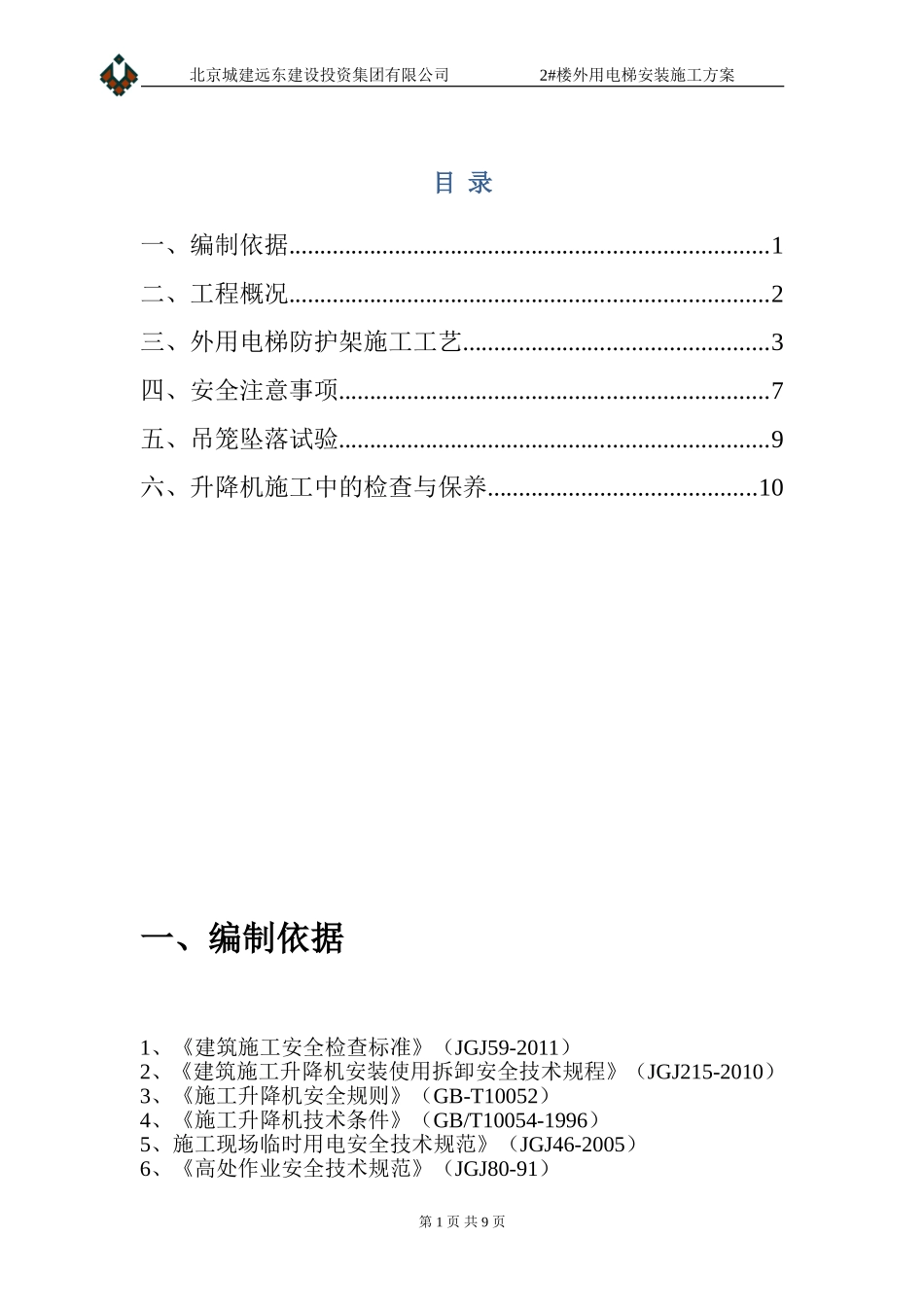

北京城建远东建设投资集团有限公司2#楼外用电梯安装施工方案目录一、编制依据.............................................................................1二、工程概况.............................................................................2三、外用电梯防护架施工工艺.................................................3四、安全注意事项.....................................................................7五、吊笼坠落试验.....................................................................9六、升降机施工中的检查与保养...........................................10一、编制依据1、《建筑施工安全检查标准》（JGJ59-2011）2、《建筑施工升降机安装使用拆卸安全技术规程》（JGJ215-2010）3、《施工升降机安全规则》（GB-T10052）4、《施工升降机技术条件》（GB/T10054-1996）5、施工现场临时用电安全技术规范》（JGJ46-2005）6、《高处作业安全技术规范》（JGJ80-91）第1页共9页北京城建远东建设投资集团有限公司2#楼外用电梯安装施工方案7、《建筑结构荷载规范》（GB50009-2012）8、《SC型升降机使用手册》二、工程概况京贸二期1号楼，2号楼为框架结构，地下1层地上24层。总建筑高度为103.95米。总建筑面积26304㎡。1层、2层、3层层高为5.5米。4层、5层、层高为4.5米。6层至13层层高为5米。14层至24层层高为3.1米。13号楼，15号楼地下两层，地上33层，总建筑高度102米，总建筑面积17116。层高3米。3号楼地下2层，地上33层，总建筑高度103米。总建筑面积29982。经过项目部综合考虑，将sc200/200双笼电梯安装于2号楼北。1号楼东角面。13号楼西面，15号楼南面。3号楼东面。主要用于1号楼，2号楼、13号楼、15号楼、3号楼施工作业人员上、下，二次结构及装修施工材料的垂直运输。完成了外用电梯基础级配砂石回填及钢筋混凝土基础施工，并经各方验收合格，具备安装外用电梯安装条件。，外用电梯防护架由项目各个区域的分包单位负责搭设。三、外用电梯防护架施工工艺3.1施工脚手架材料的选择3.1.1采用普通型钢悬挑脚手架，选用架设钢管外径48mm，壁厚3.0mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。3.1.2本工程钢管脚手架的搭设使用可锻铸造扣件，必须符合建设部《钢管脚手架扣件》国家标准GB15831-2006的要求，必须由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达70N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。3.1.3搭设外用电梯卸料平台操作架前必须进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、安全门统一刷桔黄色油漆，剪刀撑统一刷黄黑相间油漆，底层防护棚刷桔黄色油漆，踢脚第2页共9页北京城建远东建设投资集团有限公司2#楼外用电梯安装施工方案板刷黄黑相间油漆。3.1.4脚手板、脚手竹芭板使用必须符合有关要求。3.1.5安全网采用密目式安全网，网目必须满足2000目/100cm²，做耐贯穿试验不穿透，6×1.5m的单张网重量在3kg以上，颜色满足环境效果要求，选用绿色，要求阻燃，使用的安全网必须有产品生产许可证和质量合格证。3.1.6连墙件采用钢管，其材质应符合现行国家标准《碳素钢结构》（GB/T700-2006）中Q235A钢的要求。3.2搭设流程搭设底层大横杆→搭设内外立杆→依次按步距搭设大小横杆→搭设剪刀撑→设连墙件→铺脚手板→挂安全网→架体检查验收。3.3搭设位置及锚固方式1号楼，2号楼属于框架结构。脚手架西侧紧挨着2号楼框架柱，所以西侧通过钢管与框架柱连为一体。其中1至14层每层锚固两次。脚手架东侧由于距离柱子远，采用下地锚的方式通过一根水平拉杆，一...
