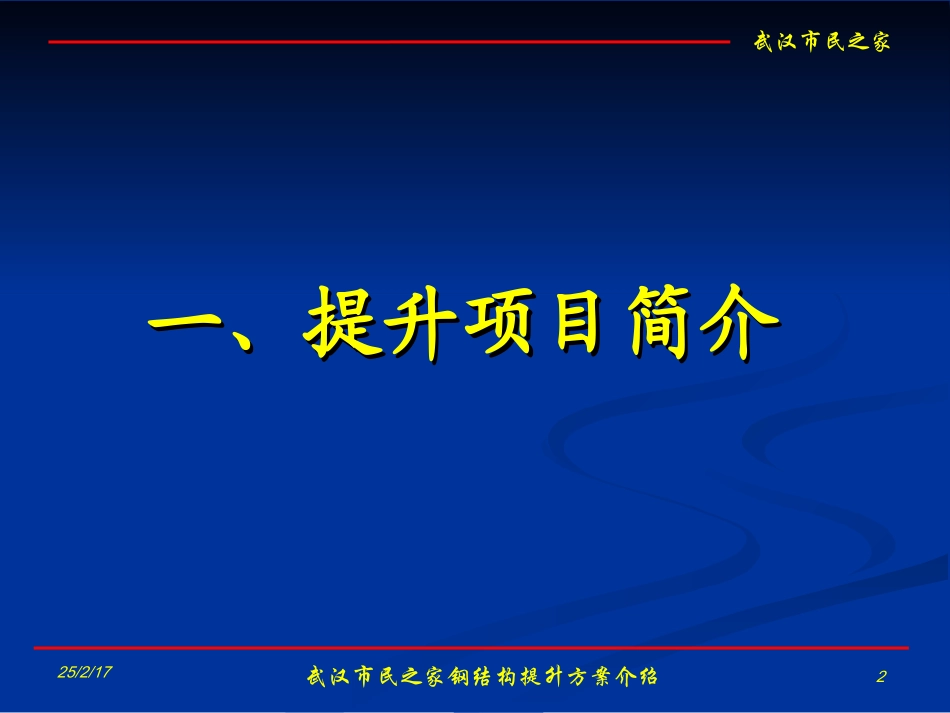

武汉市民之家25/2/171武汉市民之家钢结构提升方案介绍钢结构提升方案介绍钢结构提升方案介绍武汉建工股份有限公司武汉建工股份有限公司武汉市民之家25/2/172武汉市民之家钢结构提升方案介绍一、提升项目简介一、提升项目简介武汉市民之家25/2/173武汉市民之家钢结构提升方案介绍1、武汉市民之家效果图武汉市民之家25/2/174武汉市民之家钢结构提升方案介绍2、工程分区示意一区：地上10层，由东西两个塔楼在顶部通过大跨度钢桁架连接组成，高度53.40m，其中塔楼采用框架—核心筒结构。二区：地上9层，房屋高度44.00m，平面形状为L形，采用框架—剪力墙结构，除部分框架柱采用型钢混凝土外，其余均为钢筋混凝土柱。上部结构嵌固端为基础顶面。三区：地上7层，房屋高度35.80m，采用框架—剪力墙结构，除部分框架柱采用型钢混凝土外，其余均为钢筋混凝土柱。上部结构嵌固端为基础顶面。二区与三区之间：连接有中庭回廊、中庭采光屋面、屋顶花园、屋顶钢架，采用的结构形式为箱形或H型钢钢梁，钢梁与二区柱采用固定铰支座或固定刚接支座连接，与三区相应标高处的牛腿采用滑动支座的连接方式。武汉市民之家25/2/175武汉市民之家钢结构提升方案介绍3、主要结构参数区域建筑等级结构形式高度备注一区A级高度复杂高层建筑（连体结构）东西两个塔楼,顶部大跨度钢桁架连接，塔楼采用框架—核心筒结构，连接体为钢结构53.40m剪力墙抗震等级为一级，框架抗震等级为二级上部结构嵌固端为基础顶面二区A级高度高层建筑框架—剪力墙结构44.00m部分框架柱采用型钢混凝土外，其余均为钢筋混凝土柱；平面形状为L形，上部结构嵌固端为基础顶面三区A级高度高层建筑框架—剪力墙结构35.80m部分框架柱采用型钢混凝土外，其余均为钢筋混凝土柱。上部结构嵌固端为基础顶面二区与三区之间连接有中庭回廊、中庭采光屋面、屋顶花园、屋顶钢架，结构形式为箱形或H型钢钢梁，钢梁与二区柱采用固定铰支座或固定刚接支座连接，与三区连接采用滑动支座。地下室层数一层，沿二区外围设有6.0米深的下沉庭院，地下室顶板覆土600~900mm。地下室局部为平战结合甲类人防地下室。采用框架结构，框架抗震等级为四级。武汉市民之家25/2/176武汉市民之家钢结构提升方案介绍4、提升工作内容及分布连廊钢结构顶标高为53.4m，由4榀桁架组成，桁架高度为21m，最大跨度为89m，为双层桁架，单榀桁架重量约为400t，总重量约为1450t；中庭屋面钢结构顶标高为28.656m，最大跨度63m，由9根变截面箱型梁组成，箱型梁端部通过混凝土牛腿上的固定铰支座或双向水平滑动支座与两侧的混凝土结构连接，屋面钢结构总重量约为700t；局部钢梁由上下两层共8根变截面钢梁和次梁组成，上层为H型主梁，下层为箱型主梁，单根主梁最重大约为30t，局部钢梁总重约350t。武汉市民之家25/2/177武汉市民之家钢结构提升方案介绍5、一区钢结构示意图西塔楼东塔楼连廊武汉市民之家25/2/178武汉市民之家钢结构提升方案介绍4、钢结构提升安装思路钢结构连廊：地面拼装→整体提升中庭钢结构：错位拼装→整体提升→顶推滑移局部钢梁：错位拼装→整体提升→顶推滑移（两次）武汉市民之家25/2/179武汉市民之家钢结构提升方案介绍二、提升流程简介二、提升流程简介武汉市民之家25/2/1710武汉市民之家钢结构提升方案介绍1、连廊提升流程一将钢连廊4榀主桁架在地面拼装完成，并安装临时加固杆件；武汉市民之家25/2/1711武汉市民之家钢结构提升方案介绍2、连廊提升流程二安装提升临时措施以及提升设备，并对提升系统进行调试；泵源系统检查、控制系统检查、钢绞线及临时措施检查武汉市民之家25/2/1712武汉市民之家钢结构提升方案介绍3、连廊提升流程三检查各个节点符合设计要求后，试提升150mm高，并在桁架底部与胎架之间的间隙增加垫块，再次检查桁架及临时措施的连接节点是否可靠，确保其满足设计要求；试提升：进行20%、40％、60％、80％、90％、95％、100％分级加载，并实施检查构件及措施武汉市民之家25/2/1713武汉市民之家钢结构提升方案介绍4、提升流程四确保安全后，连廊结构整体正式提升；过程中实时监控检查，并控制各点高差，保证构件不受影响武汉市民之家25/2/1714...
