天津汇洋项目工艺管道安装施工方案VIP专享VIP免费

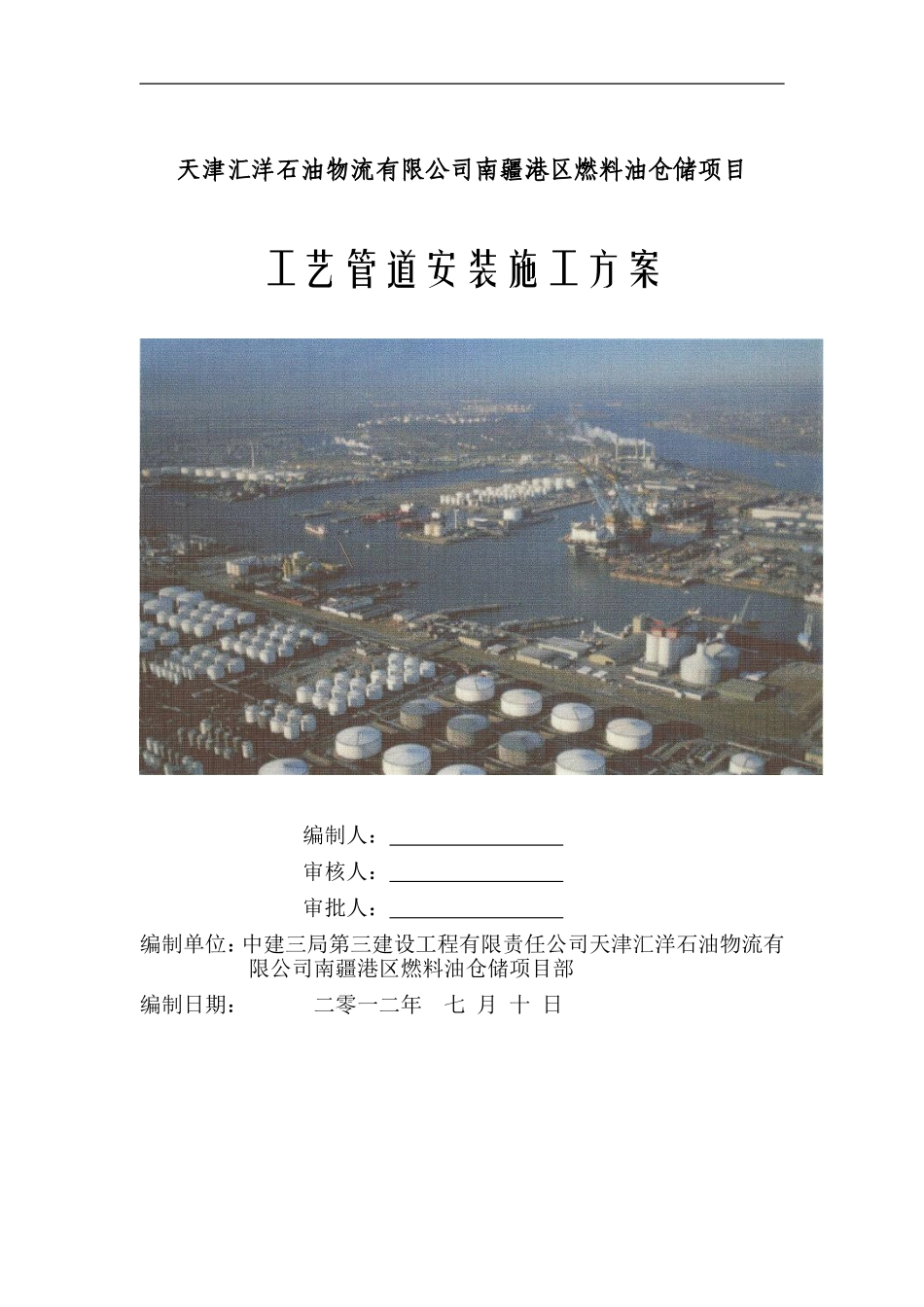

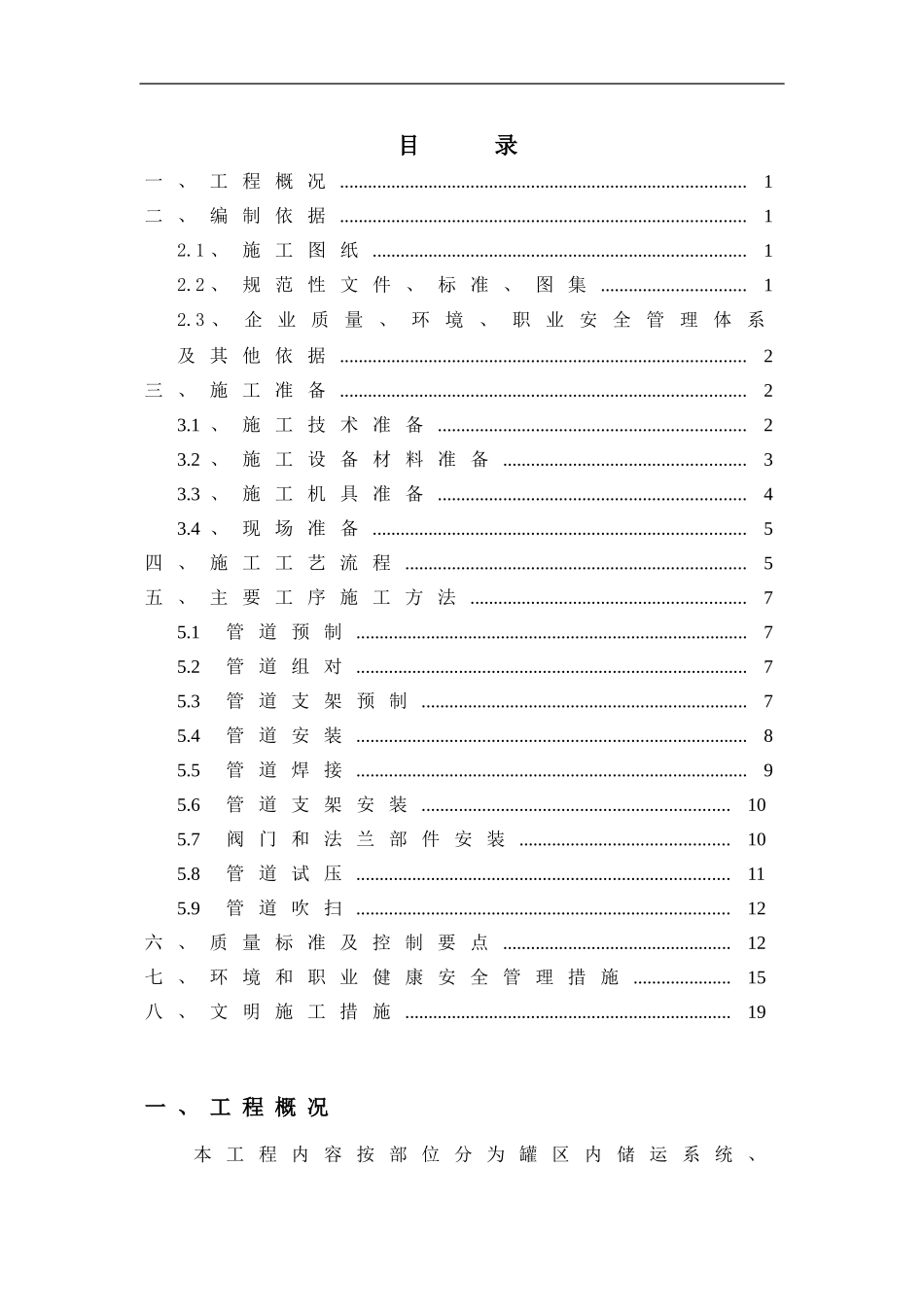

天津汇洋石油物流有限公司南疆港区燃料油仓储项目工艺管道安装施工方案编制人：审核人：审批人：编制单位：中建三局第三建设工程有限责任公司天津汇洋石油物流有限公司南疆港区燃料油仓储项目部编制日期：二零一二年七月十日目录一、工程概况.......................................................................................1二、编制依据.......................................................................................12.1、施工图纸................................................................................12.2、规范性文件、标准、图集...............................12.3、企业质量、环境、职业安全管理体系及其他依据.......................................................................................2三、施工准备.......................................................................................23.1、施工技术准备..................................................................23.2、施工设备材料准备....................................................33.3、施工机具准备..................................................................43.4、现场准备................................................................................5四、施工工艺流程.........................................................................5五、主要工序施工方法...........................................................75.1管道预制....................................................................................75.2管道组对....................................................................................75.3管道支架预制......................................................................75.4管道安装....................................................................................85.5管道焊接....................................................................................95.6管道支架安装..................................................................105.7阀门和法兰部件安装.............................................105.8管道试压................................................................................115.9管道吹扫................................................................................12六、质量标准及控制要点.................................................12七、环境和职业健康安全管理措施.....................15八、文明施工措施......................................................................19一、工程概况本工程内容按部位分为罐区内储运系统、天津汇洋石油物流有限公司南疆港区燃料油仓储项目工艺管道安装施工方案罐区外网储运系统、装车栈台管道；按系统包括原油管道系统、导热油管道系统、PW新鲜水管道系统、采暖管道系统及WW污水管道系统。管道均采用焊接连接，DN700的管道及配件材质是L245钢，其他材质均为20#钢，法兰材质全部采用20#钢。DN50以下的法兰采用承插焊法兰，DN50以上法兰采用带颈对焊法兰。射线检测拍片比例PW，FS，HWS，HWR不拍片。WW污水管道5%拍片，PL，HOS，HOR拍片比例10%。拍片管道为GC2级，管道压力等级为M（PN1.6mpa）。二、编制依据2.1、施工图纸表1主要图纸清单序号图纸编号图纸名称出图时间1NA120.176.E16.00-05罐组管道布置图12-01-112NA120.159.E16.00-03罐组管道及仪表流程图12-01-113NA120.159.E16.00-05汽车装车栈台管道布置图11-12-134NA120.159.E16.00-03汽车装车栈台管道及仪表流程图11-12-135NA120.083.E16.00-03库区外管工艺及公用工程管道系统图12-6-276NA120.083.E16.00-04库区外管管架布置图12-6-277NA120.083.E16.00-05库区外管管道布置图12-6-272.2、规范性文件、标准、图集第1页共19页天津汇洋石油物流有限公司南疆港区燃料...
