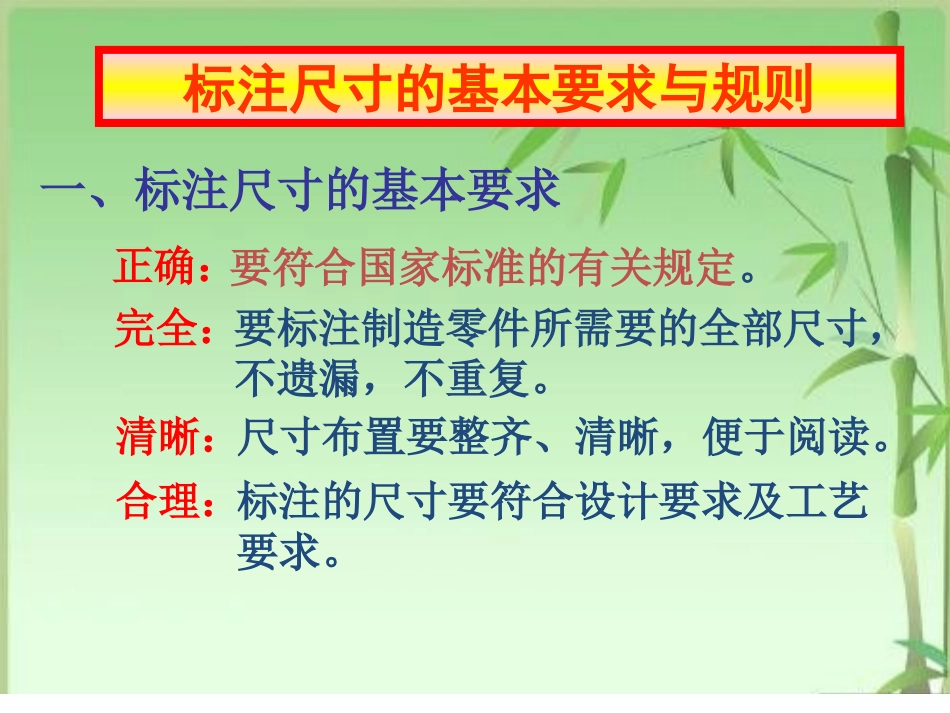

机械制图尺寸标注一、标注尺寸的基本要求正确：完全：要符合国家标准的有关规定。要标注制造零件所需要的全部尺寸，不遗漏，不重复。清晰：尺寸布置要整齐、清晰，便于阅读。合理：标注的尺寸要符合设计要求及工艺要求。标注尺寸的基本要求与规则一、标注尺寸的基本要求正确：完全：要符合国家标准的有关规定。要标注制造零件所需要的全部尺寸，不遗漏，不重复。清晰：尺寸布置要整齐、清晰，便于阅读。合理：标注的尺寸要符合设计要求及工艺要求。标注尺寸的基本要求与规则⒉以毫米为单位，如采用其它单位时，则必须注明单位名称。⒊图中所注尺寸为零件完工后的尺寸。⒋每个尺寸一般只标注一次，并应标注在最能清晰地反映该结构特征的视图上。⒌尺寸配置合理⑴功能尺寸应直接注出。⑵同一要素的尺寸应尽可能集中标注。如孔的直径和深度、槽的深度和宽度等。⑶尽量避免在不可见的轮廓线上标注尺寸。二、标注尺寸的基本规则⒈尺寸数值为零件的真实大小，与绘图比例及绘图的准确度无关。这些间距＞7毫米，最好不超过10毫米。尺寸界线尺寸线尺寸界线超出箭头约2毫米三、尺寸三要素⒈尺寸界线尺寸界线为细实线，并应由轮廓线、轴线或对称中心线处引出，也可用这些线代替。⑴尺寸线为细实线，一端或两端带有终端符号（箭头斜线）。⒉尺寸线⑵尺寸线不能用其它图线代替，也不得与其它图线重合。1.5×45°⑶标注线性尺寸时尺寸线必须与所标注的线段平行。⒊尺寸数字⑴一般应注在尺寸线的上方，也可注在尺寸线的中断处。水平方向字头向上，垂直方向字头向左。101.5×45°16203589尺寸数字数字高度3.5毫米尺寸线这些间距＞7毫米最好不超过10毫米。尺寸界线超出箭头约2毫米尺寸界线8989891610中心线断开30°1616161616161616⑵线性尺寸数字的方向，一般应按上图所示方向注写，并尽可能避免在图示30°范围内标注尺寸，无法避免时应引出标注。⑶尺寸数字不可被任何图线所通过，否则必须将该图线断开。四、角度、直径、半径及狭小部位尺寸的标注。⒈角度尺寸⑴尺寸线应画成圆弧，其圆心是该角的顶点。尺寸界线沿径向引出。⑵角度数字一律水平写。5°90°60°25°S10101010555⒉直径尺寸⑴标注直径尺寸时，应在尺寸数字前加注符号。⑵标注球面直径时，应在符号前加注符号S。20R10⒊半径尺寸⑴标注半径尺寸时，应在尺寸数字前加注符号R。⑶标注球面半径时，应在符号R前加注符号S。R9R7R6R5R3R6R10⑵应标注在是圆弧的视图上。×⒋狭小部位尺寸35532●●●●33553组合体的尺寸标注方法将组合体分解为若干个基本体和简单体，在形体分析的基础上标注三类尺寸。⑴定形尺寸确定各基本体形状和大小的尺寸。⑵定位尺寸确定各基本体之间相对位置的尺寸。组合体和基本形体尺寸基准之间的距离。要标注定位尺寸，必须先选定尺寸基准。零件有长、宽、高三个方向的尺寸，每个方向至少要有一个基准。一、基本方法形体分析法⑶总体尺寸零件长、宽、高三个方向的最大尺寸。总体尺寸、定位尺寸、定形尺寸可能重合，这时需作调整，以免出现多余尺寸。通常以零件的底面、端面、对称面和轴线作为基准。二、一些常见形体的定形尺寸301020302010（28.5）25143025143025S25三、一些常见形体的定位尺寸⑴一组孔的定位尺寸⑶立方体的定位尺寸⑵圆柱体的定位尺寸基准基准基准⑶基准基准⑴基准基准基准⑵四、组合体表面具有相贯线和截交线时的尺寸标注181820565020××525220565020R840302520×16403016接上页•（1）尺寸线•必须用细实线单独画出，即不能用别的线所代替。两端用箭头指向尺寸界线。尺寸线画在两尺寸界线之间，一般应与尺寸界线垂直。标注线性尺寸的尺寸线必须与所标注的线段平行。平行的尺寸线间距应力求一致（7~10毫米）。•尺寸线不得用其它任何图线代替，一般也不能与其他图线重合或者画在其延长线上。尺寸线正确与错误注法接上页•（1）箭头•在尺寸末端用箭头指向尺寸界线。箭头的画法如图或讲义。每张图上的箭头的大小应一致。3.常用尺寸的注法•（1）角度的注法尺寸界线应沿径向引出，尺寸线应画成圆弧而不是任意曲线，圆弧的圆...
